电子单片机技术实训考核平台

电子单片机技术实训考核平台

一、 产品定位：新一代综合性电子技术教学核心平台

为积极响应教育部“振兴21世纪职业教育课程改革和教材建设规划”的号召，满足现代职业教育对实践技能培养的迫切需求，我们研发了这款电子单片机技术实训考核平台。本产品并非单一的实验箱，而是一套集模拟电子技术、数字电子技术与单片机应用技术于一体的综合性、模块化教学实训考核系统。

该平台设计紧密结合职业院校（高职、中职、中专、技校）相关课程的实训大纲，实训内容覆盖全面，综合性强。它不仅能够支撑《模拟电子技术》、《数字电子技术》、《单片机原理与应用》等核心课程的基础实验，更能完美满足课程设计、毕业设计、电子竞赛培训及学生创新实践活动的进阶需求。对于学校新建、扩建或升级电工电子实训室、单片机实训室而言，是能够快速开设高质量实训课程的理想选择，是培养高素质电子技术应用型人才的一体化实训平台。

二、 平台技术规格

• 输入电源：AC 220V ±10%， 50Hz

• 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃）

• 整机容量：＜0.5KVA

• 外形尺寸：1500mm（长）× 700mm（宽）× 1500mm（高）

• 设备重量：约120Kg

三、 系统组成与核心功能

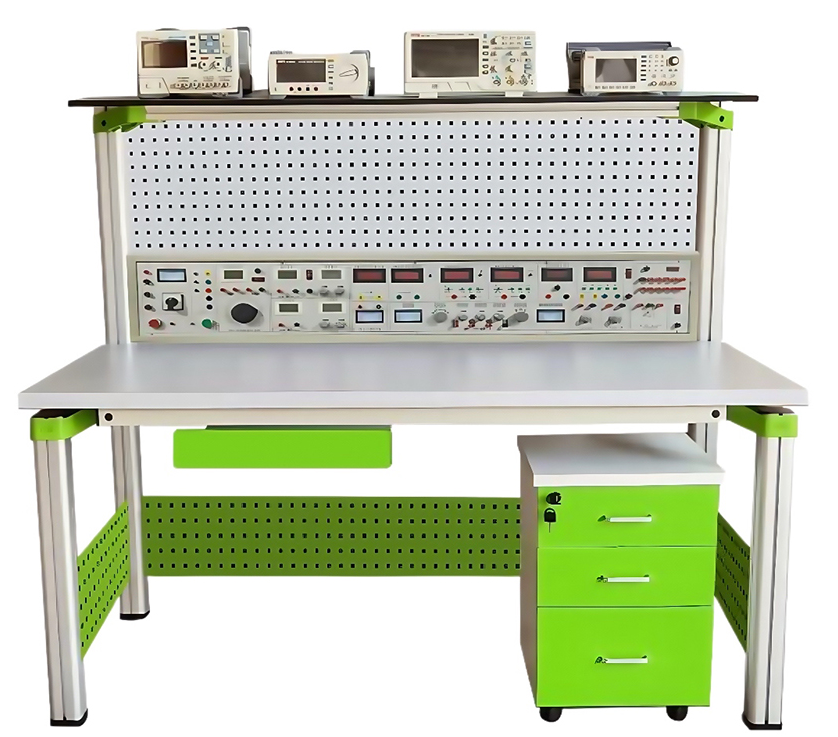

本电子单片机技术实训考核平台主要由实训主机箱、仪器架、电源控制箱、模块化实训电路板、实训桌、储存柜及学生凳等部分构成，采用工业级设计，坚固耐用。

（一） 多功能一体化实训主机箱

主机箱采用优质金属结构，面板为铝质，集成所有核心信号源、电源及测量仪表，是平台的“智慧大脑”。

1. 多路交直流电源系统：

• 交流电源：提供多组低压AC输出（0V, 6V, 10V, 14V, 17V）及一路0-240V连续可调交流电源（可整流为0-250V DC）。

• 直流电源：提供±12V、±5V固定输出及两路独立的0-30V/2A连续可调稳压电源，具备短路、过载保护及自动恢复功能，并可串联构成0-60V或±30V电源。

2. 高性能函数信号发生器与频率计：

• 采用DDS技术，输出0.1Hz~3MHz的正弦波、方波、三角波，LCD显示，精度高。

• 内置100MHz自动换档频率计。

3. 智能测量仪表：

• 智能数显直流电压表（0-200V）与电流表（0-2000mA），精度0.5级，具备自动/手动量程、数据存储与超量程报警功能。

4. 辅助功能单元：包括连续/单次脉冲发生器、音频功率放大器等。

（二） 模块化磁吸式实训电路板（核心特色）

平台采用创新的磁吸式模块化实训系统，所有实训电路均设计成独立的PCB模块。

• 模拟电路实训模块（共14块）：涵盖晶体管放大电路、集成运放电路、功率放大、直流稳压电源、波形发生，以及高频电子线路核心模块（如LC振荡器、幅度调制/解调、变容二极管调频、鉴频、锁相环应用等）。

• 数字电路实训模块（共6块）：包括DIP拓展插座、逻辑电平输入/输出单元、LED数码管/点阵显示单元及配套芯片套件，支持从门电路到数字系统的各类实验。

• 单片机基础练习模块：基于经典89C51/52内核，外扩所有IO口，集成八位LED、数码管、独立按键、矩阵键盘、蜂鸣器、继电器、触摸按键等外围单元，支持USB仿真与下载，适合单片机入门与综合应用开发。

磁吸式设计优势：模块与实训桌面基座通过磁力牢固吸附，连接可靠，取放便捷。模块上电路清晰，测试点齐全，并配有故障设置开关，方便教师进行实训考核。这种设计极大提高了教学效率与设备管理便捷性。

（三） 人性化实训桌体与存储系统

• 实训桌：采用工业铝型材框架与非焊接压铸工艺，结构坚固。桌面为抗磨损饰面板，承重强。集成磁吸式实训基座，方便固定所有实训模块。

• 仪器架与电源控制箱：顶部仪器架提供置物空间及LED照明。电源控制箱集成漏电保护、电源指示及多路输出插座，安全规范。

• 储存柜：底部带万向轮，配有定制海绵衬垫的模块存放位，标识清晰，保护模块并便于管理。

四、 核心实训项目（覆盖三大技术领域）

本平台可完成超过60个实训项目，实现从基础到高级、从模拟到数字再到单片机的全覆盖教学。

1. 模拟电子技术实训项目

• 基础实验：常用仪器使用、单管/场效应管放大器、负反馈放大器、差动放大器。

• 线性应用：集成运放运算电路、有源滤波器、电压比较器。

• 信号产生与处理：RC/LC正弦波振荡器、功率放大器（OTL、集成功放）。

• 电源技术：串联型稳压电源、集成稳压器。

• 高频电子线路实验（特色）：电容三点式振荡器、幅度调制与解调（AM/DSB/SSB）、变容二极管调频、相位鉴频、锁相环（PLL）应用等。

2. 数字电子技术实训项目

• 基础门电路功能测试。

• 组合逻辑电路分析与设计（SSI/MSI）。

• 时序逻辑电路分析与设计：触发器、计数器、寄存器应用。

• 综合应用：序列信号发生器、数字钟等。

3. 单片机技术实训与开发项目

• 基础IO实验：流水灯、数码管静态/动态显示、独立/矩阵键盘扫描、蜂鸣器控制。

• 中断与定时器应用：外部中断计数、秒表/时钟。

• 通信与控制：串口通信、继电器控制、步进电机控制、PWM（电机调速、音乐播放）。

• 传感器与显示综合：温湿度采集、LCD1602显示、LED点阵显示、交通灯控制系统。

五、 标准配置清单
