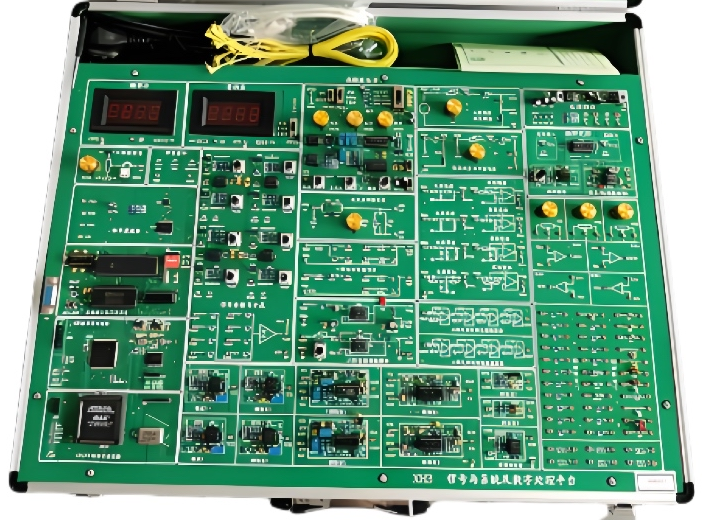

信号与系统及数字信号处理平台

信号与系统及数字信号处理平台

一、 系统概述

信号与系统及数字信号处理平台 是一款集成了经典理论教学与现代数字处理技术的高端教学实验设备。本平台以国家级规划教材（如郑君里版《信号与系统》）为蓝本，将信号的时域、频域分析与数字信号处理(DSP) 技术深度融合，为高校电子信息、通信工程、自动化等专业提供了一个功能强大、实验项目全面的综合性教学实验平台。它不仅能够完成传统“信号与系统”课程的核心实验，更借助内置DSP处理器，将数字滤波、频谱分析、卷积运算等抽象算法以可视化、可操作的方式生动呈现，完美衔接“数字信号处理”课程，实现了从模拟信号分析到数字信号处理的无缝教学过渡。

二、 系统核心特点

1. 紧扣权威大纲，教学体系完整

   本平台严格遵循高等教育出版社等主流教材的教学大纲设计，实验内容覆盖“信号与系统”与“数字信号处理”两门课程的核心知识点，包括系统响应、模拟与数字滤波器、采样定理、频谱分析、信号卷积、调制解调等，确保实验内容的教学性与通用性，帮助学生透彻掌握理论知识。

2. 模拟与数字融合，技术先进前沿

   平台最大特色是创新性地引入DSP数字信号处理单元，解决了传统纯模拟实验设备在“信号分解合成”、“卷积”、“高精度频谱分析”等实验中实现困难、结果不直观的痛点。通过本DSP实验平台，学生可直观比较模拟滤波器与数字滤波器的性能差异，深刻理解数字信号处理的优势。

3. 模块化与开放式设计，激发创新潜能

• 模块化电路：每个实验单元独立成模块，电路图清晰标识，便于学生理解与操作。

• 强大的二次开发功能：平台提供标准的DSP JTAG仿真接口及PC机通信接口，并设有专门的二次开发区。学生可在配套软件基础上，无需额外仿真器即可进行自主编程，实现自定义数字滤波器设计、FFT频谱分析、实时信号处理等高级应用，极大提升了数字信号处理教学平台 的开放性与研究性。

4. 内置高集成度虚拟仪器，节省实验室投入

   平台创新性地内置了数字存储示波器（采样频率达1MHz）、高精度频率计、毫伏表及多路高稳定信号源。这一体化设计，在保障实验效果的同时，显著降低了学校对昂贵独立仪器的采购与维护成本，是建设高性价比、现代化信号与系统实验室 的理想选择。

三、 实验项目总览（可完成25项以上核心实验）

本信号与系统实验平台 可开展的实验项目系统全面，主要涵盖以下五个维度：

1. 经典信号与系统分析实验

• 基本运算单元、阶跃与冲激响应、连续系统模拟

• 一阶/二阶电路暂态响应、二阶网络状态轨迹、系统传输特性

2. 模拟滤波器与信号变换实验

• 各种无源/有源模拟滤波器（LPF, HPF, BPF, BSF）

• 抽样定理与信号恢复、信号的调制与解调、频分复用

3. 信号分解、合成与卷积实验（借助DSP实现）

• 矩形波/锯齿波信号的分解与合成

• 幅度与相位对信号合成的影响

• 信号卷积实验

4. 数字信号处理(DSP)核心实验

• 信号的频谱分析（FFT）

• IIR/FIR数字滤波器设计（低通、高通、带通、带阻）

• 八阶巴特沃斯高通/低通数字滤波器

• 模拟与数字滤波器性能对比

5. 高级应用与二次开发实验

• DSP应用与算法实现实验

• 主机接口通信与二次开发区编程

• CPLD编程开放模块实验

四、 关键技术指标与配置亮点

• 电源系统：提供±5V、±12V多路稳压输出，功率充足，确保所有模块稳定运行。

• 内置测量系统：

• 数字频率计：测量范围0-300KHz。

• 数字毫伏表：测量范围1mV-10V，频率0-100KHz，精度高。

• 内置信号源：

• 可产生正弦波、三角波、方波。

• 频率范围：2Hz – 100KHz，四档可调，覆盖教学所需全频段。

• 输出幅度：正弦波(0-12Vpp)、三角波(0-18Vpp)、方波(0-20Vpp)连续可调。

• DSP处理核心：采用高性能数字信号处理器，为复杂算法实验提供强大算力支撑。
