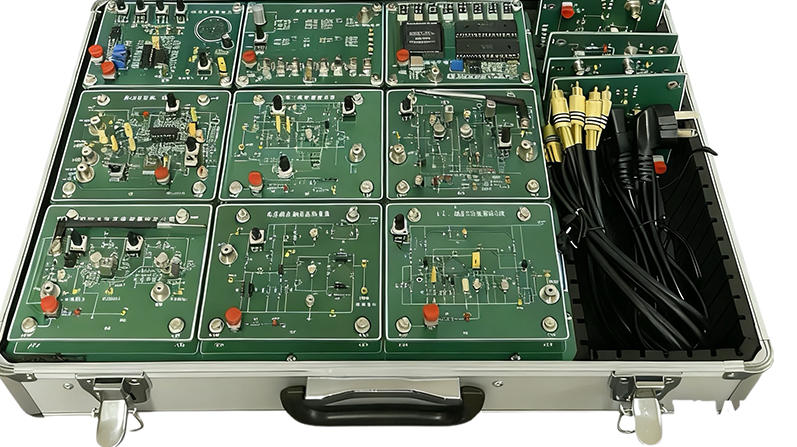

一、 产品概述

高频电子线路实验箱（亦称高频电子电路实验系统）是专为高等院校电子信息工程、通信工程等相关专业打造的核心高频电路实验室设备。本实验箱紧密围绕《高频电子线路》、《通信电路》等专业课程教学大纲设计，旨在通过丰富的实操项目，帮助学生深度理解高频电路的核心理论，系统性掌握高频信号放大、振荡、调制、解调、混频及锁相等关键技术，显著提升学生在无线通信系统中的电路设计、仿真、搭建、测试与故障分析能力，为培养解决复杂工程问题的创新型人才奠定坚实的实践基础。

二、 系统核心特色与优势

1. 教学匹配度高，实验体系完整

   本高频电子实验教学平台 的实验内容与主流教材章节高度契合，覆盖了课程要求的核心与拓展实验。包括：LC与晶体正弦波振荡器、小信号调谐放大器、高频丙类谐振功率放大器、变容二极管调频、电容耦合相位鉴频、集成乘法器调幅与同步检波、二极管包络检波、三极管混频、集成锁相环应用 以及完整的无线电收发系统实验 等，构成了一套从单元电路到通信系统的完整教学闭环。

2. 开放性与可观测性强

   系统设计了大量测试点和信号观察点，使学生能直观追踪高频信号在产生、变换、传输全过程各关键节点的波形与频谱特征，变抽象理论为具体现象。关键电路模块配备可调元件，学生可在安全范围内自主调整电路参数（如偏置、谐振点、调制深度等），实时观察参数变化对系统性能的影响，从而深化对原理的理解，培养工程调试思维。

3. 模块化通用设计，扩展维护便捷

   采用先进的模块化结构设计，各功能电路（如A1调幅模块、A5调频模块、A10锁相环模块等）独立封装，通过主板连接。这种设计不仅大幅降低了各高频模块间的相互串扰，保证了实验信号纯度，更使得系统维护、升级极为方便。院校可根据教学进度灵活选配模块，并能伴随技术发展平滑升级实验内容，有效保护投资，提高高频电路实训装置 的利用率和完好率。

4. 独立供电与智能管理

   为降低功耗与噪声，每个核心高频功能模块均设有独立的电源开关。在非实验时段可单独断电，既节能环保，又能最大限度减少背景噪声，确保实验数据的准确性与系统工作的稳定性，体现了人性化与科学化的设计理念。

三、 电路组成、关键技术指标及实验模块

本高频电子线路实验系统 集成了高性能信号源、测量仪表及稳压电源，为实验提供全方位支持。

• 信号源系统：

• 低频信号源：可输出正弦波、方波、三角波，频率覆盖10Hz~600KHz（分两档），满足音频及中频调制信号需求。

• 高频信号源：核心信号源，产生1.5MHz~20MHz连续可调的高稳定度高频正弦波，作为载波或本振信号。采用6档粗调结合连续细调，频率精准易调。

• 测量系统：

• 内置数字频率计：测量范围宽（16Hz~25MHz以上），精度高，满足实验过程中频率参数的实时监测需求。

• 供电系统：

• 内置稳压电源：输入AC 220V±10%，输出提供±12V、±5V多路直流稳压电源，为各实验模块提供纯净、稳定的工作电压。

• 核心实验模块（标配）：

  本实验箱 标配13个功能模块，支持完成大纲规定的全部基础与核心实验，例如：

• 模块A1：集成乘法器调幅/混频实验

• 模块A4/A5：LC/晶体振荡器、变容二极管调频实验

• 模块A6/A10/A11：电容耦合相位鉴频、集成锁相环测试及调频/鉴频实验

• 模块A8/A9：小信号调谐放大器、高频谐振功率放大器实验

• 模块A12/A13/A14：高频/低频信号源及频率计模块

四、 高频电子线路实验室标准配置推荐

为构建一个功能完备的高频电路实验室，除核心的SB5007A型高频电子线路实验箱 外，建议配置如下仪器，以构建完整的测试分析环境：
