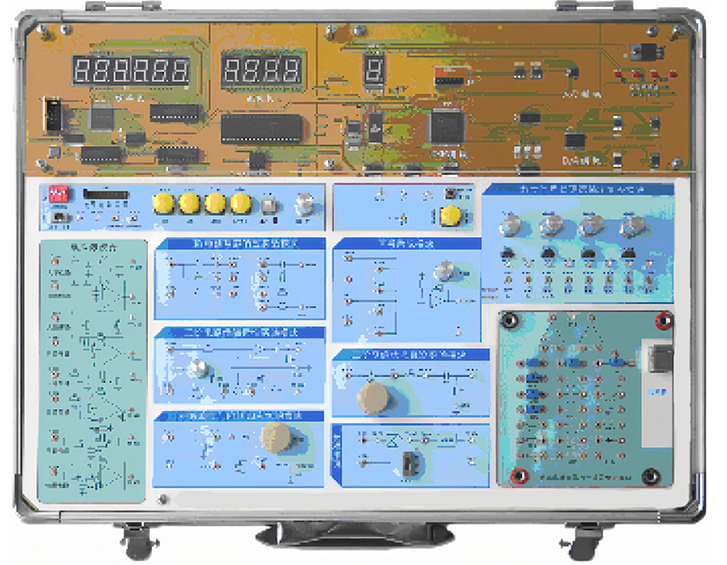

信号与系统综合实验箱
一、 产品概述
信号与系统综合实验箱 是一款集成了先进数字信号处理（DSP）技术、直接数字频率合成（DDS）技术及虚拟仪器理念的新一代综合性教学实验平台。本设备深度融合《信号与系统》与《数字信号处理》两门核心课程的知识体系，旨在解决传统模拟实验设备在信号分解、卷积、高精度滤波器实现等方面的局限。它不仅能够完整覆盖所有经典信号与系统实验，更能依托强大的数字处理能力，完成“任意信号分解与合成”、“实时频谱分析”、“数字滤波器在线设计”等高端实验，是面向专科、本科、研究生及研发人员的一体化DSP数字信号处理实验箱 与信号系统教学平台。
二、 核心功能与特色优势
全数字化的高精度信号源
采用DDS信号发生技术，可生成高纯度、频率精确可调（0Hz-250kHz，100Hz步进）的正弦波、三角波、方波，以及扫频信号、占空比可调的脉冲信号、半波、全波等多种复杂波形，为频域、时域分析提供优质信号源。
DSP赋能的高阶实验
内置高性能DSP处理器，彻底解决了传统模拟电路在“信号卷积”、“任意波形分解与合成”等实验中实现困难、现象不直观的难题。实验结果精确、生动，能强力验证理论。
虚拟仪表与实时分析
通过内置USB接口，可与PC机联机，实现虚拟示波器 与虚拟频谱仪 功能。用户可实时观测系统响应波形，并对任意信号进行频谱分析，使抽象的频域概念可视化。
滤波器设计与比较平台
提供从无源、有源模拟滤波器到各类数字滤波器（IIR/FIR，低通、高通、带通、带阻）的完整设计、仿真与验证环境。学生可在一个平台上系统比较各类滤波器的性能差异，掌握数字滤波器的在线设计与实现方法。
强大的二次开发与扩展性
提供DSP标准JTAG仿真接口、PC通信接口及开放的扩展区。支持学生在MATLAB等软件环境下进行算法设计、仿真，并下载到硬件平台实现。同时鼓励自制扩展板，进行创新性电路实验，极大提升了信号与系统综合实验系统 的科研与教学深度。
高集成度与可靠性
实验箱正面采用贴膜工艺，美观且耐用。内部集成数字频率计（0-10MHz）、数字毫伏表（0-10V）及上述高精度信号源，构成独立的测试系统，减少对外部仪器的依赖，管理方便，运行稳定可靠。
三、 主要技术指标
DDS信号源：输出正弦波、三角波、方波、扫频信号。
输出频率：正弦波/三角波 1Hz-250kHz；矩形波 1Hz-20kHz（占空比可调）。
内置测量仪表：
数字频率计：测量范围 0Hz-10MHz。
数字毫伏表：测量范围 0V-10V。
通信接口：高速USB接口，用于虚拟仪表及数据传输。
供电：标准220V交流输入。
四、 实验项目总览（支持超过28个实验）
本信号与系统综合实验箱 提供从基础验证到创新开发的完整实验体系：
传统与核心基础实验
阶跃与冲激响应、连续系统模拟、抽样定理与信号恢复。
一阶/二阶电路暂态响应、二阶网络状态轨迹。
有源/无源模拟滤波器设计实验。
数字信号处理高阶实验
信号卷积实验、矩形脉冲信号的分解与合成。
数字滤波器在线设计实验（核心特色）：可在PC软件上实时设计滤波器参数并下载验证。
信号频谱分析实验：利用虚拟频谱仪功能分析任意信号。
谐波幅度与相位对波形的影响实验。
二次开发与综合创新实验
MATLAB信号产生、处理与下载实验。
各类数字滤波器（如巴特沃斯、切比雪夫）设计及与模拟滤波器的性能对比实验。
DSP应用程序开发实验（A/D、D/A、定时器、I/O口）。
自定义信号卷积、CPLD实现脉冲信号等扩展实验。
五、 标准配置与教学建议
核心设备：信号与系统综合实验箱（每台标配电源线、信号线、USB线、软件光盘及说明书）。
基础配套仪器（建议自配）：20MHz以上示波器1台，万用表1块，即可完成第一、二章全部实验。
二次开发配套：如需进行第三章的算法设计及高级实验，每组需另配备PC电脑一台
