PLC综合实训考核装置

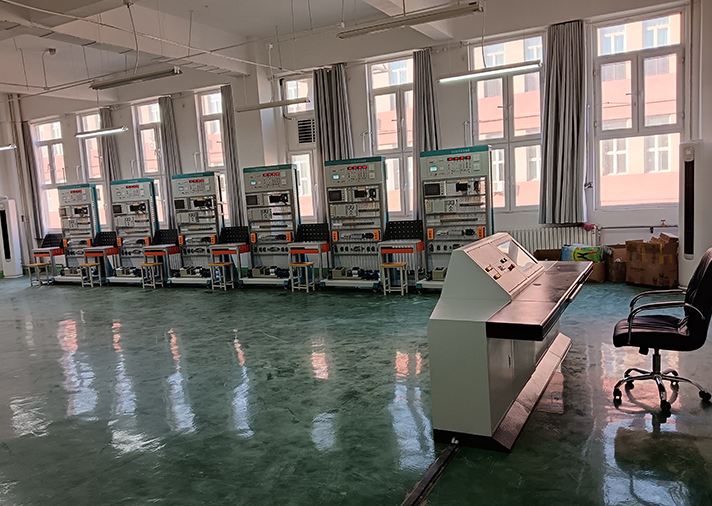

一、概览：面向现代化技能人才培养的PLC综合实训考核装置
PLC综合实训考核装置是严格依据中国劳动和社会保障部颁布的“工人技术等级标准”与“职业技能鉴定”规范要求，进行深度研发与设计的高级实训教学设备。本装置完美契合《初级维修电工》、《中级维修电工》及《高级维修电工》国家规划教材所要求的各类电气控制线路教学与实操需求。通过集成PLC可编程控制器实训、变频调速器应用及丰富的模块化实训单元，该装置能够帮助学员快速掌握现代工业控制中的核心应用技术与实践操作技能。其设计兼具针对性、实用性、科学性与前瞻性，不仅全面覆盖技师与中、高级维修电工的考核大纲要点，而且已成为各级劳动职业技能鉴定中心、高等院校、职业院校及技术学校进行中、高级维修电工技能培训与认证考核的首选理想设备。
二、核心特点：为何选择我们的PLC实训考核台
模块化网孔板结构：所有电气控制线路元器件均安装在标准网孔板上，操作直观，更换与升级便捷，极大方便了教学功能的扩展与新实训项目的二次开发，所选实训内容具备极强的典型性和行业实用性。
电源适用性强：整套PLC实训装置仅需接入标准三相四线制交流电源即可投入运行，部署简单，降低了实验室的配电要求。
高度仿真实训：装置配置了经特殊设计的微型电机及经典控制线路，能够高度模拟工厂中多种电气拖动系统，完全满足学员在安装、调试、故障分析与排查等方面的综合技能培训要求，是理想的维修电工考核装置。
多重安全保护：系统集成电压型与电流型双重漏电保护器，并配备实验室智慧用电安全控制系统，提供过温、过流、短路等七重保护，全方位确保操作者的人身安全。
人性化接线设计：主要工业控制元器件（如PLC、变频器、接触器等）的信号线均已引至专用接插两用接线端子，学员直接在端子上进行插线或接线，有效避免了实训中对精密元器件的直接损伤，延长了PLC综合实验台的使用寿命。
规范工艺训练：配备标准工程走线槽，引导学员进行规范的工艺布线训练，培养良好的电工职业习惯。
三、主要技术性能参数
项目 | 参数规格 |
|---|---|
输入电源 | 三相四线/五线制 ~380V±10% 50Hz |
工作环境 | 温度：-10℃ ~ +40℃，相对湿度：<85%（25℃），海拔：<4000m |
装置容量 | <1.5 KVA |
整机重量 | 约 100 Kg |
外形尺寸 | 实训框架：800×600×1900mm，电脑桌：600×550×1100mm |
安全保护 | 漏电保护动作电流 ≤30mA，动作时间 ≤0.1s；具备智慧用电管理系统 |
四、装置基本配置与功能详解
(一) DW01 电源与仪器控制屏
控制屏采用优质钢制结构，表面双层亚光喷塑处理。作为PLC综合实训平台的能源与测量中心，提供以下功能：
交直流电源：
直流稳压电源：24V/5A、+5V/0.5A各一路，具备智能保护功能。
交流电源：配置多抽头变压器，可输出36V、110V、20V、12V、6.3V等多种安全电压，并设有220V及380V标准电源插座。
交直流仪表：配备高精度数显交流电压/电流表、直流电压/电流表各一只（精度0.5级），用于实训测量。
核心安全系统：集成实验室智慧用电安全控制系统，具备远程监控、故障锁定、手机APP/PC端管理、视频监控等功能，实现实训室用电的智能化、安全管理。
(二) 主体实训平台
平台主体采用高强度铝型材与标准网孔板构建，结构坚固耐用。网孔板设计便于自由安装各类元器件，实现电气控制实训的灵活组合。平台下部空间可用于放置实训电机，整体布局合理，整洁美观。
五、全面而深入的实训项目体系
本套PLC综合实训考核装置支持从基础到高级，从电气控制到智能集成的全方位实训，具体项目分为四大模块：
（一）工厂电气与继电接触控制经典实训
涵盖超过30个经典电路实训，包括三相电机各类启动、制动、调速控制（如Y-△降压启动、能耗制动、反接制动）、机床电气线路仿真实训（如C620车床、X62W铣床、T68镗床等）、以及照明与动力配电实训（如多地控制、日光灯、电度表接线等），夯实学员的维修电工基础技能。
（二）PLC可编程控制器应用技术实训
提供从基础指令练习到复杂系统编程的超过40个PLC编程实训项目。包括：
基础应用：逻辑、定时、计数、移位、数据处理指令练习。
典型模型控制：三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、交通灯、装配流水线、音乐喷泉等。
工业场景模拟：多种液体混合、双面铣床、电镀槽、小车调度、搅拌站、邮件分拣、物料分拣系统等。
传统机床PLC改造：深入进行CA6140车床、X62W铣床、M7120磨床、Z3050摇臂钻床等常见机床的PLC控制技术改造实训，紧贴工业实际应用。
（三）交流电机调速系统实训
变频调速技术：涵盖变频器参数设置、多段速控制、外部端子控制、模拟量调速（电压/电流）、开环调速等10余个项目，掌握现代变频驱动技术。
变极调速技术：完成三相双速电机的手动与自动变极调速实训。
（四）触摸屏、PLC与变频器网络化综合实训
此为高级工与技师培训的核心内容，实现工业触摸屏、PLC控制器与变频器的三者联动，完成：
PLC与触摸屏控制电机正反转、Y-△启动、能耗制动。
触摸屏画面编辑、通信设置与逻辑编程。
PLC与变频器通讯控制实现电机无级调速。
触摸屏、PLC、变频器三者综合控制电机启停与运行状态监控，构建完整的小型工业自动化系统。
