电工电气自动化实训台
一、 产品概述：面向现代职业教育的核心实训平台
电工电气自动化实训台是一款高度集成、功能全面的模块化教学实训设备。本装置严格依据国家教育部颁布的相关专业教学标准、职业资格鉴定规范及课程改革要求研发设计，是专为高等职业院校、中等职业学校、技工院校的机电技术应用、机电设备安装与维修、电气自动化技术等专业打造的一体化实训解决方案。该电工电气自动化实训装置完美支持从基础的电气控制到先进的自动化技术全链条教学，广泛应用于日常教学、课程实训、课程设计、毕业设计，更是各工种PLC实操与维修电工、电气安装工等技能鉴定考核的理想设备。
本自动化实训平台深度融合了电气控制、PLC可编程控制器应用、变频调速、触摸屏组态及工业网络等核心技术领域。实训内容覆盖三相异步电动机各类控制线路、PLC逻辑编程与综合应用、变频器参数设置与调速控制、触摸屏人机交互设计等，旨在通过高度仿真的工业环境，训练学生的动手能力、工程思维和故障排查技能，是培养高素质技术技能人才的关键教学装备。
二、 核心优势与设计特点
模块化安全设计：所有电气控制元器件均安装在独立的实训模块上，并通过高低压物理隔离的安全插座引出接线端子。学生使用专用安全导线进行插拔式连接，彻底杜绝了误插风险，极大保障了实训安全，并有效降低了元器件损耗。模块化设计使得功能扩展与新项目开发变得异常便捷。
工业级结构，灵活实用：实训台主体采用工业铝型材结构，坚固耐用。仅需接入三相五线制交流电源即可投入使用，占地面积小，有效节约实训空间与基建投资，具有显著的经济效益。其设计贴近工业现场，能完成从机床电路模拟到照明配电安装的全流程训练。
自主构建，技能贯通：学生需根据实训任务，自行选择元器件并完成全部接线，极大地锻炼了其识图、布线、调试与排故的综合职业能力，实现了从理论到实践的无缝衔接。
三、 设备技术规格详述
项目 | 技术参数与规格描述 |
|---|---|
输入电源 | 三相五线制 AC380V±10% 50Hz |
工作环境 | 温度：-5℃ ～ +40℃；相对湿度：<85% (25℃) |
装置容量 | <1.5 KVA |
整机尺寸 | 约 1600mm(长)×750mm(宽)×1690mm(高) |
安全保护 | 配备漏电、过载、短路保护；采用全封闭安全型插座，实现高低压隔离。 |
四、 设备组成与工艺结构

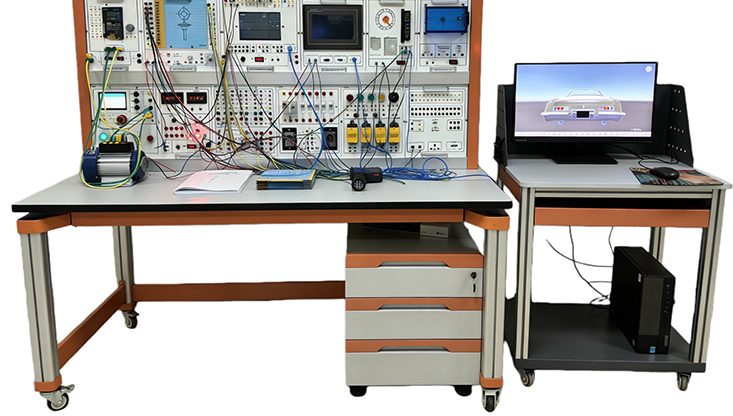

本套电工电气自动化实训设备由实训桌体、多功能实训挂件（模块） 及储物柜三大部分构成，工艺精湛，坚固耐用。
实训桌：采用70 * 70mm高强度工业铝型材立柱，搭配优质冷轧钢板构件，结构稳定。桌面为25mm厚麻灰色高密度防火板，绝缘性能优异。底部装有带刹车万向轮，移动定位方便。
实训模块：采用标准网孔板或PCB板设计，元器件布局清晰，标识明确。通过特制安全插座与台体连接，更换与升级极为便利。
储物柜：采用一体成型钣金工艺，圆弧卷边设计，美观安全。配备重型三节滑轨抽屉，承重能力强，便于存放工具、仪表及实训模块，保持实训室整洁。
五、 覆盖全面的三层级实训项目体系
本实训台提供从基础到综合、从电气到智能的递进式实训项目，全面支撑课程教学与技能鉴定。
(一) 基础电气控制实训（经典继电控制）
包含17个经典电机与机床控制电路，夯实电气基础。
电动机基本控制：点动、自锁、多地控制、正反转（接触器与双重联锁）、自动往返。
电动机启动与制动：Y-△降压启动、串电阻降压、双速调速、电源反接制动、能耗制动。
典型机床电路仿真实训：CA6140普通车床、电动葫芦等经典线路安装与调试。
(二) PLC可编程控制器应用技术实训（核心）
提供超过30个PLC编程与实操项目，涵盖逻辑控制、过程控制、运动控制。
PLC基础指令实训：与或非逻辑、定时器/计数器、移位寄存器、微分位操作等。
典型模型控制实训：三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、邮件分拣、多种液体混合等。
高级应用与机床PLC改造：物料分拣系统、小车调度、加工中心控制，以及CA6140/X62W/T68/M7120等经典机床的PLC控制系统改造实训，深度贴合工业应用。
(三) 高级综合自动化技术实训（技术融合）
聚焦现代工业控制技术融合，提升综合应用能力。
触摸屏（HMI）组态应用：开关/指示灯/数据对象设计、报警、画面切换、基于触摸屏的电机Y-△控制等。
变频器调速技术应用：功能参数设置、多段速控制、模拟量调速（电压/电流）、PID闭环控制等。
PLC、触摸屏、变频器综合应用：实现PLC控制变频器调速、触摸屏监控系统状态等完整自动化任务。
步进电机控制：开环定位控制实训，涉及脉冲控制与驱动器应用。
