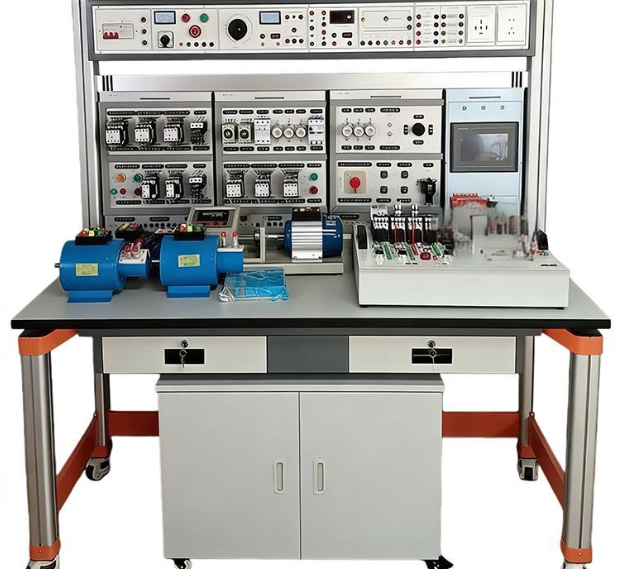

电工技能综合实训装置

电工技能综合实训装置

在技能型社会建设与制造业升级的双重驱动下，培养既精通传统电气控制又掌握现代自动化技术的复合型高技能电工人才，成为职业教育的核心任务。为此，我们研发了这款集“教学、实训、考核、鉴定”于一体的电工技能综合实训装置。本装置严格依据《国家职业技能标准》中初、中、高级维修电工及技师的要求，创新性地将经典继电器控制、PLC可编程控制、变频调速、人机交互、智能考核与机床电路仿真等关键技术模块深度整合。它不仅是学生系统化掌握电工技能的综合性实训平台，更是院校和鉴定机构开展技能培训与等级认证的权威考核设备。

一、 平台核心价值：为何它是技能人才培养的首选？

本装置突破了传统实训设备功能单一、技术滞后的局限，提供了从基础到高端、从理论到实战的全链条解决方案：

• 对标国标，认证权威：完全覆盖劳动部门维修电工从初级到高级、技师的考核大纲要求，实训项目与考核故障点一一对应，是通往维修电工技能鉴定的直通平台。

• 技术融合，覆盖全面：一套装置即涵盖传统电气控制、PLC应用技术、变频调速技术、工控组态四大知识领域。学生可在同一平台上完成从继电器接线到智能化改造的完整技能进阶，实现知识体系的无缝衔接。

• 智能考核，高效教学：集成先进的实验室智慧用电安全控制系统与机床电路智能考核系统。教师可通过PC或手机APP远程管理电源、设置故障、查看数据；系统可自动设故、评分，极大减轻教师负担，使考核过程标准化、智能化。

• 贴近实战，突出应用：独有的机床电气控制电路智能考核单元（如CA6140车床、X62W铣床等）和PLC改造传统机床实训项目，高度模拟工业现场，培养学生解决复杂电气故障的实战能力，这正是高级维修电工实训的核心。

二、 系统化组成与先进配置

本装置采用模块化挂箱设计，布局于高强度铝型材实训台上，结构坚固，扩展灵活。

1. 核心电源与控制机箱 (DW01)

• 智慧电源管理：内置智慧用电安全控制系统，具备过温、短路、过流等7大保护，支持手机APP/PC端远程控制、电能监测与故障诊断，保障实训安全。

• 齐全的电源输出：提供三相可调交流电源、0-220V可调直流电枢电源、220V励磁电源及多组固定直流稳压电源（±12V, 24V, 5V），满足所有实训电路的供电需求。

2. 模块化实训挂箱组件

• 电气控制基础挂箱 (DW-01, 02, 03)：包含空气开关、交流接触器、热继电器、时间继电器、行程开关等全套低压电器，所有端子引出，用于搭建各类经典电动机控制线路。

• PLC可编程控制器挂箱：标配三菱FX3U-48MR主机，并配有PLC实训演示模块，内含电梯、机械手、自动生产线等超过36种三维立体仿真模型，编程效果直观生动。

• 变频调速技术挂箱：配备三菱FR-D720S变频器，支持面板操作、外部端子和通讯控制等多种调速方式实训。

• 电机与检测单元：包含三相异步电机（Y/△/双速）、线绕电机、同步电机、直流电机等多种类型，配套光电编码器测速导轨，全面覆盖各种拖动系统。

3. 创新实训辅助系统

• 网孔实操板：学生可在板上自由布局安装元器件，进行工艺布线训练，培养独立设计安装能力。

• 仿真实训软件：提供PLC仿真软件和工控组态软件，支持虚拟调试与动态监控，拓展了实训的深度与广度。

4. 人体工学实训桌

• 采用工业铝型材框架，装配灵活，结构稳固。桌面下设储存柜，配有万向轮，移动方便。集成式支架便于所有挂箱的安装与收纳。

三、 四维一体、层层递进的实训项目体系

1. 经典电气控制技能实训（20+个项目）

涵盖所有基础及高级电机控制线路，如直接启动、正反转、星三角启动、能耗制动、反接制动、双速电机控制等。这是电工基本技能实训的基石。

2. 智能故障诊断与考核实训

• CA6140普通车床电气故障排查（10个智能考核故障点）。

• X62W万能铣床电气故障排查（16个智能考核故障点）。

• 通过智能考核系统，训练学生分析、定位和排除典型机床复杂故障的能力。

3. PLC与变频器应用技术实训

• PLC基础到高级：从基本指令练习到复杂流程控制（如多种液体混合、物料分拣），并包含多达10种常见机床电路的PLC改造项目（如车床、铣床、镗床改造）。

• 变频器综合应用：参数设置、多段速控制、模拟量调速及与PLC的通信控制。

• 触摸屏组态：学习人机界面设计，并与PLC、变频器联调，构建小型监控系统。

4. 综合应用与工艺实践

• 利用网孔板进行定制化电气控制柜的安装与接线工艺训练。

• 综合运用PLC、变频器、触摸屏及传统电器，完成复杂的自动化控制系统设计与调试。

四、 标准配置清单（单台）
