在工业4.0与智能制造浪潮的推动下，掌握运动控制、伺服驱动、网络通信等核心技术的复合型人才成为市场稀缺资源。为应对这一挑战，我们隆重推出这款集先进性与实用性于一体的电气控制实训控制柜。本设备深度融合了PLC控制、伺服/步进精确定位、变频调速、人机交互（HMI）及工业网络技术，严格参照“可编程序控制系统设计师”国家职业标准设计，是专为高等院校、职业院校及企业培训机构打造的一站式高端电气控制实训平台，旨在系统化培养面向未来工业现场的高素质自动化应用与维护人才。

一、 平台核心定位：赋能工业自动化核心技能实战

本电气控制实训控制柜并非传统单一功能的实验箱，而是一个集成化、模块化的微型工业控制系统实训站。它精准对标现代自动化产线的核心控制单元，解决了教学设备滞后于工业技术的痛点。

• 技术集成，紧扣产业前沿：集成了西门子、三菱两大主流品牌的PLC、伺服系统、变频器及工业触摸屏，覆盖了当前自动化行业90%以上的主流技术应用，确保学员所学即所用。

• 项目驱动，聚焦核心能力：围绕“感知-决策-执行”的自动化闭环，设计从基础电气控制到复杂运动控制的层层递进式实训项目，着力培养学员的系统编程、参数调试、网络组态与故障排查等核心工程能力。

• 安全规范，对标工业标准：柜体采用工业标准设计，集成完善的漏电、短路、过压、过流多重电气保护，所有接线端子及接口均符合安全规范，让学员在安全的电气控制实训装置上养成规范的操作习惯。

二、 系统架构与技术规格

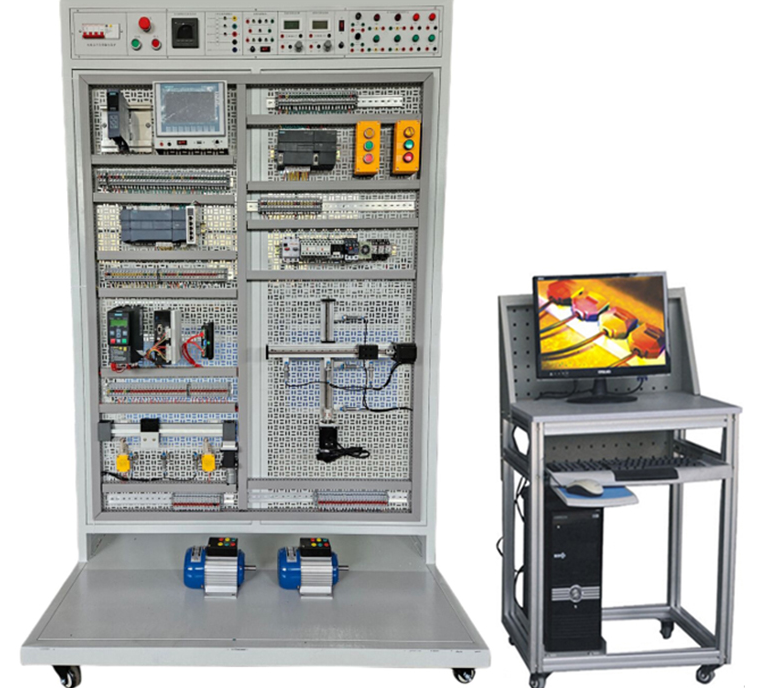

本控制柜采用标准工业柜体设计（800×800×1850mm），内部布局合理，模块清晰，便于教学演示与实操。

1. 核心控制系统

• 双品牌PLC配置：同时配备西门子S7-1200系列（1214C） 与三菱FX5U系列PLC主机。学员可对比学习两大主流工控品牌的编程理念、软件应用及网络通信，极大提升就业适应面。

• 人机交互界面：搭载威纶通工业触摸屏，用于学习HMI组态、数据监控、参数设置及故障报警界面设计，实现可视化控制。

2. 驱动与执行单元

• 精密运动控制：配备三菱伺服系统（驱动器+电机+滑台）和闭环步进系统，可进行高精度的位置、速度、转矩模式实训。配套丝杠滑台单元，将抽象的控制量转化为直观的机械位移。

• 变频调速技术：集成三菱E840系列变频器，驱动三相异步电机，可学习变频器参数设置、多段速控制、模拟量调速及通信控制等关键技术。

3. 电源与辅助单元

• 一体化电源模块：提供AC380V、AC220V、DC24V等标准工业电源，配备安全接口。

• 信号与操作单元：包含按钮、指示灯、选择开关等，用于构建主令电路和状态指示。

• 工业网络组件：配置工业交换机，支持PLC、触摸屏、驱动器的以太网集成与通信实训。

4. 主要技术参数

• 输入电源：AC 220V ±10% 50Hz

• 整机容量：<0.5kVA

• 工作环境：温度-10℃～+40℃，湿度<85%

• 安全保护：具备漏电压、漏电流、短路、过载等多重保护

• 外形尺寸：800mm(宽)×800mm(深)×1850mm(高)

三、 多层次、系统化实训项目体系

本平台支持从入门到高级的完整技能训练路径：

1. PLC与基础电气控制实训

• PLC硬件认知、编程软件应用与基本指令练习。

• 典型电动机控制项目：点动、自锁、正反转、星-三角降压启动等经典电路实操。

• 基于触摸屏的PLC基本控制与状态监控。

2. 运动控制与伺服技术专项实训

• 伺服电机的位置模式定位控制（绝对/相对定位）。

• 伺服电机的速度模式与转矩模式控制。

• 伺服电机的正反转、原点回归及多点定位控制。

• 步进电机的细分控制及与伺服系统的综合应用对比。

• 通过丝杠滑台实现精准定位与往复运动控制。

3. 过程控制与信号处理实训

• PLC模拟量输入（AI）信号采集与处理（如温度、压力传感器模拟）。

• PLC模拟量输出（AO）控制（如调节变频器频率、比例阀开度模拟）。

• 数字量与模拟量的转换与标定。

4. 工业网络与综合应用（扩展）

• 基于以太网的PLC与触摸屏、伺服驱动器、变频器之间的通信组态。

• 多台设备联动的小型生产线模拟控制。

• 系统故障设置与诊断排查综合训练。
