电工电子技能工作岛（六工位电工实训台）

电工电子技能工作岛（六工位电工实训台）

在深化产教融合、推进“工学一体”教学改革的背景下，传统分散的实训设备已难以满足现代电工电子技能人才培养的需求。为此，我们创新推出电工电子技能工作岛（六工位电工实训台）。本平台严格遵循国家职业标准与技工教育课程改革方向，深度融合《电工基础》、《模拟电子技术》、《数字电子技术》、《电力电子技术》等核心课程内容，通过“任务引领、项目驱动”的模式，将真实工作流程转化为模块化实训任务。其独特的六边形结构设计与磁吸式模块化组件，支持小组协作与个性化实训，完美实现了“教、学、做、考”一体化，是构建现代化、高效率电工电子实训室的理想核心装备。

一、 平台核心理念：重塑高效率技能教学新生态

电工电子技能工作岛不仅仅是一套设备，更是一套完整的教学解决方案。它旨在解决传统实训中存在的设备功能单一、连接复杂、工位孤立、管理不便等痛点。

• 理念先进，对标“工学结合”：围绕典型工作任务设计，将复杂理论融入具体实训项目，使学生在完成“子任务”的过程中构建系统知识体系，实现从课堂到车间的无缝衔接。

• 布局科学，促进协作学习：独特的六工位环形设计，创造了一个仿真的团队工作环境。六名学生可围绕工作岛协同或独立操作，便于教师巡回指导，极大提高了实训场地利用率和教学互动性。

• 安全可靠，保障教学无忧：集成漏电、过流、短路多重保护，电源控制独立分路。桌面采用防滑耐磨理化板，边角圆弧处理，为师生提供了一个坚固、安全的电工电子技能培训环境。

二、 核心组成部分与先进设计

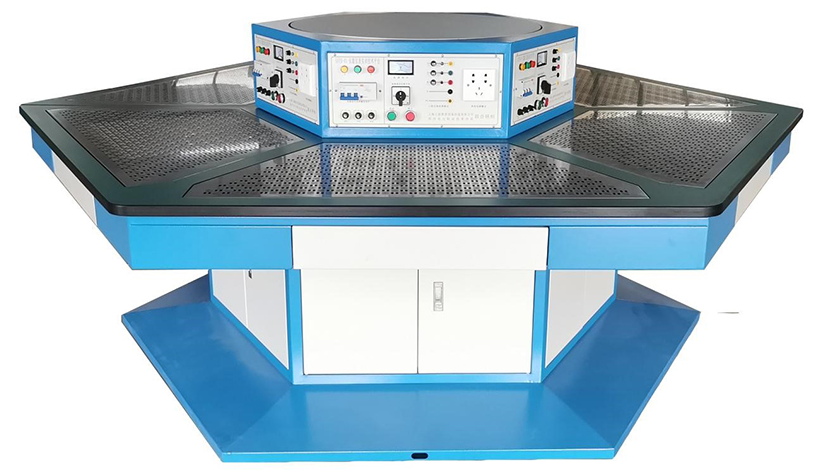

1. 六边形一体化工作台

• 结构：优质冷轧钢板成型，表面环保喷塑。直径2500mm，高度775mm，符合人体工学。

• 桌面：30mm厚实芯理化板，六边内切设计，为每个工位提供宽敞操作空间。下方配备双开门储物柜，工具、模块取用方便。

• 特点：圆弧过渡连接各工位，美观且避免磕碰，体现了六工位电工实训台的人性化设计。

2. 多功能电源控制屏（每工位独立配置）

控制屏为六边形框架，与工作台匹配，为每个学生提供一套完整、独立的电源与信号源系统：

• 交直流电源：

• 直流电源：±5V、±12V固定输出；-12V~+12V、-5V~+5V、0-30V可调输出。

• 交流电源：AC0V、7.5V、15V多组输出。

• 信号源系统：

• 函数发生器：输出正弦波、三角波、方波，频率10Hz-100KHz连续可调。

• 单次脉冲源：提供正、负脉冲输出。

• 逻辑测试笔：可检测TTL电平高、低、高阻态。

• 典型负载：配备灯泡、电阻、直流电机等负载，供实测验证。

3. 磁吸式透明创新实训模块（核心亮点）

这是本技能工作岛的灵魂，彻底改变了传统实训的接线方式。

• 模块化设计：包含电工基础、模拟电路、数字电路三大系列共20余个标准化实训模块。每个模块对应一个经典电路（如基尔霍夫定理、晶体管放大、数字钟等）。

• 透明直观：元件采用透明盒体封装，器件参数、引脚连接一目了然，兼具示教与实训功能。

• 磁吸连接：模块背面装有强力磁吸盘，可在磁吸式实训基座上任意吸附、组合，无需螺丝，一秒固定，连线采用防转弹性插头，构建电路快速、安全、整洁。

• 开放创新：提供通用DIP插座、面包板模块，学生可利用分立元件或芯片进行自主设计、创新实验。

4. 焊接技能实训套件

配套提供13种经典电子小产品套件（如收音机、数字钟、抢答器、调光台灯等），用于强化学生的手工焊接、电路调试与故障排查综合技能，实现从原理验证到产品制作的技能跃升。

三、 全覆盖的实训项目体系

本平台支持从电路基础到综合应用的完整技能训练链条：

1. 电工基础技能实训（15+个项目）

涵盖电路基本原理与特性验证，如电位电压测定、基尔霍夫/戴维南定理、叠加原理、RLC串并联谐振、一阶/二阶动态电路响应、有源滤波器等。

2. 模拟电子技术实训（14+个项目）

围绕核心电子器件与电路展开，包括单管/场效应管放大器、差动放大、集成运放运算/比较/滤波、RC/LC正弦波振荡、OTL/集成功率放大、串联/集成稳压电源等。

3. 数字电子技术实训（12+个项目）

聚焦逻辑电路设计与应用，涵盖门电路功能测试、组合/时序逻辑电路分析与设计、数据选择器、触发器应用、中规模集成电路应用、序列信号发生及数字钟设计等。

4. 电子工艺与综合应用实训（13个项目）

通过焊接套件，完成“电子报警器”、“六管收音机”、“LED数字钟”等实物的焊接、组装与调试，培养工程实践与系统调试能力。

四、 标准配置清单（单台六工位）
