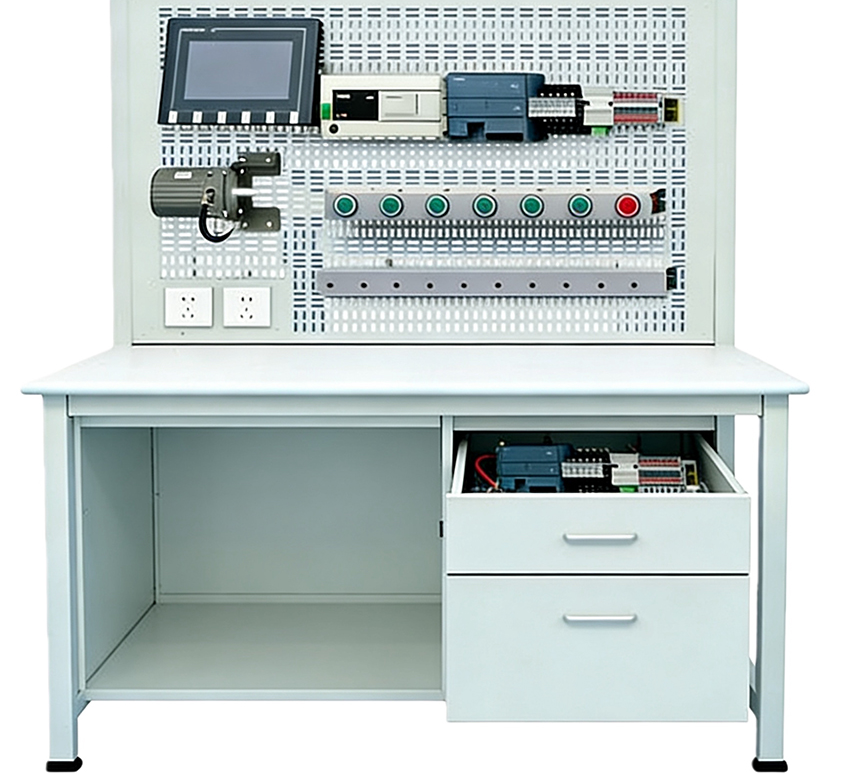

PLC电工实训平台

PLC电工实训平台

在工业自动化与智能制造迅猛发展的今天，可编程控制器（PLC）已成为现代工业控制的“大脑”。为应对市场对高素质自动化技术人才的迫切需求，本PLC电工实训平台应运而生。它专为高等院校、职业院校及培训机构设计，深度融合了PLC编程、变频调速、人机交互（HMI）与电气控制等核心技术，提供从基础认知到综合应用的完整教学解决方案。本平台采用模块化挂箱设计，扩展灵活，旨在帮助学生与学员深度理解PLC控制原理，熟练掌握编程、调试与系统集成技能，是开展PLC编程实训与电气自动化教学的理想装备。

一、 平台核心价值：为何选择我们的PLC电工实训平台？

本平台并非简单的设备堆砌，而是一套经过精心设计的一体化PLC教学解决方案，具备以下突出优势：

• 紧跟技术前沿，对标工业标准：核心控制器采用业界广泛使用的西门子S7-1200系列PLC，搭配G120C变频器及主流品牌触摸屏，确保所学技能与当前工业现场无缝对接，实现“所学即所用”。

• 模块化集成，教学灵活高效：平台将PLC实训装置、电源系统、实训挂箱、电机负载及工控网络高度集成。模块化设计不仅便于维护，更支持实训项目的快速切换与二次开发，满足不同层次、不同方向的教学与科研需求。

• 功能强大全面，覆盖核心技能：单套平台即可完成从PLC逻辑控制、模拟量处理、通信联网，到变频器调速、触摸屏组态等全系列实训项目。有效解决传统教学中设备分散、连接复杂、难以开展系统级实训的痛点。

• 安全可靠，设计人性化：控制箱配备多重电气保护（保险、漏电保护、过流保护），确保操作安全。实验桌采用坚固耐用的铝木结构，布局合理，提供了充足的接线与操作空间，营造专业的电工PLC实训环境。

二、 平台核心配置与技术规格

1. 系统基本构成

• PLC可编程控制器实验台：包含演示屏与集成化控制箱。

• PLC主机挂箱：核心为西门子CPU 1215C（或1214C）PLC，输入输出端口全部开放至面板，并集成输入模拟开关、输出指示装置。

• 工业级执行单元：包含变频器、三相异步电动机、继电器、接触器等真实工业器件。

• 人机交互单元：7英寸工业触摸屏，用于学习HMI组态与监控。

• 专业实验桌：铝木结构，耐磨损桌面，配备储物空间。

• 全套软件与附件：包含正版/教育版编程软件、组态软件、通讯电缆及实验连接线。

2. 控制箱电源技术指标

平台提供多组高精度、受保护的电源，满足不同模块的用电需求：

• 输入电源：AC 220V ±5%，50Hz。

• 输出电源：

• A组：DC +5V/3A，用于数字电路。

• B组：DC 24V/2A，用于PLC、传感器等工业标准电压。

• C/D/E组：提供±12V、0-30V可调稳压源及0-20mA恒流源，用于模拟量及电子电路实验。

• F组：220V市电输出插座，便于外接仪器。

3. PLC主机单元（挂箱）

• 主要型号：西门子S7-1200系列（如CPU1214C/1215C），具备强大的数据处理和通信能力。

• I/O点数：标配满足基础至中级应用（如14输入/10输出），可通过扩展模块灵活增加。

• 特点：所有I/O点、电源端子均引至面板安全插座，配备输入模拟开关（按钮、拨码）和输出状态指示（LED、数码管、蜂鸣器），学习直观方便。

三、 丰富的实训项目体系

本PLC电工实训平台支持层次化、系统化的技能训练，主要实验项目包括：

1. PLC编程基础与高级应用

• PLC基本位逻辑指令编程练习

• 定时器、计数器及数据处理指令应用

• 模拟量信号采集与处理

• PLC之间、PLC与上位机的通信控制（PROFINET/以太网）

2. 触摸屏（HMI）组态与交互

• 触摸屏基本画面编辑与对象设计

• 触摸屏与PLC的变量连接与通信配置

• 数据记录、报警、用户管理等多功能组态

• 项目程序的上传、下载与离线模拟

3. 变频器调速与控制技术

• 变频器基本参数设置与操作面板（BOP）控制

• 通过外部端子实现变频器的启动、停止与多段速控制

• 利用模拟量电压/电流信号实现变频器无级调速

• 通过PLC通信（如USS/PROFIBUS）对变频器进行网络化控制

4. 典型电气控制系统实现

• 三相异步电动机的点动、自锁、正反转控制

• 三相异步电动机的星-三角（Y-△）降压启动控制

• 基于PLC、变频器、触摸屏的电机综合控制系统

• 利用网孔板完成继电器、接触器等器件的安装与接线实训
