电液伺服综合测试实验台

电液伺服综合测试实验台

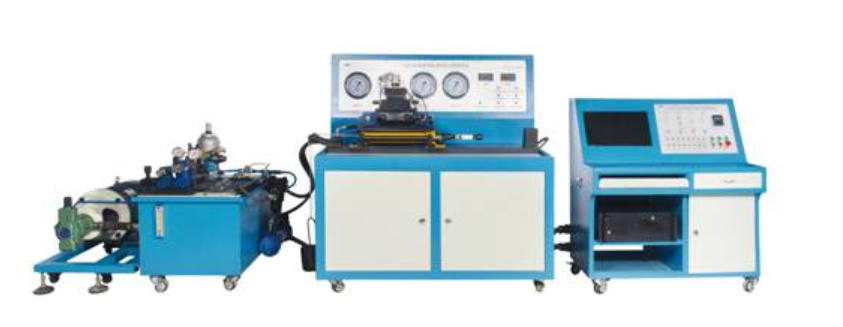

电液伺服综合测试实验台是一款面向高等院校、科研院所及企业研发中心的高端综合性实验设备。它专为深入探究电液伺服控制的核心原理、系统设计与先进控制算法而设计，完美融合了液压传动、传感器技术、计算机测控与现代控制理论。本实验台不仅能完成所有基础液压回路实验，更核心的价值在于支持对电液伺服阀的静动态特性、伺服位置控制系统、伺服力控制系统进行全面的测试、分析与高级控制算法研究，是培养高层次机电液一体化创新人才、开展前沿控制理论验证的得力工具。

一、 产品概述：从基础到前沿的全能平台

本电液伺服测试平台突破了传统液压实验台的功能局限，构建了一个开放、模块化、高精度的综合实验环境。它使学生和研究人员能够：

• 从认知到创新：从液压系统基本组成与回路搭建起步，逐步深入到复杂的电液伺服位置闭环控制与力闭环控制系统。

• 从理论到实践：将《液压传动》、《控制工程基础》、《计算机控制》等课程的理论知识，通过本实验台进行可视化的验证与综合应用，深入理解系统建模、动态分析与校正方法。

• 从经典到智能：不仅支持经典的PID控制实验，更提供了进行状态反馈、自适应PID、模糊控制、单神经元自适应控制等先进智能控制算法研究的硬件基础与软件环境。

二、 核心实验项目与内容

本电液伺服综合教学实验台支持层次分明、由浅入深的实验体系：

1. 液压传动基础实验

• 系统组成认知与示范演示。

• 基本液压回路组合、拼接与性能测试。

2. 电液伺服阀深度性能测试实验

• 静态特性测试：伺服阀控制器的输入输出特性、负载流量特性测试与分析。

• 动态特性测试：伺服阀的流量阶跃响应特性测试，动态性能参数（如频宽）的物理意义与测定方法。

3. 闭环控制系统综合实验

• 电液伺服位置控制系统：

• 系统组成、工作原理与校正方法研究。

• 计算机在位置闭环控制中的作用。

• 系统动态分析与时域参数（如超调量、调节时间）测试。

• 数字PID控制器参数（P、I、D）对系统动态性能影响的量化研究。

• 电液伺服力控制系统：

• 力控制系统的构建、工作原理与稳定性校正。

• 在力闭环中应用计算机控制与先进算法。

4. 先进控制算法研究实验

• 经典数字PID控制：参数整定、结构组合（如P、PI、PD、PID）、积分分离PID控制。

• 状态反馈控制器：控制器结构设计、反馈系数整定对系统动态特性的影响。

• 智能控制算法：

• 智能PID控制器：自适应PID结构、参数优化设计。

• 模糊控制器：模糊规则库与参数设计、系统动态特性优化。

• 单神经元自适应控制器：神经元结构与学习算法、参数自整定。

三、 电液伺服综合测试实验台性能与特点

1. 工业级可靠硬件平台：

• 优质液压系统：泵站采用定量叶片泵，配备自动温控系统。核心液压元件（如伺服阀）采用德国力士乐技术的知名品牌产品，确保高可靠性与工业级精度。

• 坚固模块化结构：机架采用冷轧钢板喷塑工艺，工作面板为带T型槽的铝合金型材，扩展性强。实验油缸、负载模拟装置（滑轮、砝码）集成于槽钢基座，可模拟多种实际工况。

• 全面传感与测控：标配高精度光栅位移传感器、拉压力传感器、流量传感器、温度传感器等，满足所有实验参数的高精度测量需求。

2. 安全保障与人性化设计：

• 电气安全：配备三相漏电、过载、相序保护。控制电路采用24V直流安全电压，有效防止触电风险及误操作损坏。

• 操作便捷：独立的电气控制单元布局合理。液压元件配有专用过渡底板，通过快换接头连接，拆装迅速，无泄漏。

3. 开放的研究性实验环境：

• 鼓励学生自主设计系统、搭建回路、调试并诊断故障，极大提升工程实践能力和创新能力。

四、 先进计算机控制与测试系统

本实验台的核心优势在于其强大的软硬件测控系统：

1. 高性能硬件平台：由工业计算机、多功能数据采集卡、信号调理接口板及上述高精度传感器组成，构成精准的信号发生与数据采集硬件系统。

2. 专业的测控软件：

• 基于美国NI公司的LabVIEW 图形化开发环境构建，软件界面直观、交互性强、操作方便。

• 不仅具备实时数据自动采集、处理、存储、曲线显示及实验报告生成等全套综合测试功能，还集成了虚拟仿真教学模块。教师可在软件中输入不同参数，动态观察系统理论响应曲线，实现“虚实结合”的对比教学。

3. PID虚拟仿真软件：配备专用的PID控制算法仿真软件，支持学生在实验前进行数学建模、控制器设计与仿真分析，预先验证控制策略，从而更有效地指导实体实验。

五、 电液伺服综合测试实验台主要技术参数
