四合一透明液压传动演示系统

四合一透明液压传动演示系统

面对液压传动课堂教学中课时有限、演示单一、设备利用率低的普遍困境，我们创新性地推出了四合一透明液压传动演示系统。本系统旨在彻底改革传统单回路教学模式，通过一套核心设备，即可实现四个独立回路的同步构建、运行与对比观察，极大地提升了教学效率、资源利用率和课堂互动性。这不仅是教学设备的升级，更是液压传动教学理念的一次重要革新。

一、 系统核心概述：重新定义高效液压教学

传统的透明液压传动演示系统在单次实验中，通常只能构建和运行一个回路，导致80%以上的宝贵元件处于闲置状态，教学节奏缓慢，对比学习效果差。

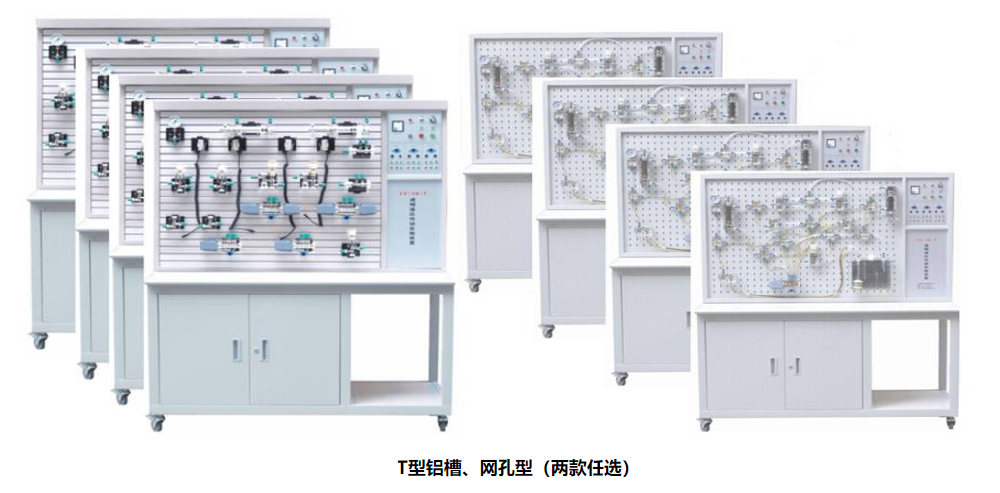

本四合一透明液压教学台应需而生，其核心理念在于“一机多能，同步对比”。它通过巧妙的结构与电气设计，允许教师在同一课时内，指导学生在四个独立的操作面板上，利用共享的液压元件库，搭建出四个截然不同的液压回路，并同时通电进行演示。这种模式完美实现了：

1. 教学效率倍增：将多个实验项目浓缩于一节课，在有限的课堂时间内传授更丰富的知识。

2. 对比认知深化：学生可以直观、实时地对比不同回路（如节流调速与容积调速、不同顺序控制方式）的工作原理与性能差异，理解更为深刻。

3. 资源极致利用：仅需一套高质量透明液压元件，即可支撑四组学生同时实验，使设备购置成本下降达40%，性价比极高。

二、 四合一透明液压传动演示系统核心优势

1. “四合一”设计，资源高效利用

• 首创的集成化结构，将四个独立实验工位与一套中心液压泵站及元件库完美结合，解决了传统设备元件大量闲置的痛点，是高性价比液压教学设备的首选。

2. 同步对比，教学效果倍增

• 支持四个不同的液压回路同时运行与演示，学生可围绕液压回路对比演示系统，直接观察不同压力、速度、顺序控制回路的实时差异，极大激发探究兴趣，强化理解记忆。

3. 模块化设计，操作便捷安全

• 液压元件采用透明模块化设计，配备标准插接底板，可快速在网孔式实验面板上安装与布局。油路连接使用快换接头，密封可靠，拆接迅捷，不漏油。

• 电气控制系统分区明确，采用按钮直接控制电磁换向阀，操作简单，安全可靠，学生可专注于回路原理而非复杂接线。

4. 透明直观，原理清晰易懂

• 所有液压核心元件均采用高透有机玻璃材料精制而成，内部结构、阀芯动作、油液流动状态一目了然，将抽象的液压传动原理转化为直观的视觉过程，是理想的透明液压教学设备。

三、 四合一透明液压教学台技术规格

四、 系统标准配置与实验项目

本四合一液压演示系统配备全套高质量透明液压元件，包括但不限于：齿轮泵、溢流阀、减压阀、顺序阀、节流阀、调速阀、各类“O”、“H”、“M”型三位四通电磁换向阀、单/双作用油缸、增压缸、压力继电器、行程开关等。

依托于此丰富配置，系统可轻松完成超过二十项经典液压传动实验，涵盖液压课程的核心知识点：

• 方向控制与锁紧回路：手动/电磁换向回路、中位机能锁紧回路、液控单向阀锁紧回路。

• 压力控制回路：调压回路、二级压力控制、减压回路、增压回路、卸荷回路。

• 速度控制回路：进油与回油节流调速、调速阀的调速、速度换接回路、二次进给回路。

• 多缸顺序与同步回路：顺序阀/压力继电器/行程开关控制的顺序动作、串联液压缸同步回路。
