高级PLC控制液压实训装置（工业型）
本高级PLC控制液压实训装置是专为高等院校、职业院校及企业高级技能培训中心设计的现代化工业级教学平台。它严格遵循《液压传动》课程大纲，深度融合工业现场标准，采用工业型液压元件与先进的可编程控制器（PLC）技术，构建了一个开放、灵活、可扩展的高性能实训环境。该装置不仅用于基础液压原理教学，更着重于培养学员在复杂工业场景下，运用高级PLC控制策略设计、搭建、调试与维护液压系统的综合工程实践能力。
一、 设备核心概述：工业级标准，面向实战
本工业型PLC液压实训台突破了传统验证性实验的局限，以培养解决实际工程问题的能力为核心目标。其设计理念源于工业现场，服务于现代化教学：
工业级配置，无缝对接产业：核心液压阀件采用力士乐系列等工业型液压阀，工作压力高达31.5Mpa，结构与性能与工业现场完全一致，确保学员掌握的知识和技能可直接应用于生产实践。
开放模块化，激发创新思维：采用独特的槽板式插拔系统与模块化元件设计，所有部件可自由布局在大型铝合金网孔面板上。配合快换接头，学员可像“搭积木”一样快速构建、验证和优化各种液压回路，极大提升了教学灵活性与探索性。
高级控制集成，聚焦智能控制：以高性能三菱FX2N-48MR PLC为核心，集成多种传感器与继电器模块，支持从基础继电器逻辑到复杂PLC高级控制（如多缸顺序联动、压力-位置复合控制、故障诊断）的全方位训练，是培养机电液一体化系统集成人才的理想平台。
二、 高级PLC控制液压实训装置（工业型）核心部件详解
部件模块 | 详细描述与技术特点 |
|---|---|

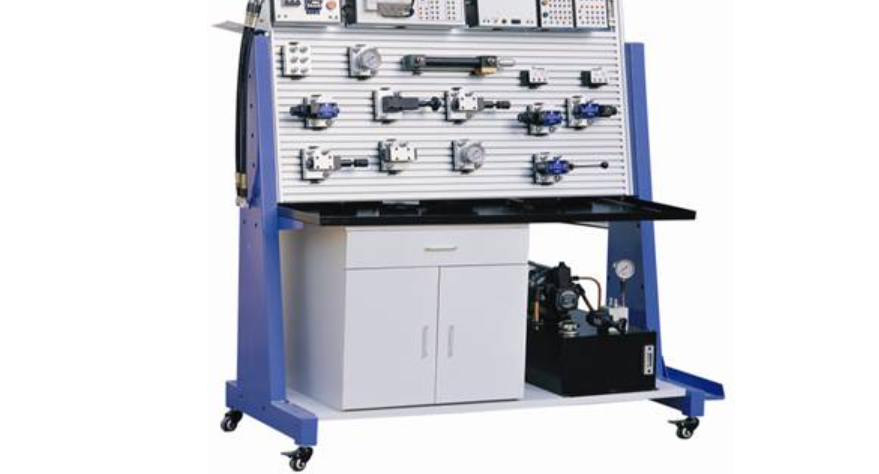

液压实训操作台 | 坚固的铝制框架与复合材质柜体，尺寸1600×750×1700mm。配备可调角度/高度的1200×750mm大型铝合金网孔面板（25mm标准孔距），带集油盘。4个带刹车脚轮，移动定位方便。为工业型液压实训提供稳固、安全、灵活的工作基础。 |
工业液压元件库 | 配置力士乐系列工业级液压阀、油缸等。所有元件均配有航空铝制统一底板，模块化设计，可快速安装于面板。油路连接采用工业级快换接头，密封可靠，拆接迅捷，满足高强度重复使用。 |
高性能液压泵站 | 电源：AC380V/50Hz；功率：1.5KW；输出流量：8L/min；额定工作压力：4-6Mpa。采用齿轮泵与变量叶片泵双系统，配备60L油箱、油温液位计、过滤与冷却系统，运行噪音≤58dB，模拟工业动力单元。 |
高级电气控制系统 | 1. 电源模块：带三相漏电保护，提供380V（泵站）与24V DC（控制）安全电源。 |
智能教学软件 | 1. 液压系统仿真软件：动态演示油路、阀态、缸动，辅助原理理解。 |
三、 可完成的实验与实训项目体系
本装置支持从基础到高级、从液压到控制的完整教学链条，具体包括三大层次：
第一层：液压传动基础回路实验
方向控制：手动/电磁换向回路。
压力控制：单级/多级调压与减压、卸荷、保压回路。
速度控制：进/回/旁油路节流调速、调速阀串联/并联调速、差动快进回路。
顺序与锁紧：顺序阀/压力继电器/行程开关控制的顺序动作、液控单向阀锁紧回路。
第二层：继电器与PLC基础控制实训
继电器控制的各类液压基本回路。
PLC编程基础、硬件接线、基本逻辑控制。
第三层：高级PLC综合控制与故障诊断实训（核心特色）
高级PLC顺序控制：PLC控制的多缸协同动作回路、单缸连续往复精确定位。
PLC信号综合处理：与行程开关、压力继电器、中间继电器配合的复合控制回路。
系统故障诊断与排除：专门设计PLC及液压回路故障点，训练学员的系统调试与排故能力。
控制系统理论实践：深入学习控制回路、信号流、回路图绘制、PLC扫描周期等核心知识。
上位机监控开发：利用组态软件，开发液压系统的实时监控界面，实现PLC与组态王的综合项目实训。
四、 设备核心优势总结
真正的工业级平台：从元件、压力到控制方式，全面对接工业标准，确保实训内容的前沿性与实用性。
深度的PLC融合：不仅仅是“PLC控制液压”，而是实现高级PLC控制策略在复杂液压系统中的深度应用，培养系统集成与编程调试能力。
极致的扩展性与灵活性：模块化组件与开放式结构，支持课程升级和自定义实验项目开发，满足科研与创新需求。
安全可靠的设计：电气系统多重安全保护，液压系统密封可靠，结构坚固稳定，保障高强度实训安全。
虚实结合的教学手段：配套系统仿真与组态监控软件，实现从原理认知、虚拟仿真到真机操作、上位监控的完整学习闭环。
