电工技能及工艺实训考核装置（网孔板）
在现代电工教育与职业技能培训中，实践操作能力的培养至关重要。传统实训设备往往因元器件固定繁琐、布局僵化而影响教学效率。为此，我们创新性地推出了新一代电工技能及工艺实训考核装置。本装置核心采用独创的模块化网孔板设计，完美解决了长期困扰实训教学的元器件安装难题，将学生从繁琐的螺丝固定中解放出来，真正专注于电气原理理解、工艺布局与故障排查等核心技能的训练，是各院校开展《电工技能训练》、《维修电工技能鉴定》、《电气控制技术》等课程实训与考核的理想平台。
一、 产品概述：重新定义电工实训方式
本装置主要由高强度实训桌、智能电源控制箱、全系列网孔板专用元器件模块及核心的网孔板操作面组成。其革命性创新在于：所有元器件均安装在特制底座上，与网孔板上的“”字网孔完美适配。进行实训时，学生无需使用任何工具，仅需将所需元器件模块在网孔板上选好位置，执行“一插一拉”的简单动作，即可将其牢固锁定。这种设计极大地简化了准备工作，使实训时间得以最大化利用在核心技能操作上，彻底颠覆了传统网孔板实训设备的效率瓶颈。学生可自由规划元器件布局与走线路径，有效培养其规范的电工工艺、布线美学及系统工程思维。
二、 核心特点：安全、高效、灵活
革命性安装方式，效率倍增：独创的导轨式卡扣设计，告别传统螺丝固定方式。元器件安装与更换耗时仅为传统方式的几分之一，实现了“一分钟完成布局”，使课堂时间得以高效集中于电路设计、接线与调试本身，极大提升了电工技能实训的教学容量与效果。
模块化设计，无限扩展：标准化的模块底座设计，使得学校可随教学大纲的更新，灵活增购新的功能模块，轻松开发新的实训考核项目。一台装置即可满足从基础电工到高级维修电工、电气控制技术等多层次教学需求，投资效益显著。
完备安全保护，教学无忧：装置设有电压型与电流型双重漏电保护开关，并具备输出短路保护功能，确保学生实训操作绝对安全。教师机可对学生单元进行电源集中控制与管理，便于课堂组织与管理。
结构坚固，配套齐全：实训桌采用优质钢材制造，表面经防锈防腐喷塑处理，桌面为防火耐磨密度板。装置配套齐全，从电源、仪表到专用工具、耗材一应俱全，开箱即可投入教学使用。
三、 技术性能与系统配置

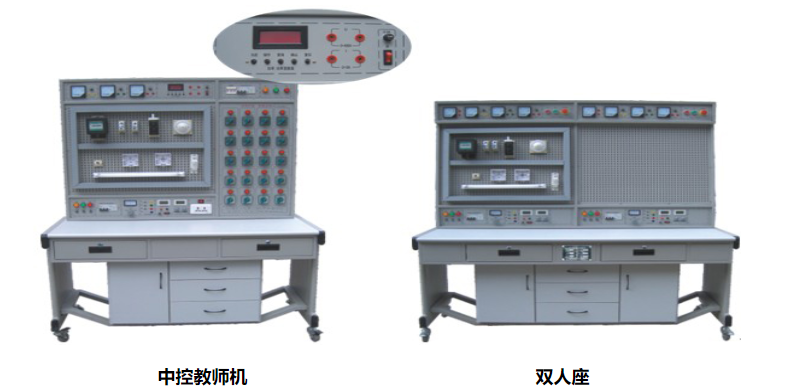

（一）教师总控台（可选）
电源输入：三相四线 380V±10% 50Hz
核心仪表：配备高精度智能型功率/功率因数表，可测量、记录并查询多组负载的功率参数。
集中管理：可同时对多达20台学生设备的电源进行通断控制与状态监控，并配有总漏电与过载保护。
（二）学生实训考核单元（单人/双人座可选）
电源输出：提供带安全保护的三相四线电源、0-30V/2A可调直流稳压稳流电源，以及多个单/三相插座。
结构尺寸：双人座规格约1650×750×1650mm，空间宽敞，适合协作学习。
四、 丰富的实训考核项目
基于本电工工艺实训考核装置，通过搭配不同元器件模块，可完成包括但不限于以下五大类数十个实训项目：
1. 电气控制线路安装与调试
电机基本控制：点动、自锁、多地控制、顺序控制。
电机正反转控制：接触器联锁、按钮联锁、双重联锁。
电机降压启动与制动：Y-△降压启动、串电阻降压、能耗制动、反接制动。
自动控制：自动往返、行程控制。
2. 典型机床电路故障排查
模拟C620-1型车床、电动葫芦、Y3150型滚齿机等真实工业设备的电气控制线路，进行安装、调试与故障维修训练。
3. 室内照明与配电线路
白炽灯、日光灯控制电路。
声控、触摸、人体感应智能开关应用电路。
单相/三相电度表（直接与间接）安装与接线。
4. 电工仪表与测量电路
电压表、电流表安装。
电流互感器的星形、三角形、不完全星形等多种接线方式实训。
5. 其他综合技能
单相电动机控制、双速电机控制等。
五、 基本器材配备（以双人座为例）
本装置提供高度仿真的工业级元器件，全部适配网孔板安装，主要包含：
低压电器：正泰品牌交流接触器、热继电器、时间继电器、中间继电器、各类开关、熔断器、行程开关等。
电工仪表：单相/三相电度表、电流互感器。
照明组件：日光灯、节能灯、声光控/触摸/人体感应开关、调光开关等。
电机：三相鼠笼式异步电机、双速异步电机。
工具与耗材：配备万用表、电工工具套件（螺丝刀、剥线钳、尖嘴钳等）、走线槽、接线端子及足量导线。
