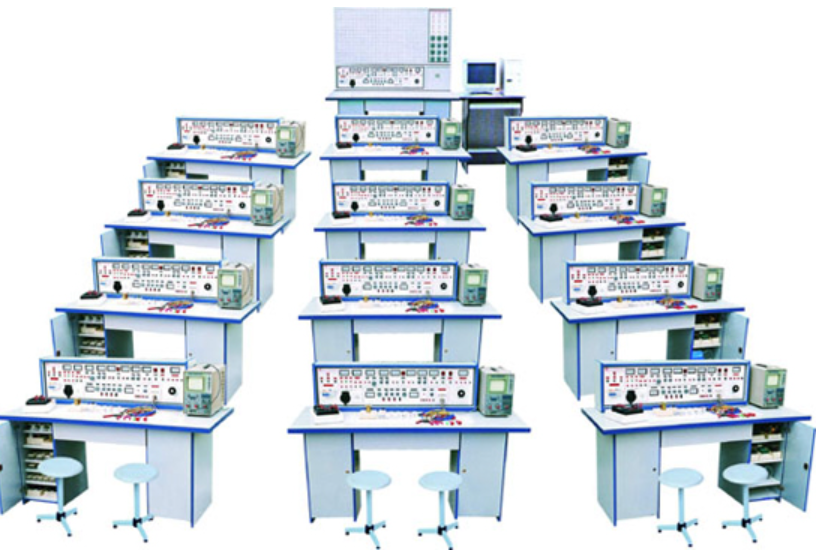

通用电工电子实验台

通用电工电子实验台

目前，国内众多院校的电工电子实验室面临着设备老化、功能不全的普遍困境。许多学校的电工电子实验台和实验室装置采用分体式结构，或为满足临时教学需求而自行组装。这类自制设备往往因加工工艺粗糙、功能缺失，不仅难以完成教学大纲规定的实验项目，更存在显著的安全隐患。元器件管理混乱、采购困难等问题，进一步加剧了实验教学开展的难度。针对这一现状，我厂充分借鉴国际先进经验，结合国内高等教育与职业教育的实际教学需求，成功研制出新一代集成化、专业化的通用电工电子实验台。本产品旨在为各类院校提供安全、高效、功能完备的实验室解决方案。

核心优势：通用电工电子实验台的卓越特点

本款通用电工电子实验台在设计上深度融合了安全性与功能性，具备以下突出特点：

1. 全方位安全防护体系：实验台配备了完善的多重安全保护措施，包括漏电保护、过载保护等，从根本上预防人身与设备事故的发生，确保实验过程绝对安全。

2. 模块化创新设计：实验桌中央配备大型通用电路板，采用高强度工程塑料注塑成型，表面分布科学合理的互联插孔。透明的元件盒可任意拼插组合实验电路，盒盖印有永久清晰的元件符号，兼具优异的直观性与美观性。独特的压卡式结构使维修拆卸极为简便。

3. 规范化管理，提升效率：所有实验元器件均分类存放于实验桌下部带锁的左右储物柜中，这一设计极大地提升了元器件的管理水平和实验室的规范化程度，有效减轻了教师准备实验的负担。

广泛应用领域：满足多层级教学需求

本通用电工电子实验台具有广泛的适用性，是理想的教学实验平台：

• 适用院校：完美适用于高等院校、中等专业学校、职业技术学校及技工院校。

• 适用课程：全面支持《电工学》、《电工原理》、《电子技术》等核心课程的教学实验。

• 实验覆盖范围：可完成包括交直流电路、振荡电路、磁路电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路等在内的数十种实验项目。

该设备是传统实验室设备更新换代以及新建、扩建实验室的理想选择。其配备水平是衡量学校实践教学条件与综合实力的重要标志。

详细结构与功能解析

以下是本通用电工电子实验台（以标准型号为例）的结构与功能部件详解：

注：部分高端型号（如电工、电子、电拖三合一实验台）还额外包含直流电机、调速装置及相关指示仪表。

关键性能技术指标一览

本通用电工电子实验室装置的主要技术参数如下，体现了其稳定、强大的输出能力：

• 输入电源：三相四线制。

• 输出电源与信号：

• A单元：三相四线电源输出。

• B单元：提供多档位低压交流输出（3, 6, 9, 12, 15, 18, 24V）。

• C单元：双路0～30V连续可调直流稳压电源，内置过载短路保护，最大输出电流2A。

• D单元：固定5V/0.5A直流稳压输出。

• E单元：0～240V交直流连续可调电源。

• 函数信号发生器：可产生正弦波、三角波、矩形波，频率范围5Hz-550kHz，输出幅度可调。

• 智能测量：集成高精度智能交流电表，可同时测量并显示电压、电流、功率、电能等参数。

• 安全标准：整机绝缘电阻 > 5MΩ。
