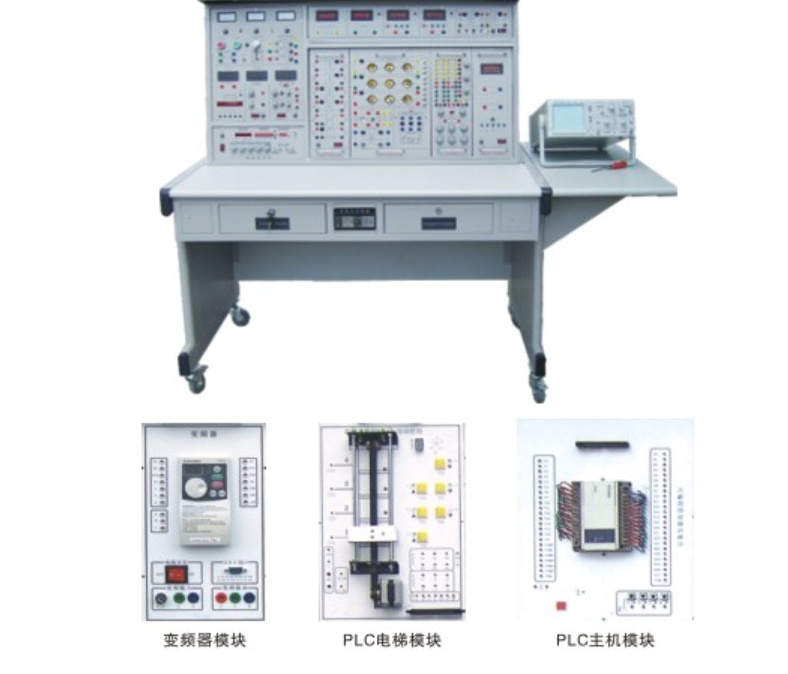

电工电子电力拖动PLC变频调速综合实验装置）

电工电子电力拖动PLC变频调速综合实验装置）

在当今高等工程教育与职业技能培训不断追求高效、集成与创新的背景下，一款能够覆盖电类学科全链条实验、支持从原理验证到综合创新的教学设备至关重要。为此，我们倾力打造了这款电工电子电力拖动PLC变频调速综合实验装置。本装置严格遵循教学大纲，融合模块化、开放式设计理念，集成了交直流电源、测量仪表、信号源、电机驱动及先进控制单元，完美实现了电工、电子、电力拖动、PLC可编程控制与变频调速技术的深度融合，是构建现代化、高水平实训实验室的核心基石。

一、 核心设计理念与突出特点

1. 高度集成，综合性强：本装置名副其实，真正做到了电工电子电拖PLC变频调速实验功能的全覆盖。一台设备即可支持电路原理、模拟数字电路、电机控制、工业自动化（PLC）与变频调速等多门核心课程的全套实验，避免了传统教学中设备分散、管理不便的痛点，极大提高了实验室空间利用率和教学效率。

2. 灵活组合，适应性强：采用“主体平台+功能挂箱”的模块化积木式结构。教学深度与广度可自由调整，用户可根据教学进度，灵活选配或开发新的实验挂箱。这种设计使得本综合实验装置既能满足基础普及性教学，又能支持研究性的提高实验与课程设计，具备了长久的教学生命力。

3. 配置完整，一致性好：从精密仪器仪表、多功能电源到专用实验连接线，均提供成套高标准配置。所有元器件均经过优化选型，确保多组学生实验数据具备良好的同一性和可重复性，极大方便了教师的授课组织与成绩评定，保证了教学质量的标准统一。

4. 直观安全，维护便捷：整体结构采用优质钢材与铝合金框架，结合直观明晰的功能挂箱。电源网络、仪表显示、控制单元布局一目了然，电工电子电力拖动与PLC变频调速等各功能区任务明确。这种设计不仅降低了学生操作难度，也使得设备日常维护与故障排查更为简便高效。

二、 完备的系统功能

本电工电子电力拖动综合实验台作为一个完整的教学平台，可提供实验所需的一切资源：

• 基础供配电子系统：提供三相/单相交流电源、可调直流稳压电源、可调恒流源、函数信号发生器（含频率计）及多种受控源。

• 测量子系统：配备高精度交直流电压表、电流表、功率表、功率因数表等，满足各类电路参数的测量需求。

• 核心执行与控制子系统：集成三相/单相电机、PLC可编程控制器、变频调速器及全套低压电器（接触器、继电器、按钮开关等），构成了从传统继电控制到现代智能控制的完整闭环。

三、 主要技术参数

• 输入电源：三相四线/五线 380V ±10% 50Hz

• 工作环境：温度-10℃ ~ +40℃，相对湿度<85%(25℃)

• 装置容量：<1.5KVA

• 外形尺寸（约）：167cm × 73cm × 153cm

四、 覆盖广泛的实验项目体系

本装置支持的实验项目构成了一个从基础到前沿的完整教学体系：

（一）电工与电路分析基础

包含基本仪表使用、基尔霍夫定律、叠加/戴维南/诺顿定理验证、一阶/二阶动态电路、RLC串并联谐振、交流电路参数测量、三相电路、互感与变压器特性等近30个经典实验。

（二）电子技术（模拟与数字）

• 数字电路：涵盖门电路、触发器（RS、JK、D）、555时基电路、计数器、译码器、加法器、数据选择器、A/D与D/A转换等组合与时序逻辑实验。

• 模拟电路：提供固定线路板（如单管/负反馈放大器、差动放大、OTL功放等）与分立元件平台，可完成整流、滤波、稳压、运放及多种趣味性、设计性实验。

（三）电力拖动与继电控制

涵盖电机控制的全部经典环节：从点动、自锁、正反转联锁，到Y-△降压启动、串电阻降压、能耗制动、反接制动等。并模拟C620车床、电动葫芦等真实机床设备电气线路，进行安装与故障排查训练。

（四）PLC可编程控制技术

从基础的逻辑指令、定时器计数器应用，到高级的移位寄存器、数据处理功能。提供包括交通灯、搅拌机、四层电梯、自动送料装车、自动售货机、水塔供水、自动洗衣机等十多个贴近工业实际的PLC控制模拟项目，培养学生的编程与系统集成能力。

（五）PLC与电气控制综合

实现PLC对三相异步电动机的点动、自锁、正反转、Y-△启动等项目的直接控制，完成从传统继电器逻辑到现代程序控制的思维跨越。

（六）变频调速技术

全面学习变频器原理与应用：包括功能参数设置、多段速控制、模拟量无级调速、PID控制、基于PLC数字量/通信控制等。并通过恒压供水系统模拟，将变频调速技术与过程控制有机结合。

五、 核心价值与总结

本电工电子电力拖动PLC变频调速综合实验装置不仅仅是一套实验设备，更是一个一体化的电类综合教学解决方案。它通过将五大技术领域有机整合在一个平台上，打破了学科壁垒，为学生提供了从电路认知、电子设计、电机驱动到智能控制系统集成与调试的完整、连贯的学习与实践体验。其模块化、开放式的设计也为教师的科研与二次开发提供了广阔空间。投资此套设备，是建设高水平、高利用效率的电气、自动化类实训室，培养符合新时代产业需求的复合型、创新型工程技术人才的战略性选择。
