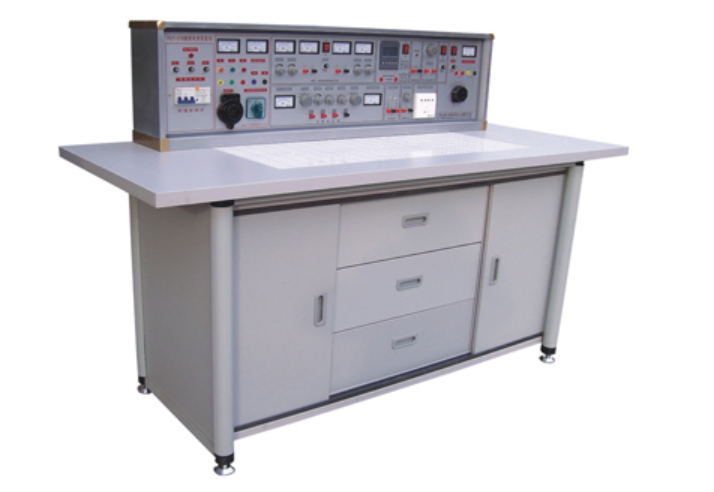

通用智能型电工、电子实验与技能实训考核台

通用智能型电工、电子实验与技能实训考核台

面对当前职业院校、高等院校在电工电子类课程教学中普遍存在的实验、实训、考核环节脱节，设备功能单一，资源利用率不高等痛点，我公司隆重推出新一代通用智能型电工、电子实验与技能实训考核台。本设备创造性地将电工、电子、电拖实验与电工、电子、电拖实训考核功能深度融合，实现了“一室多用、资源共享”的先进理念，有效节约实验室空间与建设成本，大幅减轻指导教师的管理负担。

产品核心优势与特点

本系列通用智能型电工电子实验与技能实训考核台绝非传统设备的简单堆砌，而是一套系统化的教学解决方案，具备以下显著特点：

• 三位一体，功能全覆盖：单台设备即可无缝支持电工学、电工原理、电子技术、电力拖动、电气控制等多门核心课程的教学需求。既能完成从交直流电路、模拟/数字电路到电气控制的理论验证性实验，又能进行系统的技能实训与考核，实现从理论到实践的无缝衔接。

• 先进实验方法，灵活高效：引进德国职业教育先进的实验教学模式，核心采用九孔通用万能实验板与分立式透明元件盒。学生可像搭积木一样自由组合实验电路，元件重复利用率高，极大增强了实验的灵活性与趣味性，有力培养了学生的动手能力和创新思维。

• 实训体系完善，技能提升显著：

• 电子技能实训：通过二十几类贴近工程的实用电路（涵盖开关、音频、信号发生、测量控制等）的制作、调试全流程训练，使学生熟练掌握电路原理图与PCB图阅读、元器件检测筛选、焊接工艺及整机调试排故等核心职业技能。

• 电工电拖技能实训：课程从安全用电规范、常用工具仪表使用开始，系统训练电工基本操作、电动机安装维护、基本及典型生产机械控制线路的安装、调试与故障检修。体系化训练可使学员技能水平达到国家职业技能鉴定中级工及以上标准。

• 设计科学，实用与趣味并存：设备集科学性、验证性、实用性、趣味性于一体，是各类院校及培训机构新建、改建高标准、高效率、高利用率的电工电子电拖综合实验室的理想核心设备。

设备结构与功能详解

本智能型电工电子实训考核台结构设计严谨，人机交互友好，具体构成如下：

1. 实验台主体框架

• 外形尺寸：123cm（长）× 35cm（宽）× 20cm（高），结构紧凑稳固。

• 内置智能型多功能交流电路测量电表，可实时同屏测量并液晶显示电路中的电流(I)、电压(U)、功率(Kw)、电能(Kwh)及工作时间(T)，数据直观精确。

2. 一体化电源与信号系统

• 输入：三相四线制工作电源，配备总开关、漏电及过载保护、试验按钮，安全可靠。

• 多单元输出：

• A单元：提供三相四线及地线输出。

• B单元：提供3V、6V、9V、12V、15V、18V、24V多档低压交流电源。

• C单元：提供双路0～30V连续可调直流稳压电源，具备过载、短路及预设式限流保护，电压、电流双显。

• D单元：提供直流5V/0.5A稳压输出。

• E单元：提供0～240V连续可调交直流电源。

• F单元：提供220V仪器供电插座。

3. 集成化信号源与测量模块

• 函数信号发生器：可输出正弦波、三角波、矩形波，频率范围5Hz-550kHz，具有输出幅度指示与调节功能。

• 单次脉冲源：提供手动触发的一对正负脉冲。

• 音频功率放大器：用于信号放大或寻迹。

4. 人性化操作与存储设计

• 实验桌面：尺寸160×70cm，宽敞耐用。桌面集成通用电路板（规格35×90cm），供元件盒灵活拼插实验。

• 储存系统：配备左右带锁储存柜、中部抽屉及元件储存板，方便分类存放实验模块挂箱、透明元件盒、常用工具及实训电路板，保持实验室整洁有序。

主要技术指标

• 电源稳定度：<10⁻²

• 负载稳定度：<10⁻²

• 纹波电压：<5mV

• 漏电保护：动作电流 ≤30mA

• 绝缘电阻：>5MΩ

• 测量电表精度：1.0级
