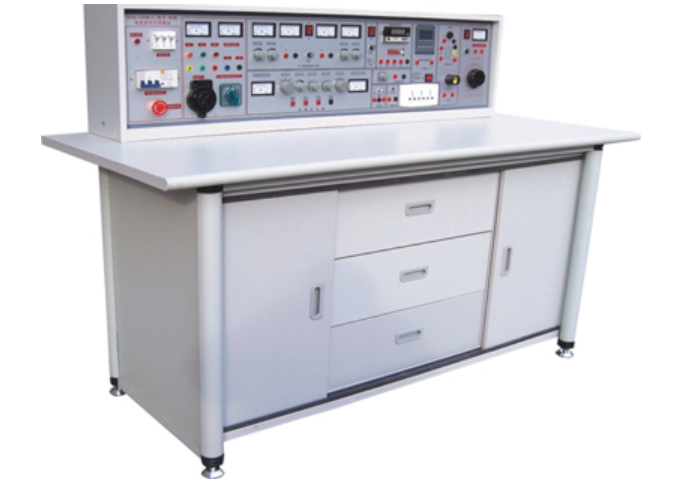

电工、电子、电力拖动技能实训考核台

电工、电子、电力拖动技能实训考核台

随着我国电子工业与信息产业的迅猛发展，培养一线高素质技术技能型人才已成为职业教育的核心任务。为深入贯彻落实《教育部关于以就业为导向，深化高等职业教育改革的若干意见》精神，将学生动手能力、实践能力与可持续发展能力的培养置于首位，我们专门研发了这款集先进性、实用性与安全性于一体的电工、电子、电力拖动技能实训考核台。本设备综合了“电子电器类”、“电子技术应用类”及“电子信息类”相关课程的教学大纲要求，是开展《电工技能训练》与《电子技能训练》的理想平台，旨在通过系统化、项目化的实训，大幅提升学生的综合职业能力。

一、 产品设计理念：对接产业，聚焦技能

本电工电子电力拖动技能实训考核台的设计，打破了传统实验室的教学模式，注重理论与实践的深度融合。

• 电子技能实训模块：通过基础技能操作与二十多类实用电路的制作、调试，使学生完整掌握电子产品从原理图识读、PCB图理解、元器件选型测试，到焊接组装、整机调试的全流程工艺。设备配备多套专用实训电路板及相应元器件，实训内容涵盖开关、音频、信号发生、计数译码、显示测量及控制等核心电路，有效锻炼学生分析和解决实际问题的能力。

• 电工技能实训模块：围绕安全用电、常用工具仪表使用、电工基本技能、电动机的安装维护与故障处理、典型电气控制线路的安装调试维修等核心项目进行系统训练。该模块设计科学，循序渐进，可帮助学生达到劳动与社会保障部门职业技能鉴定的中级以上水平，使其毕业后能快速适应岗位需求。

• 电力拖动技能实训模块：作为电工电子电拖技能实训设备的核心之一，该模块专注于电动机控制技术。学生可通过本设备深入学习与实操电力拖动系统的各种控制线路，掌握其设计、安装与故障排查技能，为从事现代工业自动化设备维护与管理打下坚实基础。

本电力拖动技能实训考核台采用模块化、层次化设计，各院校可根据不同学制与生源特点灵活选择实训项目，兼具科学性、验证性、实用性及趣味性，是高等院校、职业院校及各类培训机构开展实训教学、技能考核与鉴定的必备装备。

二、 实验室设备的实验台及操作桌结构详解

1. 实验台主体结构与性能参数

实验台作为电工电子电力拖动技能实训装置的核心，集成了多种电源、信号源及测量仪表，功能全面，保护完善。

• 1.1 电源系统：采用三相四线输入，具备指示灯、嵌入式保险盒及漏电开关二级保护，并设有应急开关，安全可靠。

• A组：三相输出电压监视功能，通过换相开关清晰指示。

• B组：三相电源输出，通过万能开关控制，配有安全插座，安全性高。

• C组：0-220V通用电源输出，为外接仪器供电。

• D组：0-240V可调交直流电源，带表指示。

• E组：固定+5V直流稳压电源，最大输出电流500mA。

• F组：双路0-30V可调恒流稳压电源，智能换档，具备预设限流保护，电压、电流由高精度数字表显示，性能稳定。

• 1.2 信号系统：

• 单次脉冲源：提供标准正负脉冲。

• 函数信号发生器：可输出正弦波、三角波、矩形波，频率范围5Hz-550kHz，输出幅度可调，满足多种电路实训需求。

• 音频功率放大器：可用于信号放大或寻迹。

• 1.3 智能测量系统：

• 智能型直流电流表：0.5级精度，多量程，具备超量程保护及上下限报警功能。

• 智能型多功能交流测量电表：可同时测量电流、电压、功率、电能及时间，液晶显示，数据全面直观。

• 1.4 其他辅助单元：内置变压器、喇叭、蜂鸣器、灯头座等，并针对电力拖动实训需求，部分型号设有直流电动机调节旋钮与指示表，全方位满足实训需要。

2. 实验操作桌

操作桌采用坚固耐用的双面饰面板与铝合金框架制成，尺寸为160×70×80cm，美观大方，不易变形褪色。结构设计人性化，配有工具抽屉与左右储物柜，方便存放元器件与实训工具，保持实训环境整洁有序。

三、 核心优势总结

这款电工、电子、电力拖动技能实训考核台不仅是简单的教学设备，更是一套完整的技能培养体系。它紧密对接行业标准与岗位需求，通过丰富的实训模块、可靠的硬件配置与安全的设计，为学生构建了一个从认知到精通、从技能到创新的完整学习路径。选择我们的电力拖动教学实验台，就是选择了一条高效、可靠的高技能人才培养通道，是提升院校实训教学水平与核心竞争力的明智之选。
