模电、数电、微机接口及微机应用综合实验室成套设备

模电、数电、微机接口及微机应用综合实验室成套设备

在当今电子信息技术与计算机科学高度融合的背景下，高等院校及职业院校的电子、计算机、自动化等相关专业急需功能强大、配置完善的实验教学平台。本模电、数电、微机接口及微机应用综合实验室成套设备正是为满足这一核心需求而精心研发。本设备专为86系列微机原理课程深度定制，广泛吸纳了各院校一线教师的宝贵意见，不仅强化了系统的开发灵活性与扩展能力，更创新性地实现了模拟电子技术实验、数字电路实验、微机原理与接口实验及微机控制应用实验的完美融合。这套微机接口与微机应用综合实验设备，成功构建了一个开放、创新的实验环境，有力支撑了从专业基础到课程设计乃至毕业设计的全链条教学，真正实现了“一机多用、节省资源、提升效能”的建设目标，是实验室一步到位、提升规模的理想选择。

一、 产品核心优势与教学意义

本套模电数电微机接口综合实验台的研制，具有深远的教学意义和实践价值：

1. 高度集成，节约资源：创新性地将专业基础课（模电、数电）、专业课（微机原理）、综合实践（微机应用）的实验功能融为一体。一套设备即可满足多门课程、多个层次的实验需求，极大节省了实验室空间、设备采购资金及后期管理维护成本。

2. 开放平台，激发创新：设备提供了开放的硬件平台和丰富的接口，旨在提高学生的独立思维能力、动手能力和解决复杂工程问题的能力。特别是新增的微机控制实验，如步进电机、直流电机控制等，使得微机原理的学习从理论深度走向应用广度。

3. 配置齐全，教学无忧：为配套本微机原理与接口实验设备，我们专门为教师编写了详尽的实验指导书，涵盖实验目的、电路原理图及完整的汇编语言与C语言参考程序，并附赠程序软盘，极大减轻了教师的备课与实验辅导负担，使教学更专注、更高效。

二、 设备详细功能与结构解析

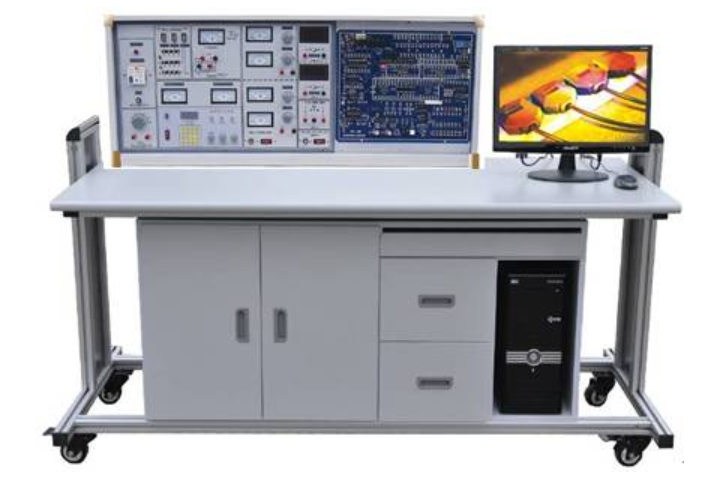

本微机接口及微机应用综合实验室设备主要由实验台主体构成，结构科学，功能分区明确。

（一）实验台核心功能区

1. 高精度、多路输出电源系统

• 输入：AC 220V±5%，50Hz，带电源指示灯。

• 输出：具备保险丝和漏电保护开关双重安全机制。

• A组：低压交流电源，3-24V分七档可调，输出电流1.5A，带电流指示。

• B组：两路独立0-30V直流稳压电源，继电器自动换挡，连续可调，输出电流2A，具备预设式限流保护。

• C组：固定+5V直流稳压电源，输出电流0.5A，为数字电路提供核心电压。

• D组：单相市电输出插座，方便外接仪器。

2. 高性能功率输出函数发生器/频率计

• 采用DDS数字频率合成技术，产生高精度正弦波、方波、三角波。

• 大屏幕LCD实时显示频率、波形和衰减值。

• 频率范围宽：0.1Hz ~ 3MHz，支持键盘直输设定。

• 正弦波输出幅度≥10V，具备20dB/40dB衰减；方波占空比1%-99%可调。

• 内置高精度频率计，测量范围高达100MHz，自动量程切换。

3. 微机接口与微机应用模块

• 微机接口部分：标配PC总线扩展卡、8279键盘显示接口、六位数码管显示。集成经典接口芯片电路：I/O地址译码、8255并行口、8253定时/计数器、ADC0809模数转换、DAC0832数模转换等。

• 微机应用部分：集成声传感器、继电器、喇叭、直流电机与步进电机驱动电路，可完成丰富的微机控制课程设计与毕业设计项目。

4. 辅助电路与测量单元

• 提供多种规格IC插座（40P、20P、16P、14P）、逻辑电平开关、LED显示、标准时钟源（1MHz、2MHz）及逻辑笔。

• 七段译码器及数码管显示单元。

• 外配高精度交直流二用数字电压表（0-99.9V）和电流表（0-1000mA），精度达0.5级。

三、 实验室成套设备构成与配置（以24座标准实验室为例）

本套模电数电综合实验系统采用模块化、透明化设计，配置豪华，具体清单如下：

表一：模电/数电透明创新实验模块元件清单（每套核心部件）

该模块囊括了从电阻、电容、电感、二极管、三极管、晶闸管，到核心集成电路（如运放UA741、定时器NE555、功率放大器LA4101、数模/模数转换芯片DAC0832/ADC0809）以及全系列TTL/CMOS数字逻辑芯片（74LS00、74LS138、74LS160、CD4011等）在内的数百个元器件。所有元件均封装于透明模块盒内，标识清晰，耐用且易于管理，完全满足模拟电子技术实验和数字电路实验的所有基础与拓展需求。

四、 可完成的核心实验项目汇总

本套设备支持超过一百个实验项目，是名副其实的综合实验室成套设备。

（一）微机接口与微机原理实验

1. I/O地址译码实验

2. 简单与可编程并行接口实验（8255）

3. 串行通信实验（8251/8250）

4. A/D（ADC0809）、D/A（DAC0832）转换实验

5. 可编程定时器/计数器实验（8253）

6. 七段译码显示与中断控制实验

7. DMA通讯实验

（二）微机应用与控制实验（课程/毕业设计）

1. 竞赛抢答器、数字录音机、电子琴实验

2. 交通灯控制、继电器控制实验

3. 步进电机与直流电机控制实验

4. 集成电路测试、8279键盘与显示控制实验

（三）数字电路实验

涵盖门电路测试、组合逻辑电路（编码器、译码器、数据选择器、加法器）、时序逻辑电路（触发器、计数器、寄存器）、脉冲电路（单稳态、多谐振荡器）及综合应用（电子秒表）等超过30个经典实验。

（四）模拟电子技术实验

涵盖半导体器件特性、基本放大电路（单管、多级、差分）、集成运放应用（线性与非线性）、功率放大器、直流稳压电源、晶闸管可控整流电路等超过20个基础实验。利用丰富元件，还可扩展完成负反馈、滤波、波形发生、电源电路等近50个深入研究实验。
