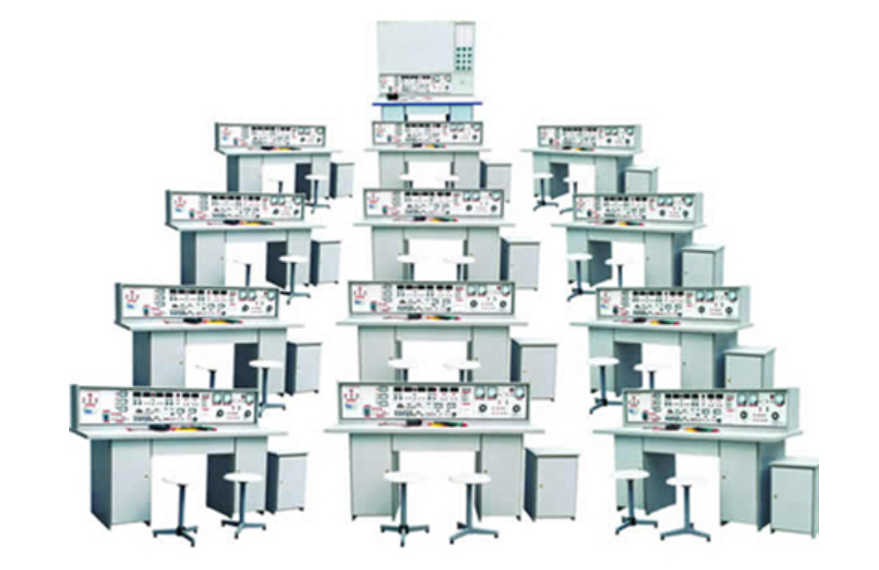

电工、模电、数电、电气控制（带直流电机）五合一综合实验室设备
在工程教育与职业培训蓬勃发展的今天，建设功能全面、技术先进的实验室是各类院校提升教学质量、培养应用型人才的关键。为满足电工电子类课程的深度教学需求，我们隆重推出这款电工、模电、数电、电气控制（带直流电机）五合一综合实验室设备。本产品完美融合了电工原理、电路分析、模拟电子技术、数字电路及电机电气控制五大核心课程模块，是现有实验室设备升级换代或新建、扩建实验室的理想选择。其先进的配置不仅是学校教学水平上台阶、评估上等级的重要标志，更为学生构建了一个从理论到实践、从基础到综合的完整技能培养平台。
一、 设备核心定位与教学价值
本套五合一综合实验室成套设备专为高等院校、高级职业学校、技师学院等对实验教学有较高要求的机构设计。它成功解决了传统实验室功能单一、设备分散、管理复杂的痛点，实现了“一机多能、一室多用”的革命性突破。
高度集成，节约高效：一套设备即可完成电工学实验、模电数电实验及电气控制设备实训，极大节省了实验室空间与设备采购资金，降低了后期维护与管理复杂度。
功能拓展，能力进阶：在经典的“四合一”（电工、模电、数电、电气控制）基础上，创新性地融入了直流电机调速与控制环节。学生不仅可进行基础电路与电子技术实验，更能深入完成直流电机的启动、调速、反转与制动等综合性、设计性实验，有效衔接理论知识与工业应用。
开放创新，管理规范：采用模块化、透明化的元件盒设计，实验电路拼插灵活，直观性强。元器件集中存放于专用柜中，取用方便，极大提升了实验室管理的规范化与标准化水平，减轻了教师的准备工作负担。
二、 设备结构与核心功能详解
本套电工模电数电综合实验台设计科学，安全可靠，功能强大。实验台与实验操作桌功能协同，构成完整的教学单元。
1. 实验台核心性能与供电系统
1.1 多功能、高等级电源系统
实验台具备完善的多级安全保护（保险丝、漏电开关），提供丰富、稳定的交直流电源输出：
输入电源：三相四线制（部分型号为单相），输入指示明确。
A组输出：提供0～430V连续可调的三相交流电源，同时可获得0～240V单相可调电源，满足电气控制实验及电机驱动的高阶需求。
B组输出：低压交流电源，3-24V七档可调，最大电流1.5A。
C组输出：固定5V直流稳压电源，专为数字电路供电。
D组输出：双路0-30V连续可调直流稳压稳流电源，电压/电流双显，是模拟电子技术实验的核心能源。
E组输出：通用单相市电插座，方便外接仪器。
专用直流电机电源：0-220V直流输出，专为新增的直流电机实验模块供电，并配有Ia、If指示及Ra、Rf调速环节。
1.2 高精度函数信号发生器与频率计
波形多样：可输出正弦波、三角波、方波、脉冲波、锯齿波及TTL方波。
宽频带：频率范围0.1Hz至2MHz，覆盖教学全部需求。
高性能：输出幅度高（最高15Vp-p），失真度低，具备压控振荡（VCF）和占空比连续可调功能，并配有20/40/60dB衰减。
等精度频率计：测量范围1Hz-100MHz，六位数码管显示，闸门时间多档可选，测量精准。
1.3 其他辅助功能单元
音频功率放大器：用于电路扩音或信号寻迹，增强实验效果。
七段译码显示：集成3组译码器与数码管，方便数字电路实验。
外测仪表：高精度交直流两用数字电压表、电流表，测量方便。
单次脉冲源：提供正负脉冲对，适用于时序电路触发。
2. 创新实验操作模式
本设备的核心亮点在于其通用电路插板设计。操作桌中央配备注塑成型的九孔通用插板，元件盒可任意拼插构成实验电路。元件盒采用透明盒体与科学压卡式结构，元件符号清晰永久，内部器件一目了然，既保证了优异的直观教学效果，又实现了元器件的便捷维修与规范管理。
三、 可完成的典型实验项目体系
凭借五合一的集成优势，本套设备支持的电工电子类实验项目极为丰富，远超百项，主要涵盖以下五大模块：
（一）电工基础与电路分析实验
涵盖直流/交流电路、谐振、三相电路、变压器、互感器等所有基础电工实验。
（二）模拟电子技术实验
涵盖二极管/三极管特性、基本放大电路、集成运放应用、功率放大、直流稳压电源等全部模电核心实验。
（三）数字电路实验
涵盖门电路测试、组合逻辑（编码/译码/数据选择）、时序逻辑（触发器/计数器/寄存器）及综合应用实验。
（四）基础电气控制实验
利用交流电源及模块，可完成继电器、接触器控制系统等经典电气控制实验。
（五）直流电机控制专题实验（核心特色）
此为本设备超越普通“四合一”设备的核心增值部分，可深入进行：
直流电机启动特性实验
直流电机调速控制实验（利用Ra、Rf调速环节）
直流电机正反转控制实验
直流电机制动方法与实验
