一、 产品概述

机床电气控制技术及工艺实训考核装置是一款集教学、实训、考核于一体的现代化、模块化综合实训平台。本装置以创新的“网孔板”结构为核心，主要由实训考核桌、智能电源控制箱、模块化实训元器件及标准化网孔板组成。网孔板表面均布标准化网孔，其革命性设计在于：所有电器元器件均安装于特制底座上，与网孔板完美兼容。实训时，学生无需如传统方式般使用工具进行繁琐的螺丝固定，仅需将所需元器件模块在网孔板上选好位置，执行“一插一拉”即可牢固安装。此独创设计（导轨式结构，仿冒必究）彻底解决了长期困扰教学领域的元器件安装效率低下问题，将精力聚焦于核心技能训练。

本装置的核心教学价值在于，要求学生独立完成元器件的合理规划安装、线路的规范布局与连接，全过程真实模拟电气控制柜的安装工艺，从而有效培养学生的电工基本技能与电气工艺操作规范。通过增配不同的元器件模块，本装置能够全面覆盖大中专院校、职业院校、技工学校的《机床电路控制技术》、《电工技能训练》、《维修电工技能鉴定》、《电气控制技术》等核心课程的实训需求，同时也是进行电工职业资格认证实操考核的理想设备。

二、 核心特点

1. 革命性的安装方式：摒弃传统费时费力的螺丝固定模式。所有电气元器件采用模块化导轨式安装底座，在网孔板上实现“即插即用”，安装、更换、扩展极为便捷，大幅提升实训效率，便于开发新项目。

2. 高效集约的管理模式：独特的“一拖多”中控系统设计。一套教师主控台可管理多台学生实训台，统一供电与监控，极大节约用房面积与基建投资，仅需接入三相四线电源即可投入运行，部署灵活。

3. 全方位的安全保护体系：装置集成电压型漏电保护器和电流型漏电保护器，构成双重人身安全防护。所有电源输出均具备实时监测及短路保护功能，全面确保操作者的人身安全与设备安全。

4. 高度仿真的综合实训平台：基于模块化设计，可灵活配置成多种典型机床的电气控制系统（如车床、铣床、磨床、钻床等），是进行机床电气控制技术综合实训与工艺考核的完美平台。

三、 技术性能与系统功能

（一） 教师主控台（中控系统）

教师主控台可对实训室内所有学生机进行电源管理、监控与统一控制。

1. 输入电源：三相四线 380V±10% 50Hz

2. 工作环境：温度-5℃～+40℃；相对湿度＜85%(25℃)

3. 装置容量：＜1.5KVA

4. 外形尺寸：1600mm×750mm×1650mm

5. 智能测量仪表

• 交流电流表：6L2型，0-5A，3只，精度1.5级。

• 智能型功率/功率因数表：采用微电脑与高速高精度A/D转换芯片，全数显窗口，键控操作。可精确测量负载的有功功率、无功功率、功率因数及负载性质，测量精度0.5级。具备数据存储功能，可记录并查询15组测试数据。

6. 电源输出与控制

• 三相电源输出：提供带漏电、过载保护及线电压指示的三相四线安全电源，设有急停按钮。

• 直流电源：一组0-30V/2A连续可调直流稳流稳压电源，带预设式限流保护。

• 供电插座：配备多组三极、四极电源插座。

• 学生机管理：配备20路学生电源通断控制开关及工作状态指示，具备总漏电和过载保护。

（二） 学生实训考核单元（单/双人座）

1. 输入电源：三相四线制 380V±10% 50Hz

2. 工作环境：-5℃～+40℃；相对湿度＜85%(25℃)

3. 装置容量：＜1KVA

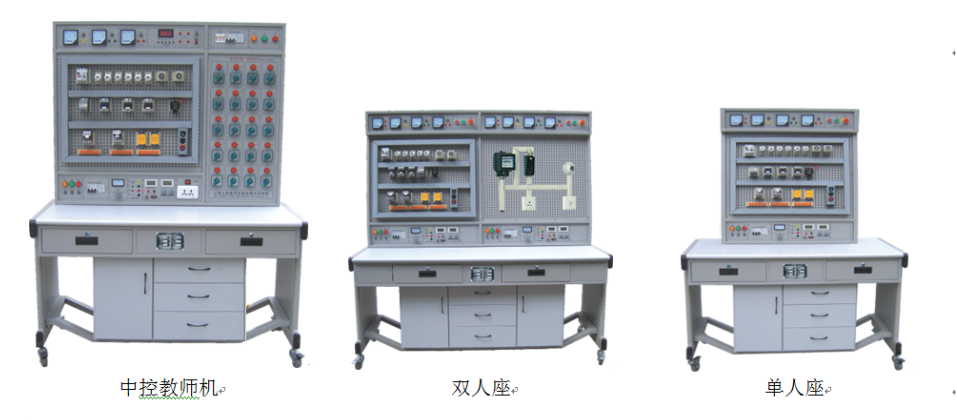

4. 外形尺寸：单人座 1300×750×1650mm；双人座 1650×750×1650mm

5. 电源与仪表

• 安全电源：带漏电、过载保护及线电压指示的三相四线输出，设急停按钮。

• 测量仪表：0～500V交流电压表1只，0～5A交流电流表3只，精度均为1.5级。

• 供电插座：配备多组单相、三相插座。

四、 实训考核桌

桌体采用优质钢材，铁质双层亚光密纹喷塑结构，坚固耐用。桌面采用防火、防水、耐磨高密度板，造型美观大方，专为工业环境设计。

五、 可完成的典型实训考核项目

通过搭配不同元器件模块，本装置可扩展完成以下丰富的机床电气控制实训与工艺考核项目（包括但不限于）：

1. 三相异步电动机直接启动控制电路

2. 三相异步电动机点动与自锁控制电路

3. 三相异步电动机Y-△降压启动控制电路

4. 三相异步电动机按钮与接触器双重联锁正反转控制电路

5. 工作台自动往返循环控制电路

6. 双速交流异步电动机变速控制电路

7. 电动葫芦电气控制线路仿真

8. C6140型普通车床电气控制线路仿真与排故

9. C650-2型普通车床电气控制线路仿真与排故

10. M7120/M7130K平面磨床电气控制线路仿真与排故

11. M1432A万能外圆磨床电气控制线路仿真与排故

12. X62W型万能铣床电气控制线路仿真与排故

13. Z3050/Z3040B/Z35摇臂钻床电气控制线路仿真与排故

14. T68卧式镗床电气控制线路仿真与排故

六、 基本器材配置清单（单人座标准配置，双人座×2）

配套工具清单：

• 万用表（MF-47） 1只

• 螺丝刀（一字、十字） 2把

• 尖嘴钳 1把

• 剥线钳 1把

• 电工刀 1把

• 试电笔 1支

• 卷尺 1只

• 钢锯 1把

• 手枪钻 1把
