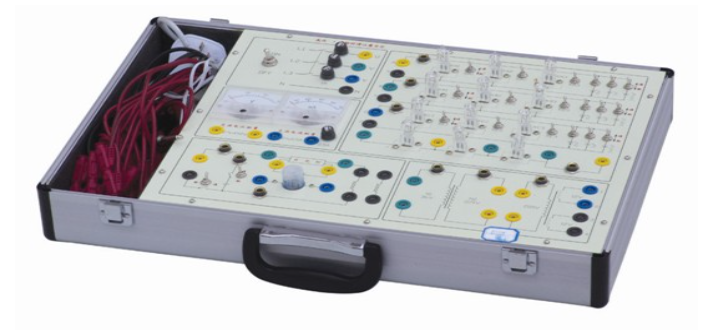

电工技术实验箱
在电气工程与电工学基础教育中，强电实验是连接理论与工程实践的关键桥梁。为满足“电工学”及“电路原理”课程中对交流电路、三相系统等核心内容的深度教学需求，我们专为各类高等院校及职业院校设计了这款专业、安全、高效的电工技术实验箱。本产品聚焦于强电实验教学，集成了完备的实验模块与元件库，其核心设计理念是将复杂的强电原理转化为直观、安全、可动手操作的实践体验，是培养学生电工基础技能与工程安全意识的理想电工实验教学平台。
一、 核心设计理念与教学优势
聚焦强电安全，规范实验操作
本电工技术实验箱严格遵循工业安全标准，所有接口均采用符合欧洲标准的优质安全插座，配备全封闭高性能安全实验导线。这种设计从根本上杜绝了导线裸露带来的触电风险，确保师生在接触220V/380V电压进行三相交流电路实验时的绝对安全，同时插拔便捷、连接可靠耐用，有效培养了学生规范、严谨的电工操作习惯。
模块化与元件库结合，教学灵活直观
实验箱采用“固定功能模块”与“开放式元件库”相结合的创新板面结构。关键部件如变压器、耦合电感、灯组负载等已模块化，而电阻、电容、镇流器等基础元件则以元件库形式提供。面板印制清晰的元件符号与主要参数，使学生能够快速识别并自主搭建电路，极大地增强了教学的灵活性与直观性，有力支撑了电工学实验从验证到设计的全过程。
结构紧凑实用，配套核心测量仪表
整机结构设计紧凑，功能布局合理。内置指针式交流电压表与电流表，可直接测量关键电路参数，读数直观。这种一体化的设计免除了外接仪表的繁琐，让学生更专注于电路原理本身，有效提升电工技术实验的效率和专注度。
实验内容经典全面，紧扣教学大纲
实验设计完全覆盖电工学课程强电部分的核心知识点，从单相交流电路到三相系统，从元件参数测量到功率分析，形成了一套完整、经典的教学实验体系。该电工技术实验箱是完成课程必备实验、深化理解正弦交流电路、互感、变压器及三相电路特性的权威工具。
二、 系统组成详述
本电工实验教学平台配备了进行强电实验所需的全套组件，系统构成科学完整：
供电系统：提供三相220V±10%/50Hz交流电源，可选配三相四线漏电断路器，为实验提供安全、标准的电力输入。
核心磁路元件：
单相变压器：220V/36V，容量50W，用于变压器特性测试。
耦合电感一对：专门用于研究互感电路特性。
三相负载组：
三相灯组负载：每相可并联接入3只15W灯泡，用于星形/三角形连接实验。
三相电容负载：每相包含0.47μF、1μF、2μF（均400V）电容各一只，用于功率因数补偿、相序测量等实验。
元件库：包含保险丝座、日光灯用镇流器（20W）、启辉器以及多种阻值的电阻和电容（1μF, 2μF, 4μF等），满足多种电路搭建需求。
测量显示：指针式交流电压表、电流表各一只，用于基本电参量测量。
控制部件：三相开关一只，用于电源控制。
三、 可完成的实验项目
使用本电工技术实验箱，可系统性地完成以下经典实验，构建坚实的强电知识体系：
基础测量与特性研究实验
电路等效参数测量实验：使用三表法（电压、电流、功率）测量交流电路中的电阻、电感、电容等效参数。
正弦稳态交流电路相量研究实验：验证交流电路中电压、电流的相量关系，深入理解相量分析法。
互感电路研究实验：测量耦合电感的同名端、互感系数，研究互感电路的特性。
变压器与三相系统专题实验
单相变压器特性测试实验：测定变压器的变比、空载电流、外特性及效率等核心参数。
三相交流电路电压电流测量实验：完成三相负载的星形（Y）和三角形（Δ）连接，测量其线电压、相电压、线电流、相电流关系。
三相电路功率测量实验：应用二瓦计法或三瓦计法测量三相负载的有功功率与无功功率。
功率因数及相序测量实验：通过改变负载性质观察功率因数变化，并学习测定三相电源的相序。
扩展与综合应用
日光灯电路及功率因数改善实验：利用元件库中的镇流器、启辉器、补偿电容搭建电路，理解感性负载特性及并联电容补偿原理。
其它电工控制综合实验：结合箱体资源，可扩展完成简单的继电控制等综合性电工学实验。
