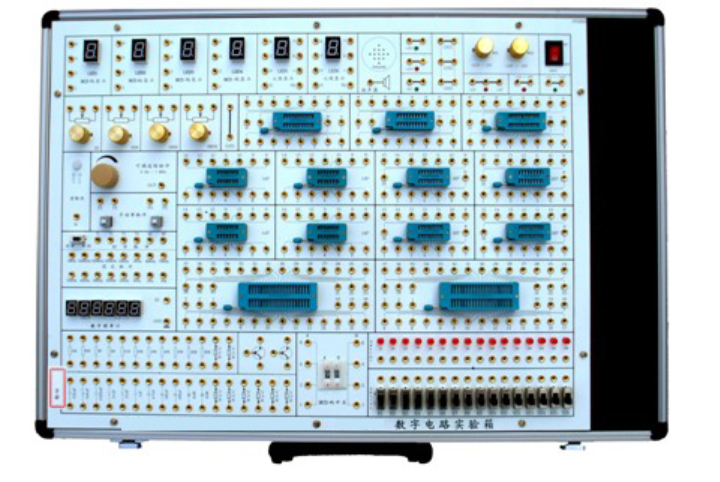

数字电路实验箱
在电子信息技术飞速发展的今天，扎实的数字电路基础是理工科学生的必备技能。为满足高等院校及职业院校“数字电路”课程日益增长的教学与创新需求，我们隆重推出新一代数字电路实验箱。本产品在设计上深度融合教学大纲要求与一线教师反馈，不仅全面覆盖数字电路核心实验，更在电源配置、信号精度、显示交互及扩展能力上进行了显著升级，旨在打造一个功能集成度高、操作灵活、支持深度探究的一体化数字电路课程实验平台。
一、 系统核心特点与教学优势
电源系统全面升级，实验维度更广
本数字电路教学实验箱提供了极为丰富的电源配置。除了常规的固定±12V、±5V输出，特别增加了双路可调直流电源（+1.2V～+12V / -1.2V～-12V）。这一设计使学生能够灵活设置工作电压，深入探究电压参数对TTL/CMOS电路特性的影响，完成更多如电平转换、接口实验等研究性课题，极大拓展了数字电路实验的深度与广度。
信号源精度高、种类全，时序分析得心应手
提供高达16路固定频率的TTL脉冲信号，从1Hz到1MHz，覆盖超低频至高频范围。配合0~1MHz连续可调脉冲源及四相时序脉冲发生电路，能够完美支持从基础门电路测试到复杂时序系统（如CPU时序）的全套实验，为学生理解时钟、节拍等核心概念提供了绝佳的硬件观测环境。
人机交互丰富直观，激发学习兴趣
配置了6位数码管（4位BCD译码显示+2位独立）、16位逻辑指示灯、逻辑笔以及全新的扬声器驱动电路。学生不仅能直观观察逻辑状态和计数结果，还能通过编程让实验箱“发声”，实现数字钟报时、简易音乐播放等趣味应用，将抽象的代码和逻辑转化为声光反馈，显著增强数字电路实验教学的互动性与成就感。
开放式架构，无缝衔接课程设计与创新
实验箱采用“核心模块+开放实验区”的先进架构。开放区配备多达13个各类IC锁紧插座和独立的分立元件插接区，如同一块便携的万能电路板。学生可在此自由搭建任何扩展电路，从基础芯片测试到复杂的数字系统设计（如数字频率计、交通灯控制器），均能轻松实现，完美支持课程设计、毕业设计和电子竞赛培训。
工艺精湛，测量精准，安全可靠
采用高品质接插件，接触可靠；集成六位高精度频率计，测量误差小于1Hz；电源具备完善的保护功能。这些特性确保了实验数据的准确性、设备的长寿命和操作过程的安全性，满足实验室高频次、高强度使用的需求。
二、 系统组成详述
本数字电路实验箱集成了数字系统学习所需的所有功能单元：
供电系统：固定输出：+5V/2A, -5V/0.5A, ±12V/0.5A；可调输出：±1.2V~±12V/0.5A。
信号发生系统：
手动单脉冲：2组独立正负脉冲。
连续脉冲：0-1MHz可调。
固定脉冲：1Hz至1MHz共16档精确频率方波。
时序脉冲：四相可启停时序脉冲组。
输入与显示系统：
逻辑输入：16位拨码开关。
逻辑显示：16位LED状态指示、6位LED数码管、逻辑笔。
专用输入：2组BCD码拨盘开关。
声效输出：扬声器及驱动电路。
测量与配置：
测量仪表：6位数字频率计（0-9.9999MHz）。
可调元件：4只常用阻值电位器（1K, 50K, 100K, 680K）。
扩展实验区：
IC插座群：包括40芯、20芯、16芯、14芯等多种规格锁紧插座。
分立元件区：用于插接电阻、电容、二极管、三极管等。
三、 可完成的实验项目
该数字电路实验箱支持从验证到设计、从基础到前沿的完整实验体系：
基础验证实验（掌握核心知识）
门电路逻辑功能测试实验
组合逻辑电路设计与分析（半加器、全加器等）
触发器特性与应用实验（RS, D, JK, 锁存器）
时序逻辑电路分析与测试实验
中规模集成电路应用（计数器、寄存器、译码器、数据选择器）
脉冲波形产生与整形实验（单稳态、555定时器）
进阶探究实验（深化理论理解）
TTL与CMOS门电路参数对比测试实验
A/D与D/A转换接口实验
晶体管数字开关特性实验
综合系统设计实验（培养工程能力）
数字钟/日历系统设计与实现
智力竞赛抢答器系统设计（8路/4路）
交通信号灯控制系统设计
数字频率计/电子秒表设计
直流数字电压表设计
篮球竞赛30秒定时器设计
汽车尾灯控制逻辑设计
简易存储系统（RAM）应用实验
利用扬声器实现的报时或音乐播放系统设计
