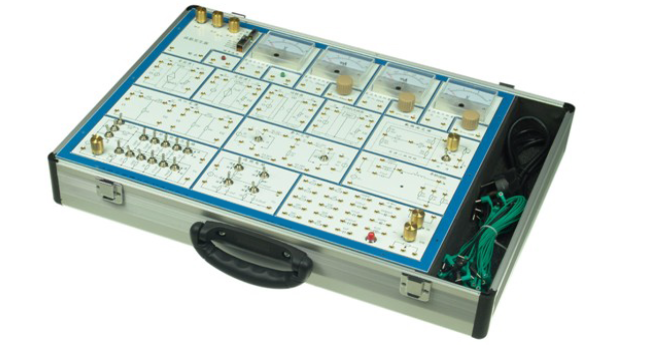

电路分析实验箱

电路分析实验箱

电路原理是电类专业的核心基础，其抽象的理论需要通过直观的实验来验证与巩固。本款电路分析实验箱正是为满足《电工学》、《电路原理》等课程的实验教学需求而精心设计。它专注于弱电信号的测量与研究，通过模块化的灵活设计和清晰的原理图示，将戴维南定理、谐振特性等关键理论转化为可观测、可验证的实践操作，是各类高等院校及职业院校开展电路分析实验教学的理想基础设备。

一、 系统核心特点与教学价值

1. 模块化灵活设计，激发探究思维

   本实验箱采用创新的模块化结构，各功能区域相互独立。学生可在核心的元件区内，通过自由组合电阻、电容、电位器等基础元件，灵活构建出数十种不同的测试电路。这种设计突破了固定实验电路的局限，极大地鼓励了自主探索与设计性学习，使电路分析实验从验证走向设计，有效培养了学生的电路综合设计与创新能力。

2. 原理图与测试点一体化，直观安全

   实验板正面直接印刷清晰的电路原理图，所有元器件则安装在背面。这种“图示与实体分离”的设计，使学生对实验电路一目了然，同时又避免了元器件因误触而损坏。板上关键测试点均设有专用测试孔，配合防滑插线，确保测量连接方便且接触可靠，让实验过程更专注于原理分析与数据观察，显著提升电路分析课程实验的效率与安全性。

3. 功能配置全面，满足多层次教学需求

   实验箱集成了可调稳压电源、函数信号发生器及多量程指针式电表。从基础的直流电路定律验证，到动态的RC一阶、二阶电路响应研究，再到交流正弦、谐振电路的特性测试，均可独立完成。一箱即可覆盖电路分析课程的全部核心实验，构成了一个完备的弱电类实验平台。

4. 坚固箱体，经久耐用

   采用坚固的铝合金箱体，外观大方，保护内部模块与元器件，适合实验室频繁使用与搬运，耐用性好。

二、 系统组成详述

本电路分析实验箱集成了开展实验所需的所有硬件单元，配置精要实用：

• 供电与信号源系统：

• 电源：输入AC220V。输出包含固定±12V及两路0~12V连续可调直流稳压电源，均具备短路与过载保护功能，为各种有源电路实验提供安全灵活的电压。

• 函数发生器：可输出正弦波、方波、三角波三种波形，频率覆盖10Hz~90KHz，幅值可调，用于提供所需的激励信号。

• 测量显示系统：

• 指针式表头：提供0-30V/0-3V电压表各1只，0-20mA/0-1mA电流表各1只。多量程、多表头配置支持电路中多点的电压、电流动态同步监测，便于观察规律。

• 核心实验模块与元件库：

• 元件组：包含不同阻值的电阻、电容、二极管/稳压管、1K与10K电位器等基础元件，用于搭建各类测试电路。

• 实验板：采用前述的“正面原理图、背面元件、测试孔引出”设计，是进行所有实验操作的核心载体。

三、 可完成的实验项目

利用此电路分析实验箱，可系统完成以下经典实验，完整贯穿电路分析理论主线：

基础定律与定理验证系列

1. 线性与非线性元件伏安特性测试实验

2. 电位及其与电压关系研究实验

3. 基尔霍夫定律验证实验

4. 叠加定理验证实验

5. 电压源与电流源等效变换实验

6. 戴维南定理与诺顿定理验证实验

7. 受控源（VCVS、VCCS）特性研究实验

动态电路与时域分析系列

1. 典型电信号观察与测量实验

2. RC一阶电路瞬态响应测试实验

3. RLC二阶电路动态响应测试实验

正弦稳态与频域分析系列

1. R、L、C元件正弦交流特性实验

2. RC选频网络特性测试实验

3. R、L、C串联谐振电路研究实验

4. R、L、C并联谐振电路研究实验

网络综合与扩展研究

1. 双口网络参数测试实验

2. 其他综合性或设计性电路研究实验
