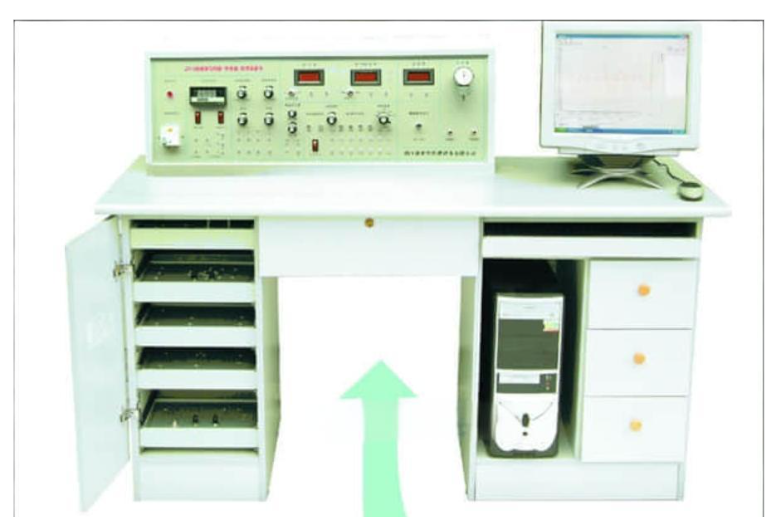

传感器教学实验台
传感器教学实验台是我公司为高等院校、职业院校传感器及相关课程教学量身打造的核心实验设备。该实验台集成二十余种经典传感器、高精度测量仪表、多功能信号源、物理激励源（温度、转动、振动）及数据采集系统，可全面支持《传感器原理与应用》、《自动检测技术》、《非电量电测技术》等课程的教学实验，是新建或升级传感器实验室、开展系统化原理验证与应用的理想平台。
一、 设备概览与技术参数
输入电源：AC220V±5%， 50Hz
直流电源：提供±5V、±15V、±2V~±10V（可调）、2~24V（可调）多路输出，具备短路保护。
测量精度：≤1%
工作环境：温度-5℃～40℃，相对湿度＜85%（25℃）
外形尺寸：1500×700×1100mm
整机功耗：≤100VA
二、 主控台核心功能
信号发生系统：
低频信号源：1Hz-30Hz连续可调，Vp-p值10V。
音频信号源：0.4KHz-10KHz连续可调，输出电压0VP~10VP。
差动放大器：增益1-150倍可调，通频带0-10KHz。
测量显示系统：
数字电压表：三位半数显，量程±2V/±20V，精度1%。
数字频率/转速表：测量范围1-9999 Hz 或 r/min，精度1%。
温度表：0-150℃，精度1%。
机械压力表：0-40Kpa，精度2%。
激励与执行单元（“三源”）：
加热源：0~150℃可控温，配高精度PID调节仪。
转动源：0~2400转/分连续可调。
振动源：1-30Hz连续可调，共振频率约13Hz。
手动气压源：0-40Kpa。
数据采集系统：
配备12位A/D转换采集卡，支持RS232及USB接口。
提供专业处理软件，具备数据采集、曲线分析、文件管理和虚拟仪器功能。
三、 传感器配置清单（核心部分）
序号 | 实验模块 | 传感器名称 | 量程 | 精度 |
|---|---|---|---|---|
1 | 电阻霍尔式传感器模块 | 电阻式传感器 | ± 2mm | ± 1.5% |
2 | 霍尔式传感器 | ≥ 2mm | 0.1% | |
3 | 电容/电感式传感器模块 | 电容式传感器 | ± 5mm | ± 1.3% |
4 | 电感式传感器 | ± 5mm | ± 3% | |
5 | 温度传感器模块 | Pt100铂电阻 | 0-100℃ | ± 3% |
6 | K型热电偶 | 0-100℃ | ± 3% | |
7 | 集成温度传感器LM35 | 0-100℃ | ± 2% | |
8 | 光电/涡流式传感器模块 | 光电式传感器 | 0-2400转/分 | ≤ 1.5% |
9 | 涡流式传感器 | ≥ 1mm | ± 3% | |
10 | 压力/光纤/气敏/湿敏模块 | 压力传感器 | 0-50kpa | ± 2% |
11 | 光纤式传感器 | ≥1.5mm | ± 1.5% | |
12 | MQ3气敏传感器 | 50-200ppm | -- | |
13 | 湿敏传感器 | 10-95%RH | ± 5% |
四、 产品核心特点
教学直观性强：传感器采用进口透明材料封装，内部机械与电气结构一目了然，便于原理讲解。
模块化设计：传感器与调理电路均采用独立模块，印有原理图与标识，接线操作简便，也方便课堂演示。
配套完整：集电源、信号源、测量仪表、物理激励源、采集系统于一体，开箱即用。
安全可靠：设有漏电、短路等多重保护，并具备故障状态指示。
拓展灵活：实验项目可根据教学大纲选配，并可随技术发展增新型传感器实验。
五、 典型实验项目（支持50余个实验）
本传感器教学实验台可完成涵盖多种传感器原理、静态/动态特性及基础应用的丰富实验，例如：
基础电路与比较实验：金属箔式应变片的单臂、半桥、全桥性能比较及电子秤应用实验。
位移、振动测量实验：电容、霍尔、电涡流、光纤传感器的位移与振动测量。
转速测量实验：霍尔、磁电、光电、电涡流、光纤传感器的转速测量。
温度测量与控制实验：热电偶、热电阻、集成温度传感器、PN结、热敏电阻的特性与测温、控温实验。
环境与其他量测量：压力、湿度、气体浓度测量实验。
信号处理实验：移相器、相敏检波器、低通滤波器实验。
