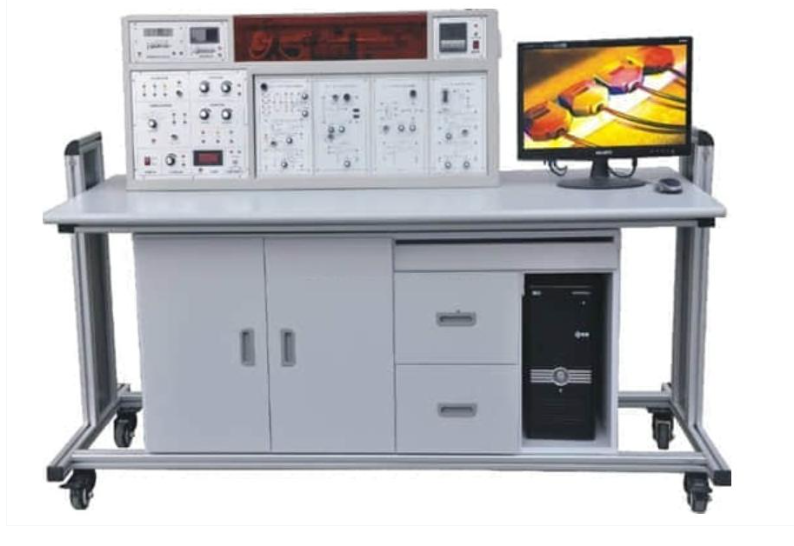

传感器与检测技术实训装置
在当今工程教育与科研中，掌握先进的传感器与检测技术至关重要。为此，我们精心推出了新一代传感器与检测技术实训装置，该设备是专为传感器及相关学科的教学实验而设计的综合性平台。它能完美适配“传感器原理与应用”、“自动检测技术”、“非电量电测技术”及“工程检测技术及应用”等多种课程需求，是各类高等院校、职业院校及技术学院建设或升级实验室、高效开设实验课程的理想选择。
一、 产品核心优势与特点
本款传感器与检测技术实训装置集安全性、扩展性、高精度与高可靠性于一身，具备以下突出特点：
卓越的安全性：装置实验用电配备漏电与短路双重保护，直流电源内置智能保护电路，确保误操作不会损害设备，全力保障使用者人身安全。专用防误插连接线进一步杜绝了操作风险。
强大的扩展性：主控台功能全面，传感器处理电路采用模块化设计，传感器独立安装。用户可根据教学需求灵活增减实验项目，并能持续拓展新技术实验。本装置也是学生进行课程设计、毕业设计及创新实验的绝佳开发平台。
工业级高精度：搭载的传感器结构贴近工业实际，精度高，使实验数据更真实，便于进行计算机辅助分析与控制。专用稳固传感器支架避免了直接将传感器安装在面板上引入的误差。高精度稳压电源、等精度频率计及数字电压表，共同保证了全系统测量结果的准确性。
广泛的通用性：本检测技术实训装置综合了国内主流教学大纲要求，实验内容覆盖全面，能满足不同层次、不同专业的传感器类课程实验教学。
完整的配套性：从各类传感器、测量仪表、专用电源，到温度源、振动源、转动源、数据采集控制器及全套连接线，均精心配套，性能与规格紧密贴合实验需求，开箱即用。
可靠的耐用性：主控台采用牢固的优质钢结构，双层亚光密纹喷塑工艺，美观耐用。配备高弹性、接触可靠的专用实验连接线，经久耐用。
直观的教学性：主控台采用功能分块式布局，面板图示清晰，接线便捷。传感器处理电路模块均印制清晰原理图，核心传感器部件采用进口透明材料封装，内部结构一目了然，极大提升教学直观性。
二、 传感器与检测技术实训装置技术参数
输入电源：AC220V ±5%， 50Hz ±1Hz
额定电流：≤ 5A
工作环境：温度-5℃～40℃，相对湿度＜75%（25℃）
整机尺寸：1450mm（长）× 700mm（宽）× 1230mm（高）
三、 主控台详细性能指标
本传感器实训装置的主控台是系统的控制与显示核心，具体功能包括：
多路直流稳压电源：包含±15V、+5V、±2V~±10V可调、2V~+24V可调四路输出，具备过流与短路保护及状态指示。
高稳信号源：提供0.4kHz~10kHz音频信号与1Hz~30Hz低频信号，数字化精确显示频率。
智能控制与显示：集成转动源调速控制（2V~24V）、高精度频率/转速表、多量程直流电压表（0~20V）。
高精度温控系统：采用PID智能调节仪表，控制温度源，精度达0.5级，温度范围可调（最高200℃）。
标准源输出：提供转速0~2400转/分可调的转动源，及频率1~30Hz可调的双平衡悬臂梁振动源。
辅助功能：配备螺旋测微器传感器固定架、0~9999s精确计时器。正面设模块安装区，可同时挂载四个处理电路模块。
四、 配套实验桌与处理电路模块
实验桌：采用防火防水耐磨台面，设计合理，留有计算机、显示器安放位置，并设抽屉用于存放传感器、模块、工具及资料，整洁实用。
处理电路模块：采用标准化设计，涵盖各类传感器信号调理，包括：
SM-1 公共模块（移相、检波、滤波）
SM-2 应变传感器实验模块
SM-3 差动变压器实验模块
SM-4 电容式传感器实验模块
SM-5 霍尔式传感器实验模块
SM-6 压电式传感器实验模块
SM-7 电涡流传感器实验模块
SM-8 温度传感器实验模块
五、 传感器器件技术参数一览
本传感器与检测技术实验设备配备的传感器种类齐全，性能参数如下（节选）：
序号 | 传感器名称 | 量程 | 精度 | 典型实验应用 |
|---|---|---|---|---|
1 | 电阻应变式传感器 | 0-500g | ±0.5% | 电子称、应力测量 |
2 | 差动变压器 | ±5mm | ±1% | 位移测量 |
3 | 电容式传感器 | ±2mm | ±1% | 微位移测量 |
4 | 霍尔式位移传感器 | ±2mm | ±2% | 位移、磁场测量 |
5 | 电涡流位移传感器 | ≥1mm | ±3% | 金属体位移、振动测量 |
6 | K/E型热电偶 | 0-800℃ | ±3% | 高温测量 |
7 | Pt100铂电阻 | 0-800℃ | ±2% | 中低温精确测量 |
8 | 光电转速传感器 | 0-2400转/分 | ≤1% | 转速、计数测量 |
