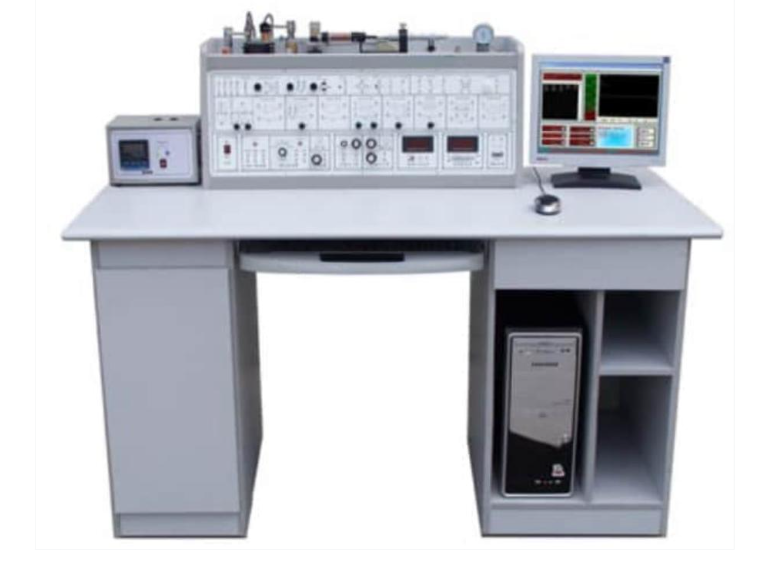

传感器与检测技术实验装置
传感器与检测技术实验装置是我公司为满足高等院校、职业院校传感器及相关课程教学需求而研发的新一代综合性实验平台。该装置集成了近三十种工业级传感器、高精度测量仪表、多功能信号源及数据采集系统，配套齐全，可全面支持《传感器原理与应用》、《自动检测技术》、《工程检测技术及应用》等课程的理论验证与实验教学，是快速建设高水平检测技术实验室的理想选择。
一、 核心概述
本装置采用台式模块化结构，设计合理，接线便捷。传感器采用进口透明材料封装，内部结构可视；处理电路独立模块化，便于教学演示与学生实践。装置注重安全性，设有漏电与短路保护，并提供接近工业应用的传感器与全套实验资源，旨在培养学生的工程实践与创新能力。
二、 技术规格与功能特点
输入电源：AC220V±5%， 50Hz
工作环境：温度-5℃～40℃，相对湿度＜75%
外形尺寸：1450mm（长）× 700mm（宽）× 1140mm（高）
安全保护：具备漏电保护、短路保护及故障状态指示。
设计特点：模块化电路、工业级传感器、配套完整（含温度、振动、转动、气动等源）、主控台功能分块明确，教学直观。
三、 主控台核心配置与性能
多路直流稳压电源：提供高稳定性的±15V、+5V、±2V~±10V可调、2V~+24V可调输出，具备过流与短路保护。
信号源系统：
音频信号源：0.4kHz – 10kHz连续可调。
低频信号源：1Hz – 30Hz连续可调。
测量显示单元：
直流电压表：0~20V，分200mV/2V/20V三档，三位半数显。
频率/转速表：用于测量频率与转速。
执行与激励源：
温度源：PID智能控温，精度0.5级，温度可达200℃（可调）。
转动源：转速0~2400转/分可调，配合多种传感器进行测速实验。
振动源：频率1-30Hz可调的双平衡悬臂梁结构。
手动气压源：0-20kpa，带气压表。
数据采集系统（C/D型标配）：
12位A/D采集卡，RS232接口，采样速度达10万次/秒。
配套专业处理软件，具备虚拟仪表、曲线分析、数据存储等功能，并支持单步、定时、连续多种采样模式。
四、 传感器配置清单（核心器件）
序号 | 传感器名称 | 量程 | 精度 | 备注 |
|---|---|---|---|---|
1 | 电阻应变式传感器 | 0-200g | ±2% | 配称重悬臂梁 |
2 | 差动变压器 | ±5mm | ±1% | |
3 | 电容式传感器 | ±3mm | ±1% | |
4 | 霍尔式位移传感器 | ±3mm | ±2% | |
5 | 扩散硅压力传感器 | 0-50kpa | ±2% | 差压型 |
6 | 电涡流位移传感器 | ≥1mm | ±3% | |
7 | K型热电偶 | 0-800℃ | ±3% | |
8 | Pt100铂电阻 | 0-800℃ | ±2% | 三线制 |
9 | 光电/光纤/磁电转速传感器 | 0-2400转/分 | ≤1.5% | 用于测速实验 |
10 | 超声波位移传感器 | 30-300cm | ±1cm | |
11 | PSD位置传感器 | ±2mm | ±2% | |
12 | CCD电荷耦合器件 | 测Φ3-6mm | 2% | 用于直径测量 |
13 | 光栅位移传感器 | 0-100mm | 0.5% | |
14 | 扭矩传感器 | 25N.m | ±1% | |
15 | 气敏/湿敏传感器 | 50-2000ppm / 10-95%RH | -- / ±5% | 对酒精敏感 |
五、 典型实验项目（支持超过60个实验）
本传感器与检测技术实验装置可完成海量教学实验，涵盖传感器特性验证、测量技术及应用等多个层面，部分核心实验如下：
基础与比较实验：金属箔式应变片的单臂、半桥、全桥性能及温度影响实验；电子秤应用实验。
位移与振动测量：电容、霍尔、电涡流、光纤、PSD传感器的位移与振动测量实验。
转速测量：霍尔、磁电、光电、电涡流、光纤传感器的转速测量实验。
温度测量：K/E型热电偶、Pt100/Cu50热电阻、PN结、集成温度、正/负温热敏电阻的温度特性与测量实验。
环境与其他量测量：压力、湿度、气体浓度、扭矩、光强、位置、直径等测量实验。
信号处理实验：移相器、相敏检波器实验等
