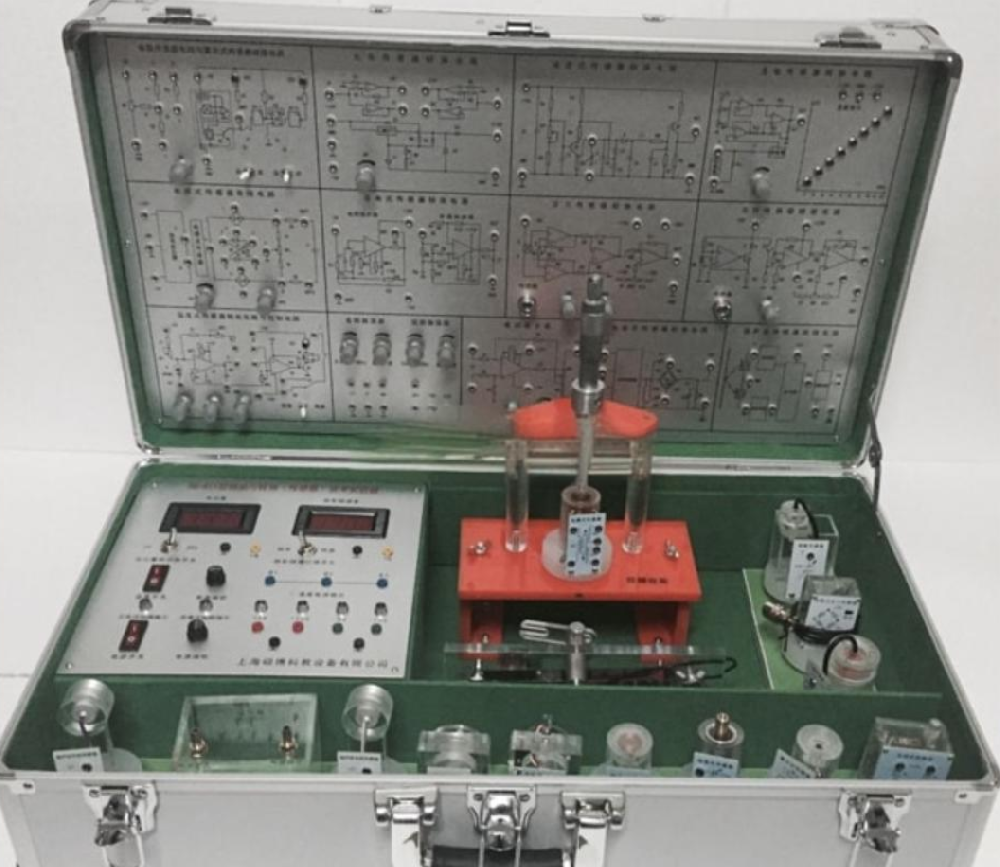

检测与转换（传感器）技术实验箱
检测与转换（传感器）技术实验箱是我公司为传感器教学而研发的新型实验设备。它集成了二十余种经典传感器、高精度测量仪表、稳定信号源与数据采集系统，专用于《传感器原理与应用》、《自动检测技术》、《非电量电测技术》等课程的教学实验。该实验箱设计精巧，功能全面，是各大专院校、职业院校快速构建或升级传感器实验室、开展高效实验教学的理想选择。
一、 核心功能与技术规格
输入电源：AC220V±5%， 50Hz
直流电源：提供±5V、±15V四组稳压输出，具有短路保护功能。
测量精度：≤1%
工作环境：温度-5℃～40℃，相对湿度＜85%（25℃）
外形尺寸：660×400×230mm
二、 系统组成与技术要求
信号源系统：
低频信号发生器：1Hz-30Hz连续可调，Vp-p值10V。
音频信号发生器：0.4KHz-10KHz连续可调，输出电压0VP~10VP。
差动放大器：增益1-150倍可调，通频带0-10KHz。
测量显示系统：
数字式电压表：三位半显示，量程±2V/±20V，精度1%。
数字式频率/转速表：测量范围1-9999 Hz或r/min，精度1%。
激励与执行源：
加热源：用于温度实验。
转动源：0-12V驱动，转速0~2400转/分可调。
振动源：频率1Hz-30Hz可调。
手动气压源：0-40Kpa，配合机械压力表使用。
数据采集系统：
配备12位AD转换数据采集卡，标准RS-232接口。
提供专用处理软件，支持实验编辑、数据采集、曲线分析及打印等功能。
三、 传感器配置清单（部分）
序号 | 实验模块 | 传感器名称 | 量程 | 精度 |
|---|---|---|---|---|
1 | 电阻霍尔式传感器模块 | 电阻式传感器 | ± 2mm | ± 1.5% |
2 | 霍尔式传感器 | ≥ 2mm | 0.1% | |
3 | 电容式传感器模块 | 电容式传感器 | ± 5mm | ± 1.3% |
4 | 电感式传感器模块 | 电感式传感器 | ± 5mm | ± 3% |
5 | 光电/涡流式传感器模块 | 光电式传感器 | 0-2400转/分 | ≤ 1.5% |
6 | 涡流式传感器 | ≥ 1mm | ± 3% | |
7 | 温度传感器模块 | Pt100铂电阻 | 0-100℃ | ± 3% |
8 | K型热电偶 | 0-100℃ | ± 3% | |
9 | 压电/光纤/压力传感器模块 | 压电加速度传感器 | 1-30Hz | ± 2%/s |
10 | 光纤式传感器 | ≥1.5mm | ± 1.5% | |
11 | 压力传感器 | 0-50kpa | ± 2% | |
12 | 气敏/湿敏传感器模块 | MQ3气敏传感器 | 50-200ppm | - |
13 | 湿敏传感器 | 10-95%RH | ± 5% |
四、 产品核心特点
直观教学：传感器采用进口透明有机玻璃封装，内部结构一目了然，便于原理讲解。
模块化设计：每个传感器独立成模块，并印有原理图与接线标识，学生实验连接快捷，教师亦可拆卸用于课堂演示。
拓展灵活：实验项目可根据教学大纲灵活选配，并支持随技术发展增添新型传感器实验。
软硬结合：配套数据采集与处理软件，可将实验数据可视化，实现传统测量与现代计算机检测技术的结合。
五、 典型实验项目（支持40个以上实验）
本检测与转换（传感器）技术实验箱可完成包括但不限于以下实验：
基础特性实验：电阻式、电容式、电感式、霍尔式、光电式、涡流式、光纤式等多种传感器的静态/动态特性实验。
温度测量实验：热电阻（Pt100、Cu50）、热电偶（K、E型）、PN结、热敏电阻的温度测量与补偿实验。
位移、振动、转速测量：利用多种传感器进行位移检测、振动测量及转速测量。
环境量检测：压力、气敏、湿敏传感器原理实验。
综合应用实验：电子秤实验、振动测量、转速控制等
