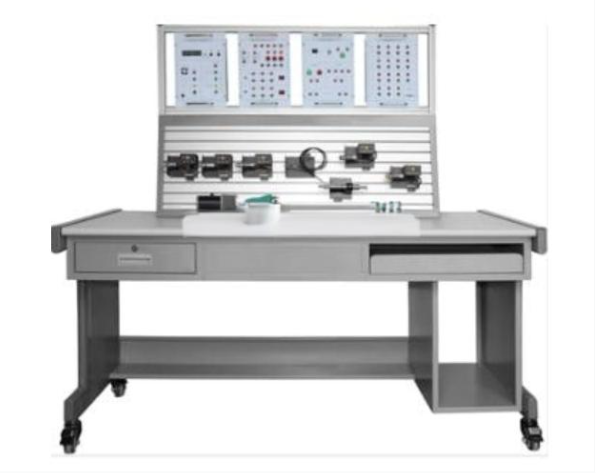

工业传感器应用技术实训考核设备
工业传感器应用技术实训考核设备，是一款集成十五种类型传感器应用的综合性实训平台。设备支持传感器、控制器件与执行单元的自由组合与灵活配置，配套详实的实训指导书，提供二十个由浅入深的实训项目。每个项目均包含明确的实训目的、器材清单、控制要求、操作步骤，并辅以大量的原理图、装配图、接线图、数据表格及文字说明，确保实训过程清晰易懂、循序渐进。
该设备的控制核心由模块化挂箱组成，如PLC挂箱、PID控制仪表挂箱等，可根据实训需求自行选用。整体设计兼顾了基础技能的掌握与理论深度的拓展，旨在培养学生根据实际检测任务自主选用传感器、设计控制系统的创新能力，完全契合现代电工高新技能人才培养中对实践与创新能力的核心需求。
一、 设备核心参数概览
工作电源：单相三线 AC220V±5% 50Hz
安全保护：漏电保护（动作电流≤30mA）、过流保护、熔断器保护
额定功率：≤0.5kW
PLC电源电压：AC100~240V
工作环境：温度-10℃～40℃，相对湿度≤85%
设备尺寸：约L1600×W800×H1386mm
二、 设备结构与核心功能
设备采用模块化设计，主要由以下部分构成：
实训桌：钢制结构，优质台面，带储物空间，坚固耐用。
实训屏：提供多路交直流稳压电源、保护电路及通用控制器件，采用窗式导轨设计，挂箱可自由组合、装卸。
实训挂箱：包括PLC及扩展模块、控制仪表、电压电流表、按钮继电器等，是系统的控制核心。
实训模块：集成超声波、光敏、温度加热室等特定功能模块。
实训单元：包含各类检测元件（如容栅、磁栅）、气缸运动单元等，共十五个，可自由组合应用于不同项目。
产品配件包：包含安装、调试、实训所需的全部配件、线缆及文档。
三、 单套设备标准配置清单
序号 | 配置名称 | 单位 | 数量 |
|---|---|---|---|
1 | 传感器应用技术电源屏 | 套 | 1 |
2 | 钢制实训桌 | 套 | 1 |
3 | PLC及扩展挂箱 | 套 | 1 |
4 | 控制仪表挂箱 | 套 | 1 |
5 | 电压电流表模块 | 套 | 1 |
6 | 按钮及继电器挂箱 | 套 | 1 |
7 | 超声波传感器模块 | 套 | 1 |
8 | 光敏传感器模块 | 套 | 1 |
9 | 容栅位移传感器单元 | 套 | 1 |
10 | 磁栅位移传感器单元 | 套 | 1 |
11 | 数字量传感器模块（含光栅尺等） | 套 | 1 |
12 | 电磁阀单元 | 套 | 1 |
13 | 旋转变压器单元 | 套 | 1 |
14 | 气缸运动单元 | 套 | 1 |
15 | 温度加热室模块 | 套 | 1 |
16 | 霍尔式传感器模块 | 套 | 1 |
17 | 电容式传感器模块 | 套 | 1 |
18 | 电感式传感器模块 | 套 | 1 |
19 | 光电传感器（漫反射型）模块 | 套 | 1 |
20 | 压力传感器（气体）模块 | 套 | 1 |
21 | 空气压缩机 | 台 | 1 |
22 | 产品配件包（含气管、接头、线缆等） | 套 | 1 |
23 | 培训资源包（说明书、实训项目手册） | 套 | 1 |
四、 关键配置详细参数
（以下为部分核心单元摘要，具体参数详见技术文档）
PLC及扩展挂箱：
主机：24点输入/24点继电器输出，AC100-240V宽电压供电。
模拟量模块：2路模拟输入（0-10V/4-20mA），1路模拟输出（0-10V/4-20mA），12位分辨率。
控制仪表挂箱：
包含智能计数/计米表、智能温控表、智能传感器数显表等，支持PID控制、报警输出、变送输出等功能。
传感器与执行单元：
位移检测：容栅（0.01mm）、磁栅（1μm）、光栅尺（5μm）等多种高精度位移传感器。
多种接近开关：霍尔式、电容式、电感式、光电式（漫反射），涵盖不同检测原理与物体。
温度控制：温度加热室配PT100热电阻、K型热电偶及温控器。
压力检测：气体压力变送器（0-1.6MPa，4-20mA输出）。
运动执行：气缸、电磁阀、调速阀等，构成完整的气动回路。
五、 配套实训资源
培训资源包提供完整的教学支持，包括设备使用说明书、安全规范及丰富的实训项目指导。至少涵盖以下二十个典型项目：
热电偶/热电阻的PID与PLC控制应用
压力传感器的仪表控制实例
电容、电感、磁性开关的PLC检测与应用
光敏、超声波、光电传感器的PLC控制实例
光栅、磁栅、容栅位移传感器的仪表控制实例
编码器、旋转变压器的应用
十五种传感器综合应用（PLC+PID+仪表综合控制）
