检测与转换（传感器）技术实验箱

检测与转换（传感器）技术实验箱

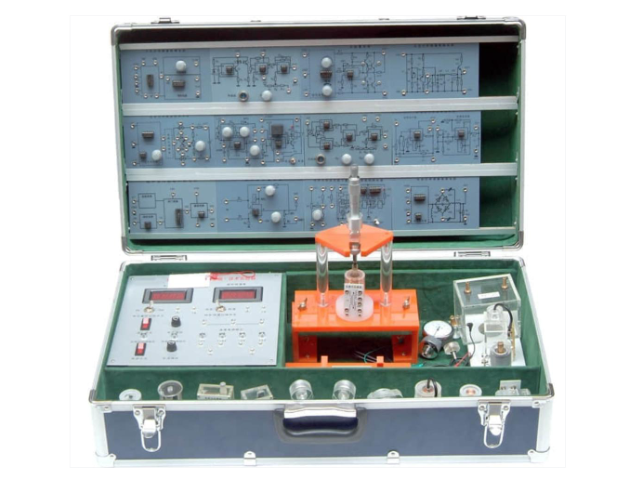

检测与转换（传感器）技术实验箱是我公司为满足现代传感与测控技术教学需求，专为各类院校研发的集成化、便携式专业实验设备。本实验箱将核心的激励源、测量仪表、信号调理电路与丰富的传感器模块高度集成于紧凑箱体内，全面支持《传感器原理与应用》、《自动检测技术》、《非电量电测技术》及《传感器与测控技术》等课程的教学实验。这款传感器技术实验箱是高等院校、职业院校快速开设高质量实验课程、开展项目式教学与创新的理想选择。

一、检测与转换（传感器）技术实验箱核心规格

二、一体化集成主控系统功能

本传感器实验箱虽体积紧凑，但功能齐全，主控面板集成了实验所需的全部核心单元：

1. 高精度供电系统：提供四组直流稳压电源（±5V、±15V、1.2V-12V可调），具备短路保护，并特别集成二组加热源输出，满足多路传感器供电与温度实验需求。

2. 双路信号发生器：包含低频（1Hz-30Hz）与音频（0.4KHz-10KHz）信号源，输出连续可调，为动态传感器检测实验提供标准激励信号。

3. 高性能差动放大器：通频带0-10KHz，增益1-150倍可调，支持同相、反相、差动三种接法，专门用于放大各类传感器输出的微弱信号，完成非电量电测的关键转换步骤。

4. 数字化测量与显示：集成三位半数显电压表、频率/转速表，输入阻抗高，测量精准直观。

5. 智能过程控制：配备高精度PID温度调节仪、机械压力表（0-40Kpa）及手动气压源，可实现温度、压力的闭环控制与测量，模拟工业自动化仪表与控制过程。

三、内置三源激励系统

为便于开展各类传感器的静态与动态特性实验，本检测与转换实验箱内置三种物理量激励源：

• 精密热源：采用16V交流电源加热，PID智能控温，范围0~150℃。

• 可控转动源：0-12V直流驱动，转速0~2400转/分连续可调。

• 可调振动源：振动频率1-30Hz可调，共振频率约12Hz。

四、数据采集与处理系统

• 12位AD采集卡：采用12位高精度AD转换芯片，通过RS232或USB接口与计算机通信，分辨率达1/4096。采样周期（1ms-100ms）与速度灵活可选，支持单次与连续采样模式。

• 专业分析软件：配套的上位机软件界面友好，功能强大，支持实验项目管理、数据实时采集、动态特性曲线分析、数据存储与报告打印，完整实现“检测→转换→分析”的数字化教学流程。

五、模块化传感器配置（部分列表）

本传感器技术实验箱采用模块化设计，标准配置包含以下核心传感器模块（可根据教学需求选配增减）：

传感器特点：

• 透明可视化：传感器外壳采用进口透明材料，内部精密结构一目了然，教学直观。

• 独立模块化：每种传感器均为独立模块，印有原理图与标准接线口，实验连接快捷，也可单独取出用于课堂演示。

• 开放可扩展：学校可根据课程大纲灵活选配模块，并可根据技术发展增加新型传感器实验项目，保护投资，持续更新教学内容。

六、产品核心优势总结

1. 高度集成，便携灵活：将主控系统、激励源、测量单元集成于一箱，体积小巧，功能强大，方便实验室管理、课堂移动教学及课外创新活动。

2. 紧扣课程标准，实验项目丰富：支持完成数十个涵盖电阻、电容、电感、光电、温度、压力等多种原理的传感器基础与综合实验，完全满足传感器原理与应用及自动检测技术课程要求。

3. 理实一体，教学高效：从信号激励、非电量检测、信号转换调理到数据采集分析，形成完整教学闭环，帮助学生系统掌握传感器与测控技术的核心知识。

4. 智能化与开放性兼备：集成PID控制与数据采集系统，体现现代测控的智能化；开放的硬件接口和软件平台支持学生进行设计性与创新性实验。
