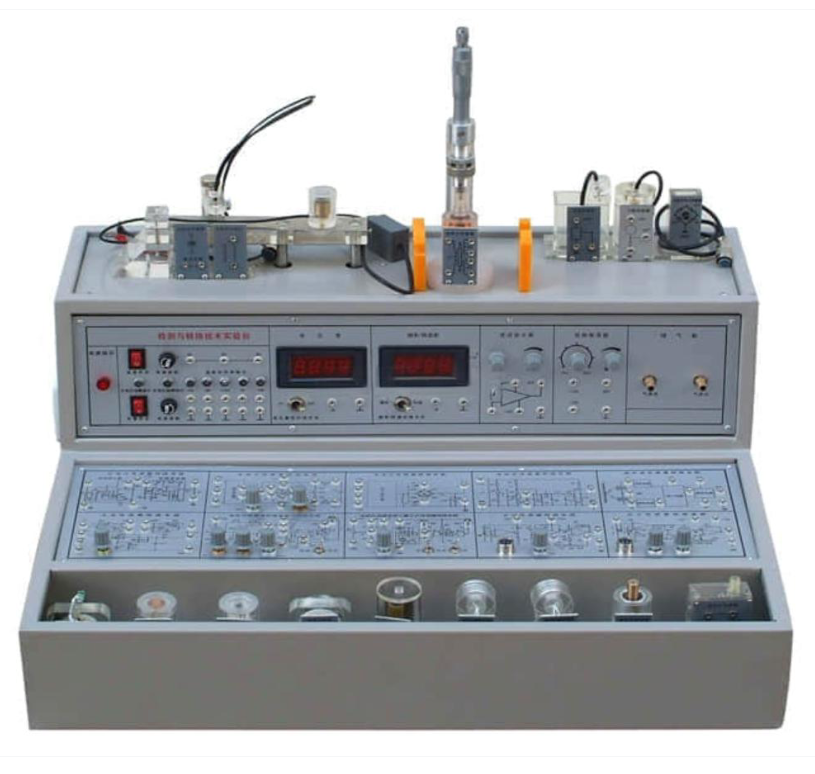

检测与转换（传感器）技术实验台
检测与转换（传感器）技术实验台是我公司为满足高等院校、职业院校在传感器与测控技术领域的教学需求，而全新研发的综合性实验设备。本实验台紧密围绕《传感器原理与应用》、《自动检测技术》、《非电量电测技术》及《传感器与测控技术》等核心课程大纲设计，集成了完整的信号激励、测量、转换与处理单元。该检测与转换（传感器）技术实验台是各院校新建或升级实验室，快速构建高质量实践教学体系的理想选择，致力于为学生提供从原理认知到系统应用的完整学习路径。
一、检测与转换（传感器）技术实验台核心参数
参数项目 | 技术指标 |
|---|---|
输入电源 | AC 220V ±5%， 50Hz ±1Hz |
额定电流 | ≤ 5A |
直流稳压电源 | ±5V, ±15V 等多组输出 |
稳压系数 | ≤ ±1% |
电压纹波 | ≤ 10mV |
系统非线性误差 | ≤ 5% |
整体测量精度 | ≤ 1% |
整机功耗 | ≤ 100VA |
工作环境 | 温度：-5℃ ~ +40℃，湿度：＜85% RH (25℃) |
实验台尺寸 | 610mm × 500mm × 400mm |
二、核心系统功能详解
1. 智能主控与测量系统
本检测与转换技术实验台的主控系统集成了实验所需的所有供电、激励与测量单元，功能全面：
高精度稳压电源：提供多路直流稳压输出（±5V, ±15V等），具备完善的短路保护功能，确保实验安全。特别配备二组加热源电源，可支持多个温区实验并行。
双通道信号发生器：包含低频（1Hz-30Hz）与音频（0.4KHz-10KHz）信号源，输出连续可调，为动态传感器特性实验提供稳定激励。
高性能差动放大器：通频带0-10KHz，增益1-150倍可调，可灵活接成同相、反相及差动模式，专门用于放大各类传感器输出的微弱信号。
数字化测量仪表：配备高输入阻抗的数字电压表、频率/转速表，测量精确，显示直观。
过程控制系统：集成高精度PID温度调节仪、机械压力表与手动气压源，可实现温度、压力的精确控制与测量，模拟工业检测与转换过程。
2. 三源激励系统（热源、转动源、振动源）
本实验台内置三种高精度物理量激励源，是完成传感器动态与静态特性实验的基础：
可调热源：采用交流电源加热，PID智能控温，范围0~150℃，用于热电偶、热电阻等温度传感器实验。
可控转动源：0-12V直流驱动，转速0~2400转/分连续可调，用于光电、霍尔、磁电等转速传感器的测速实验。
可调振动源：振动频率1-30Hz可调，共振点约12Hz，专门用于压电加速度、电涡流等传感器的振动测量实验。
3. 数据采集与处理系统
12位高精度采集卡：采用12位AD转换器，通过RS232或USB接口与计算机通信，分辨率达1/4096。采样周期（1ms-100ms）与速度可调，支持单次触发与连续采样模式。
专业分析软件：配套的上位机软件界面友好，功能强大，支持实验项目编辑、数据实时采集、动态曲线绘制与分析、数据存储与实验报告生成，完美呈现“检测-转换-分析”的全流程。
三、教学应用与核心优势
一体化集成设计：本检测与转换（传感器）技术实验台将电源、信号源、测量仪表、激励源及采集系统高度集成，结构紧凑，功能齐全，避免了传统实验中设备繁杂、接线混乱的问题，有效提升实验效率。
紧扣教学大纲：实验内容全面覆盖“传感器原理”、“自动检测技术”等课程的核心知识点，通过丰富的实验项目（如静态特性测试、动态响应分析、温度PID控制、转速测量等），帮助学生深入理解传感器的工作机理与工程应用。
智能化与开放性：集成PID智能调节仪与数据采集系统，体现了现代测控技术的智能化特点。开放的硬件接口和软件平台，也支持学生进行二次开发和创新性实验。
高可靠性与安全性：所有电源均设有保护功能，实验台布局合理，标识清晰，保证了教学过程的安全与设备的长期稳定运行
