传感器检测技术实训装置

传感器检测技术实训装置

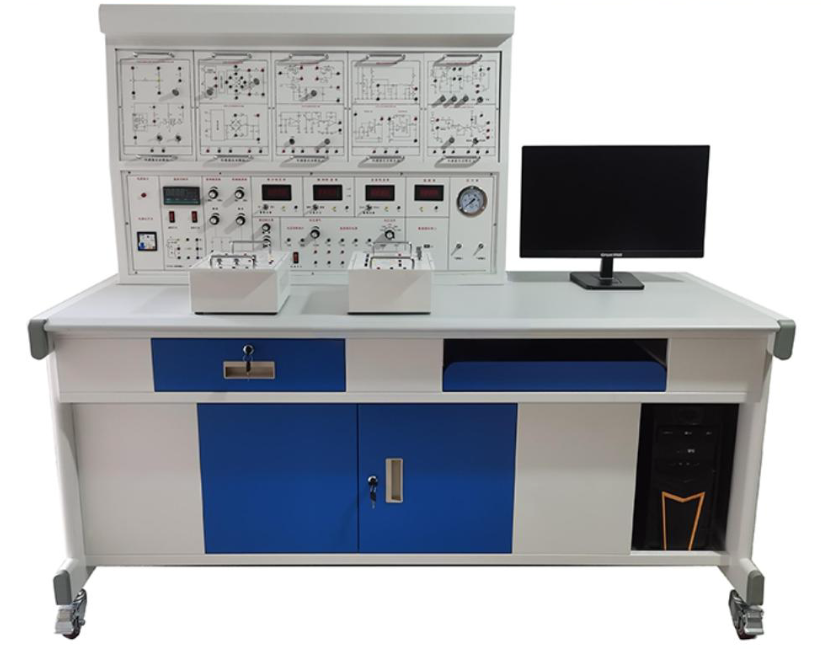

本传感器检测技术实训装置是我公司为满足现代检测技术、自动化及测控专业教学需求，精心研制的新一代综合性实验平台。该装置完美契合《传感器原理与应用》、《自动检测技术》、《工业自动化仪表与控制》、《非电量电测技术》及《传感器与测控技术》等核心课程的教学大纲要求，集教学演示、学生实训、数据采集与分析于一体。本传感器检测技术实训装置是各类高等院校、职业院校及技术学校用于新建、升级实验室，快速构建高水平实践教学体系的理想选择。

一、 传感器检测技术实训装置核心优势

1. 一体化集成设计：本装置将实训桌、实训台、信号源、测量仪表、激励源（温度、转动、振动）及数据采集系统完美融合，结构紧凑，功能齐全，为传感器检测技术的学习提供了完整的硬件环境。

2. 模块化挂箱结构：所有传感器及其调理电路均采用独立挂箱模块设计，模块印有清晰的原理图与接线标识。这种传感器检测实训挂箱支持灵活组合与更换，方便教学管理，也便于开展个性化、项目式教学。

3. 智能化测控系统：配备高精度PID温控仪、多功能显示仪表（电压、电流、频率/转速、压力）及手动气压源，可实现被测量的精确控制与实时指示，完整再现工业检测过程。

4. 先进的采集处理能力：集成12位AD转换数据采集卡，支持USB/RS232通信，配套专业上位机软件。学生可完成从传感器检测、信号转换、数据采集到曲线分析的完整流程训练，深化对传感器检测技术的理解。

二、 传感器检测技术实训装置技术规格

三、 系统功能详解

1. 主控与测量单元

• 多路直流稳压电源：提供实验所需各种电压，具备短路保护。

• 双路信号发生器：提供低频与音频信号，用于动态传感器检测实验的激励。

• 高精度差动放大器：增益1-150倍可调，用于传感器微弱信号的放大。

• 数字显示仪表组：包含交直流电压/电流表、频率/转速表、温度表，测量直观。

• 过程控制仪表：高精度PID智能调节仪与机械压力表，实现温度和压力的闭环控制检测。

2. 被测量激励源

• 加热源：0~150℃可控温度源。

• 转动源：0~2400转/分无级调速。

• 振动源：1-30Hz可调振动频率。

• 手动气压源：0-50Kpa可调压力源。

3. 智能数据采集系统

配备12位AD采集卡及专业软件，支持单次与连续采样。软件界面友好，具备实验管理、实时数据采集、动态曲线绘制与分析、报告生成等功能，是传感器检测技术数字化教学的核心。

四、 模块化传感器挂箱配置（部分列表）

本传感器检测技术实训装置提供超过20个实训挂箱模块，涵盖数十种传感器，部分配置如下：

（注：学校可根据实际教学计划，灵活选配所需的传感器检测实训挂箱。）

五、 丰富的传感器检测实验项目

本装置支持完成涵盖电阻、电容、电感、光电、温度、压力、超声波等各类传感器的超过69个实验，包括但不限于：

• 基础特性实验：各类传感器的静态、动态特性测试（如单臂/半桥/全桥比较、位移特性、转速测量）。

• 温度检测与控制实验：热电偶、热电阻、集成温度传感器（LM35）等的测温与PID温控实验。

• 位移与速度检测实验：光纤、涡流、光栅、霍尔传感器的位移、振动与转速测量。

• 环境量检测实验：气敏、湿敏、压力、超声波测距等实验。

• 综合与应用实验：电子秤、自动定位、CCD尺寸测量、指纹识别等。

完整的实验列表（共69项）充分体现了本传感器检测技术实训装置在教学内容上的广度与深度。

六、 装置特点与教学价值

1. 透明化教学：传感器采用透明封装，内部结构一目了然，使抽象的传感器检测原理变得直观。

2. 模块化教学：独立的实训挂箱模块便于携带与课堂演示，接线快捷，有效提升实训效率。

3. 开放性与扩展性：学校可根据专业方向选配模块，并能随着技术发展增加新型传感器检测实训挂箱，保护投资，持续更新教学内容。
