检测与转换（传感器）技术实训装置

检测与转换（传感器）技术实训装置

检测与转换（传感器）技术实训装置是我公司为满足现代传感技术、自动检测与测控教学需求而精心研制的新一代综合性实验设备。本装置全面覆盖《传感器原理与应用》、《自动检测技术》、《工业自动化仪表与控制》、《非电量电测技术》、《传感器与测控技术》等核心课程的教学与实训要求，集教学演示、动手实操、数据处理于一体。该检测与转换（传感器）技术实训装置为各类高等院校、职业院校及技术学校的新建或升级实验室提供了完美的解决方案，助力学校快速构建高水平的传感器实验课程体系。

一、检测与转换（传感器）技术实训装置核心规格参数

二、装置核心系统构成与功能

1. 核心主控系统

本检测与转换技术实训装置的主控台集成了完整的信号激励、测量与处理单元：

• 高精度直流稳压电源：提供多组稳定直流电源，具备短路保护功能，为各类传感器及电路供电。

• 双信号发生器：集成低频（1Hz-30Hz）与音频（0.4KHz-10KHz）信号源，输出连续可调，满足不同传感器的动态测试需求。

• 高增益差动放大器：增益1-150倍可调，支持多种接法，用于传感器微弱信号的放大。

• 全数字显示仪表：配备数字电压表、频率/转速表、温度表，显示直观，精度高。

• 智能控制单元：包含高精度PID温度调节仪、机械压力表与手动气压源，实现对温度、压力等被测量的精确控制与指示。

2. 多源激励系统

提供实验所需的物理量变化源，是传感器技术实训装置动态实验的基础：

• 加热源：交流加热，控温范围0~150℃。

• 转动源：直流驱动，转速0~2400转/分连续可调。

• 振动源：频率1-30Hz可调，便于研究传感器的频率响应与共振特性。

3. 智能采集与处理系统

• 先进数据采集卡：基于ARM系统，支持USB、Wi-Fi、以太网三种数据传输模式，可实现本地及远程实验。采样分辨率高，速度可配置，量程自动切换。

• 专业上位机软件：提供友好的人机界面，支持实验项目编辑、数据实时采集、动态曲线绘制与分析、数据存储与打印报告等功能，完整呈现“检测、转换、处理”的全过程。

三、模块化传感器配置清单（部分）

本检测与转换（传感器）技术实训装置采用模块化设计，传感器种类齐全，可根据教学大纲灵活选配。

（注：以上为部分传感器列表，本装置共可支持超过30种传感器实验。）

四、教学优势与应用前景

1. 透明化教学：传感器壳体采用进口透明材料制作，内部结构一目了然，将抽象的“检测与转换”原理直观呈现。

2. 模块化设计：每个传感器及对应的转换电路均为独立模块，印有原理图与标识，接线快捷，既便于学生独立实验，也方便教师进行课堂演示。

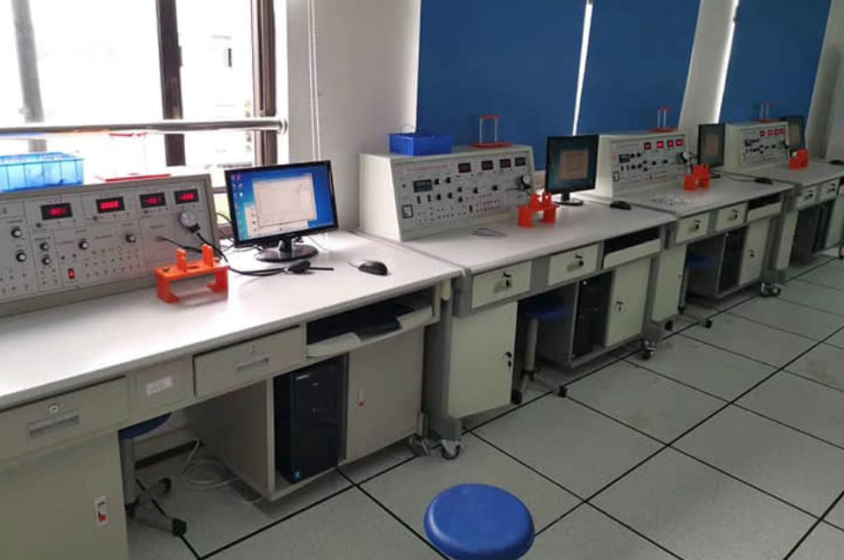

3. 系统化集成：整套检测与转换（传感器）技术实训装置由主控台、传感器模块、位移台架、数据采集系统及实验桌柜构成，布局科学，管理方便。

4. 高度可扩展：学校可根据实际教学计划和预算，灵活选配传感器模块。该平台亦可持续升级，兼容新开发的传感器实验项目，确保教学内容的先进性与前瞻性。
