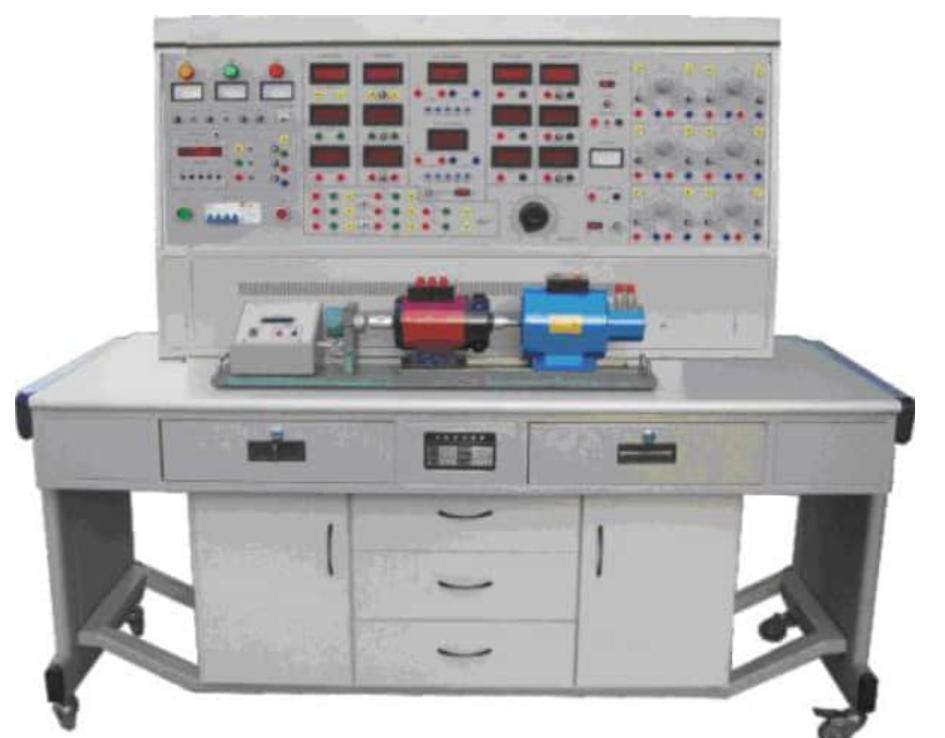

电机与变压器综合实验装置

电机与变压器综合实验装置

本设备是专为高等院校、职业院校及技术学校设计的电机与变压器综合实验装置，全面覆盖《电机拖动与调速》、《电机及拖动基础实验》、《电机学》、《电机与变压器》等核心课程的教学大纲要求。装置采用创新设计，结构稳固合理，外观现代大气，能够助力各类院校实验室快速、高效地开设实验课程，是提升实践教学质量的理想选择。

一、电机与变压器综合实验装置核心优势

1. 高度集成，综合性强：本装置真正实现了“一机多用”，不仅能完成电机拖动与控制的所有基础与进阶实验，还能进行单相、三相变压器的完整特性测试。其模块化设计还支持轻松扩展至更复杂的电气控制技术实验，为电机与变压器的关联教学提供了完美平台。

2. 配套完整，开课迅速：整套电机与变压器综合实验装置从精密仪器仪表、专用稳压电源、多种类型电机、专用变压器到高质量实验连接导线均配套齐全，用户无需二次采购，确保实验室建设一步到位，迅速投入教学使用。

3. 工艺精湛，经久耐用：装置关键部件如电机导轨采用优质不锈钢制造，基础底板使用20mm厚高强度轧钢板，确保设备在长期运行中不变形、噪音低，为电机性能测试提供了稳定、精确的机械环境。

4. 测量精准，教学直观：创新采用“校正直流测功机”测量原动机输出功率，彻底解决了传统“涡流测功机”存在的测量死区大、误差明显的痛点。配套的专用小型教学电机特性经过优化，可精准模拟中大型电机的运行特性，使学生通过实验深刻理解电机与变压器的理论知识。

5. 安全可靠，智能防护：装置配备电压型与电流型双重漏电保护系统，相间、线间过载或短路故障由高性能单片机全程监控，实现自动报警与快速断电保护，全方位保障师生实验安全。

6. 智能管理，便于考核：内置定时器兼报警记录仪，支持实验时间设定、超时报警与自动电源管理，并能记录各类操作告警，完美适应开放式实验室管理模式，便于教师进行实验过程管理与教学考核。

二、电机与变压器综合实验装置技术规格

• 输入电源：三相四线 380V ±10% 50Hz

• 工作环境：温度-10℃ ～ +40℃，相对湿度＜85%（25℃）

• 装置容量：＜1.5KVA

• 整机重量：约300Kg

• 外形尺寸：1600mm（长）× 750mm（宽）× 1300mm（高）

三、涵盖电机与变压器综合实验装置核心教学内容

（一）直流电机实验项目

1. 直流电机认识实验

2. 直流发电机特性实验

3. 直流并励电动机工作特性

4. 直流电动机启动实验（串电阻启动、降压启动）

5. 直流电动机转向控制实验

6. 直流电动机调速实验（调压、调阻、弱磁调速）

（二）单相变压器实验项目

1. 单相变压器变比测定

2. 单相变压器空载实验，测取空载特性曲线

3. 单相变压器短路实验，测取短路参数

4. 单相变压器负载实验，测取外特性曲线

（三）三相变压器实验项目

1. 三相变压器绕组极性测定

2. 三相变压器联结组别判定与验证

（四）异步电动机实验项目

1. 三相异步电动机定子绕组电阻测试

2. 三相异步电动机空载实验与特性分析

3. 三相异步电动机短路实验与参数求取

4. 三相异步电动机等效电路参数计算

5. 三相异步电动机在各种运行状态下的机械特性测定

四、装置基本配置清单

（一）主控实训屏

1. 可调交流电源：提供三相0～450V及单相0～250V连续可调电源，配有同轴调压器与完善的过流保护。

2. 高压直流电源：提供220V励磁电源与0-250V连续可稳压电枢电源，带数显指示。

3. 智能管理单元：定时报警记录仪。

4. 高精度测量仪表：

• 直流数显电压表、电流表（多量程）

• 交流数显电压表、电流表（多量程）

• 智能功率/功率因数表（可自动判别负载性质，存储数据）

5. 多功能转换开关与三相可调电阻器组。

（二）核心器材配备

1. 变压器：单相教学变压器（220V/55V）。

2. 电机组：直流并励电动机、校正直流测功机、三相绕线式异步电动机。

3. 高精度测速系统：含光码盘测速及数显转速表的不锈钢电机导轨，运行平稳，精度高。

4. 负载与连接：灯箱负载单元、高可靠安全实验导线。

（三）专用实验桌

实验桌采用优质钢材双层喷塑结构，桌面为防火、防水、耐磨的高密度板，坚固美观，为电机与变压器综合实验装置提供了稳固、安全的工作平台。

本电机与变压器综合实验装置集教学性、安全性、耐用性与先进性于一体，是建设现代化电类实验室、深化电机与变压器实践教学的必备设备。
