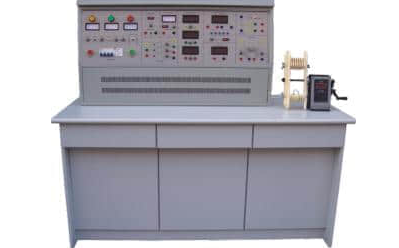

电机·变压器维修及检测实训装置
一、产品概述
二、主要技术参数
输入电源：三相四线制 ～380V ±10% 50Hz 工作环境：-5℃ ~ +40℃，相对湿度 ＜85%(25℃) 装置容量：＜1.5kVA 外形尺寸：1300mm × 750mm × 1300mm
三、装置配置清单
1. 电源控制屏
结构：铁质双层亚光密纹喷塑，铝质面板。 电源控制：三相四线输入，配备漏电保护器、总开关，通过接触器及起停按钮控制，设急停按钮。 电压指示：面板设有三只指针式交流电压表，实时监测三相电网电压。 可调交流电源：通过1.5kVA三相同轴自耦调压器，输出0～450V三相及0～250V单相连续可调电压。 直流电源： 固定直流电源：220V / 0.5A，带短路保护。 可调直流高压电源：0～250V连续可调，带过压及短路保护。
2. 仪表功能板
交流数字电流表 (0～5A) 三只，精度0.5级。 直流数字毫安表 (0～2000mA) 一只，精度0.5级。 智能功率、功率因数表：采用DSP技术，可测量有功功率、无功功率、功率因数及负载性质，精度0.5级，并能存储、查询15组测试数据。 其他元件：4uF/450V CBB电容一只、双刀双掷开关一只、0～900Ω/0.5A可调电阻两组。
3. 仪器与工具配备
测量仪器：500V兆欧表、890B+数字万用表、钳形电流表。 拆装工具：6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。 绕线设备：配套绕线模、绕线轴、绕线架、压线架及手摇电子计数绕线机（计数范围0-9999匝）。
4. 实训电机与组件
未浸漆单相变压器：100VA，220V/55V。 未浸漆单相电容运转异步电动机：120W，220V，1420r/min。 未浸漆三相鼠笼异步电动机：180W，380V(Y)，1400r/min。
5. 安全附件
实训桌：桌面附防静电绝缘橡胶垫，固定有手摇绕线机，下设绕线柜。 实训导线：采用高可靠护套手枪插连接线，内部为超软无氧铜多股线，安全耐用。
四、核心实训项目
(一) 单相变压器修理及综合检测
变压器拆除前数据记录与计算 变压器铁芯与绕组拆除工艺 变压器绕组手工绕制 变压器器身组装 绝缘电阻测试 绕组直流电阻测试 变压器同名端判别 变压器电压变比测试 变压器空载特性试验 变压器短路特性试验
(二) 单相电容运转异步电动机修理及测试
电机拆除前数据记录与计算 单相异步电动机拆卸 单相电动机定子绕组绕制 单相电动机组装 绝缘电阻测试 主、副绕组直流电阻测试 单相异步电动机空载运行试验 单相异步电动机短路试验
(三) 三相鼠笼式异步电动机修理及测试
电机拆除前数据记录与计算 三相异步电动机拆卸 三相定子绕组绕制与嵌线 三相异步电动机组装 绝缘电阻测试 三相绕组直流电阻测试与平衡判断 三相绕组首末端判别 三相异步电动机空载运行试验 三相异步电动机短路试验
