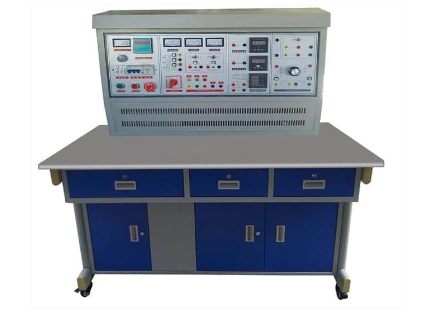

电机·变压器维修及检测实训装置
一、产品概述
二、核心技术参数
输入电源：三相四线制 380V ±10%，50Hz 工作环境：温度-5℃～+40℃，相对湿度＜85%（25℃） 装置容量：＜1.5kVA 外形尺寸：1300mm（长）× 750mm（宽）× 1300mm（高）
三、装置系统化配置
1. 电源控制屏
主电源控制：三相四线输入，配备漏电保护器、总开关、接触器起停控制及急停按钮，确保操作安全。 监测仪表：数字式交流电压表，可通过波段开关切换监测三相电网电压。 智能管理器：集成定时器与报警记录仪，兼具时钟、定时报警、电源管理功能，并可记录操作过程中的漏电、仪表超量程等报警次数，为实训考核提供客观数据。 可调交流电源：通过1.5kVA三相同轴自耦调压器，可输出0～450V三相及0～250V单相可调电压。 直流电源组： 固定直流电源：220V/0.5A，带短路保护。 可调直流高压电源：0～250V连续可调，具备过压及短路保护。 直流数字电压表：测量范围0～300V，精度0.5级，用于监测直流电源电压。
2. 仪表功能板
真有效值交流数字电压表 (0～500V) 一只。 真有效值交流数字电流表 (0～5A) 三只。 直流数字毫安表 (0～2000mA) 一只。 智能功率与功率因数表：可测量有功/无功功率、功率因数及负载性质，并能存储15组测试数据。 配套元件：4uF/450V CBB电容、双刀双掷开关、0～900Ω/0.5A可调电阻两组。
3. 仪器与工具配备
检测仪器：500V兆欧表、890B+数字万用表、钳形电流表。 拆装与绕制工具：包含6寸三爪拉马、活动扳手、压线板、划线板、剪刀等的工具套件；专用绕线模、绕线轴、绕线架等绕线装置。 核心设备：手摇电子计数绕线机 (计数范围0-9999匝)。
4. 实训电机与变压器（未浸漆，便于教学）
单相变压器：100VA，220V/55V。 单相电容运转异步电动机：120W，220V，1420r/min。 三相鼠笼异步电动机：180W，380V(Y)，1400r/min。 他励直流电动机：100W，220V，2000r/min。
5. 高可靠安全导线
四、可完成的实训项目
项目一：单相变压器维修及综合检测
拆除前数据记录与计算 铁芯与绕组的拆除工艺 绕组绕制与绝缘处理 变压器整体组装 绝缘电阻测试 绕组直流电阻测试 同名端判别 电压变比测试 空载特性试验 短路特性试验
项目二：单相电容运转电动机维修及测试
拆除前数据记录与计算 电机端盖、转子、定子的拆除 定子绕组绕制与嵌线 电机整体组装与调试 绝缘电阻测试 直流电阻测试 空载运行试验 短路试验
项目三：三相鼠笼式异步电动机维修及测试
拆除前数据记录与计算 三相电机的拆卸工艺 三相定子绕组的绕制与连接 电机组装与轴承装配 绝缘电阻测试 直流电阻测试与平衡度判断 绕组首末端判别 空载运行试验 短路试验
项目四：他励直流电动机维修及测试
拆除前数据记录与重绕数据计算 电枢绕组、
