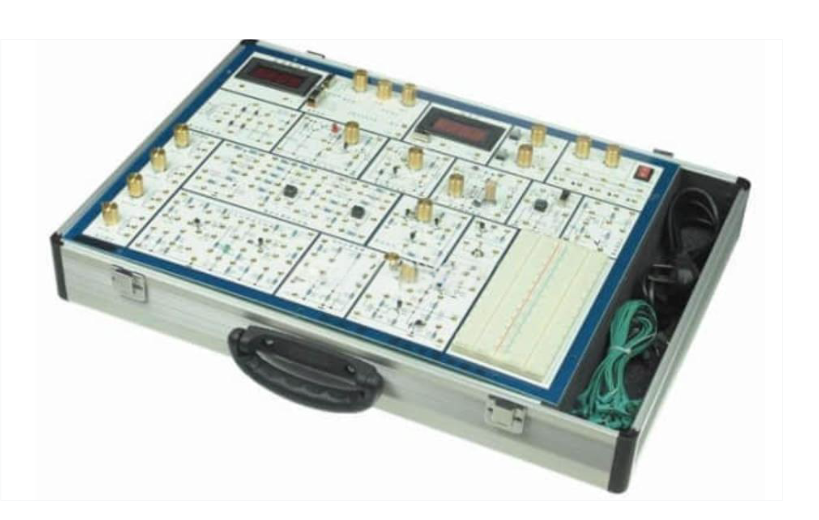

模拟电路实验箱

模拟电路实验箱

模拟电路实验箱是专为高等院校、中专、电大及职大等学校电子技术课程开发的核心教学设备，严格遵循《高等工业学校电子技术基础课程教学基本要求》，覆盖《模拟电子技术基础》全部实验内容。这款模拟电路实验箱以模块化设计为基础，结合扩展性功能，不仅能满足基础实验需求，还能支持创新性项目，是提升学生动手能力和思维能力的理想工具。通过优化设计，模拟电路实验箱在教学中展现出高适用性和可靠性，深受广大师生青睐。

一、主要特点：模块化设计提升教学灵活性

本模拟电路实验箱采用单元电路方式设计，每个单元对应基本实验电路，学生可根据印刷在实验板表面的原理图自行搭建电路，灵活调整参数或组合单元，完成多样化实验。这种设计不仅培养了学生的独立思维和动手能力，还增强了模拟电路实验箱的扩展性。元器件大多安装在实验板正面，提升感性认识；连接采用锁紧式镀金插孔，确保稳定可靠，维修简便。箱体由一体型铅合金型材制成，牢固轻便，绝缘安全，外观美观大气，开关便捷，完美契合模拟电路实验教学的长期使用需求。

此外，模拟电路实验箱的模块化特性支持自定义扩展，如外接面包板，方便学生进行毕业设计或创新实验，进一步强化了模拟电路实验箱在教学中的核心地位。

二、实验箱组成：多功能电源与精密测量工具集成

模拟电路实验箱的组成经过精心优化，确保实验过程安全高效：

• 电源系统：输入AC 220V±10%、50Hz，输出包括多路直流电源（+5V、±12V、-5V～-12V可调、+5V～+27V可调），均带过流保护和自动恢复功能，以及AC 7.5V×2交流输出，为模拟电路实验提供稳定能源基础。

• 直流电压源：双路可调输出（-0.5V～+0.5V和-5V～+5V），支持精密电压实验。

• 函数发生器：输出频率2Hz～90kHz，可分档输出方波、三角波和正弦波，满足波形生成需求。

• 测量工具：集成数字频率计（0～300kHz）和直流电压表（0～30V），便于实时监测，提升模拟电路实验箱的实用性。

• 分立与集成电路：包括整流滤波、放大电路、功放、场效应管等分立元件，以及运算放大器（741）和集成功放（LM386），覆盖基础到高级实验内容。附加面包板扩展区，支持自定义电路开发，增强模拟电路实验教学的互动性。

这种组成设计使模拟电路实验箱成为全能型平台，兼顾演示与创新，助力学生深入掌握电子技术原理。

三、实验项目：全面覆盖课程要求，激发创新潜能

模拟电路实验箱支持丰富的实验项目，从基础到综合，全面提升学生技能：

1. 单级放大电路实验

2. 两级放大电路实验

3. 负反馈放大电路实验

4. 射极跟随器实验

5. 差动放大电路实验

6. 比例求和运算电路实验

7. 积分与微分电路实验

8. 波形发生电路实验

9. 有源滤波器实验

10. 电压比较器实验

11. IC电路RC正弦波振荡器实验

12. 集成功率放大器实验

13. 整流滤波与并联稳压电路实验

14. 串联稳压电路实验

15. 集成稳压器实验

16. RC正弦波振荡器实验

17. LC振荡器及选频放大器实验

18. 电流/电压转换电路实验

19. 电压/频率转换电路实验

20. 互补对称功率放大器实验

21. 波形变换电路实验

22. 场效应管实验

23. 可控硅实验电路

附加面包板扩展区，学生可进行自定义项目，如传感器接口或通信电路，进一步拓展模拟电路实验箱的应用边界。这些实验不仅强化理论，还培养创新思维，使模拟电路实验教学更具实效性。
