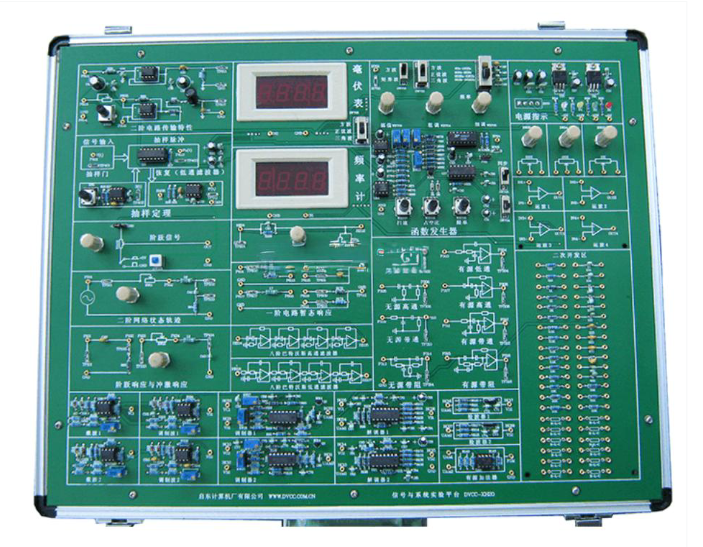

信号与系统实验平台是专为《信号与系统》课程设计的先进教学设备，基于多年实验教学经验不断优化而成。该平台支持信号的频域和时域分析，可用于阶跃响应、冲激响应、信号频谱分析、AM调制解调、滤波器设计等核心实验。采用模块化设计，电路原理一目了然，信号与系统实验平台不仅紧扣教学大纲，还具备高扩展性，适合高校、职校等机构进行信号与系统实验教学。通过集成硬件与仿真软件，它提升了学生的实践能力和创新思维，是理想的教学助手。

一、系统特点：模块化设计提升教学效率

1. 教学性强，内容全面：信号与系统实验平台覆盖课程大部分章节，实验项目具有通用性和教学性，帮助学生深入掌握原理性知识。

2. 电路模块化：实验单元以模块划分，对应实验名称，电路图清晰展示，使信号与系统实验教学直观易懂。

3. 结构稳定，扩展灵活：平台结构紧凑，性能可靠，支持自定义电路设计，方便学生进行创新实验。

4. 仿真软件支持：可选配Proteus仿真软件，模拟各种功能电路，适配虚拟仪器，提升信号与系统实验平台的综合分析能力。

这些特点确保了信号与系统实验平台在教学中兼具实用性和前瞻性，满足不同层次学生的需求。

二、系统组成：多功能硬件模块保障实验精度

信号与系统实验平台的硬件组成包括多个核心模块，确保实验的准确性和安全性：

• 电源输入模块：提供多路直流电源（+5V、-5V、±12V），配备保护功能，如过压、过流和短路报警，自动切断和恢复电源，保障信号与系统实验安全。

• 信号源模块：输出正弦波、三角波、方波等五种波形，频率范围9Hz-100kHz，参数可调，支持多样化信号生成。

• 测量工具：集成频率计（1Hz-300kHz）和毫伏表（0-10V），方便实时监测，提升信号与系统实验平台的测量效率。

• 核心功能模块：包括模拟滤波器、无失真传输系统、一阶/二阶电路模块、AM调制解调、信号分解合成等，覆盖信号与系统课程实验的关键内容。

• 扩展区域：提供电路元件扩展区，支持自定义实验；机箱采用铝合金材料，尺寸440×340×100mm，环保耐用。

这种模块化组成使信号与系统实验平台易于操作和维护，适合长期教学使用。

三、软件配置：仿真工具增强学习效果

信号与系统实验平台可选配Proteus仿真软件，模拟信号系统电路，并适配示波器、逻辑分析仪等虚拟仪器。该软件支持电路分析和研究，帮助学生提高设计能力，使信号与系统实验教学更加生动高效。

四、实验项目：全面覆盖课程重点

信号与系统实验平台支持丰富的实验项目，包括：

1. 基本运算单元实验

2. 阶跃响应与冲激响应实验

3. 连续时间系统模拟实验

4. 有源/无源滤波器实验

5. 抽样定理与信号恢复实验

6. 一阶/二阶电路暂态响应实验

7. 信号分解与合成实验

8. AM调制解调与FDM频分复用实验

9. 信号无失真传输实验

这些项目从基础到综合，强化理论应用，鼓励创新，充分发挥信号与系统实验平台的教学价值。

五、实验箱配置：完整套装即开即用

信号与系统实验平台标准配置包括：

• 实验箱主体

• 实验指导书

• 电源线

• 实验导线

• 保修卡和合格证
