智能农业物联网实训沙盘

智能农业物联网实训沙盘

随着物联网技术在农业领域的深入应用，智能农业物联网实训沙盘已成为培养现代农业技术人才的重要工具。该系统以农业大棚为原型，通过实景与实训相结合的方式，综合运用无线传输网络、单片机、RFID射频识别、传感器与控制器、云计算等先进技术，为学生提供一个高度仿真的农业物联网实践环境。

一、沙盘主体结构与设计

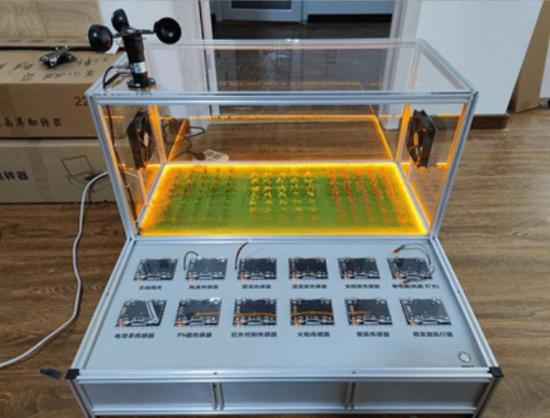

智能农业物联网实训沙盘的主体采用高强度铝合金骨架，尺寸设计为800*800*500mm，兼具稳固性与便携性。沙盘一侧为智能农业大棚模型，内部集成风扇节点、灯光节点、农业传感器及控制器节点，模拟真实温室环境；另一侧为实训操作区域，采用创新的磁吸搭积木连接方式，表面集成多路物联网模块供电底板，所有供电由沙盘内部统一管理，无需外接电源，极大提升了实验安全性与操作便捷性。

这种一体化设计不仅降低了设备连接的复杂性，还支持多达12个模块的联动实验。通过磁吸接口，学生可快速组合传感器、执行器及通信模块，无需额外接线即可完成供电、数据通信和调试，有效提高了实训效率。

二、农业物联网模块详解

智能农业物联网实训沙盘的核心在于其模块化设计，各模块均支持磁吸连接，形成完整的物联网生态系统：

• 感知层模块：包括温湿度、光照、CO₂浓度、风速、雨雪、土壤湿度、电导率、PH值等传感器，实时采集环境数据。例如，空气温湿度传感器采用DHT11芯片，检测范围覆盖0-50℃（精度±0.5℃）和20%-95%RH（精度±2%RH），为精准农业提供数据基础。




• 控制与执行模块：集成双路继电器、风扇、LED灯光、舵机、水泵等执行器，可根据阈值自动调节环境参数。如当CO₂浓度超标时，系统自动触发通风设备，实现智能调控。




• 通信与处理模块：支持ZigBee、WiFi等多种无线协议（如CC2530芯片的ZigBee模块传输距离达200m），结合嵌入式STM32处理器（ARM Cortex-M3内核），实现数据高效传输与边缘计算。




• 云平台与射频识别：内置公有云平台，支持数据上云与远程监控；同时配备13.56MHz高频读卡器，用于农产品溯源或设备管理，完善物联网应用场景。




三、系统特点与教学优势

该沙盘的核心优势在于其高度集成性与教学实用性。首先，磁吸搭积木设计避免了传统接线的繁琐与错误，学生可专注于系统逻辑与创新应用，例如通过模块叠加构建多层级物联网网络（如STM32处理器+ZigBee模块+传感器三层组合）。其次，系统支持阈值自动化管理，用户可设定温湿度、光照、CO₂等参数的临界值，实现喷淋、通风、补光等设备的自主控制，体现智能农业的精准化理念。此外，沙盘还提供开源代码与二次开发接口，学生可修改程序或扩展硬件，培养嵌入式开发与系统集成能力。

在实训项目中，沙盘覆盖从基础传感器采集到复杂云平台应用的全流程，包括环境监测（如光照强度分析）、智能报警（非法入侵短信通知）、远程控制（通过PC/手机调节设备）等，契合农业物联网的真实需求。例如，通过ZigBee组网实验，学生可掌握无线传感网络的部署与优化策略。
