EDA/SOPC系统开发平台

EDA/SOPC系统开发平台

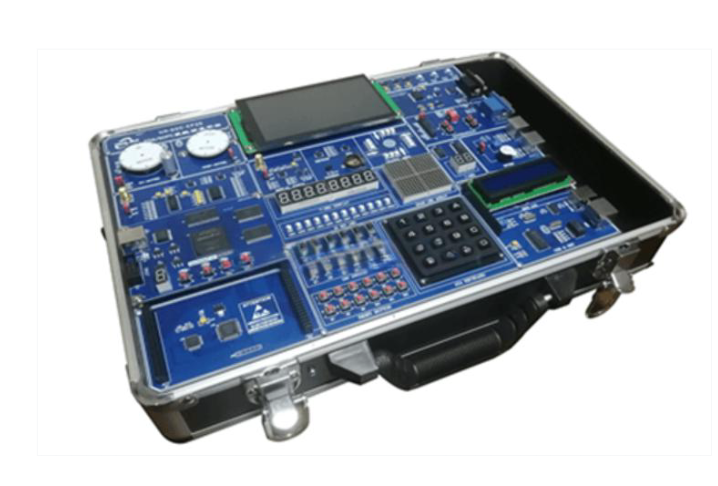

EDA/SOPC系统综合开发平台是一款基于Altera公司（现为Intel）最新的CycloneIII/IV/V系列FPGA的高端实验开发平台。该平台集成了独特的GUI人机操作界面，采用系统底板+核心板+扩展板的灵活架构，并配备多种扩展模块供用户自行选择配置，能够满足从基础教学到高级科研的不同层次需求。

平台核心特点与设计理念

创新性GUI人机操作界面

该EDA/SOPC系统开发平台独家采用GUI人机操作界面，整合了平台上所有硬件资源，可实时显示设备信息并检测各模块运行状态。这种设计显著提高了学生的动手兴趣和积极性，同时也方便教师进行设备培训和检修工作。

模块化灵活设计架构

平台采用系统底板+核心板+扩展板的设计方法，通过选择不同的核心板和扩展板，可以构建出不同功能的开发平台。这种模块化设计能最大限度地满足用户的性能需求，同时使学生对系统设计有更清晰的认识。

硬件资源详细解析

FPGA核心板配置

该EDA/SOPC系统开发平台的核心板采用6层高精度PCB设计，确保系统运行稳定可靠。主芯片采用Altera公司的CycloneIV系列FPGA EP4CE10F17C8N，门电路高达100万门，配备容量高达16M BIT的EPCS16配置芯片。

核心板提供JTAG编程模式，通过板载USB-Blaster电缆，仅需一根USB线即可完成程序下载。此外，核心板还提供一路50M高速时钟源、系统复位电路，以及+5V、+3.3V、+2.5V、1.2V等多种电压的电源输出，为二次开发提供130个以上独立的IO接口。

系统板资源丰富全面

EDA/SOPC系统板标配854 * 480 24位TFT彩色串行LCD显示，并配套电容触摸屏，用户可根据需要更换不同规格的显示屏。

该平台集成了一系列高级接口模块，包括：

• 模拟信号发生器模块：可产生频率、幅度均可调的正弦波、三角波、锯齿波、方波等信号

• 8位高速并行ADC接口模块：速度高达40Msps

• 8位高速并行DAC接口模块：速度高达33Msps

• 多种通信接口：VGA、UART、USB转串口、Ethernet10M/100M等高速接口模块

实验内容与教学应用

EDA实验与电子设计竞赛内容

该EDA/SOPC系统开发平台提供丰富的示例实验，从简单的QUARTUSII实例设计到复杂的系统设计，涵盖格雷码编码器设计、加法计数器设计、数码管显示电路设计等基础实验，以及交通灯控制、DDS信号发生器、直流电机测速等高级应用实验。

NIOSII 32位处理器示例实验

在嵌入式系统方面，平台支持NIOSII 32位处理器示例实验，包括最简单NIOSII系统设计、外部SRAM的NIOSII系统设计、Flash编程实验、串口通信实验等，全面覆盖嵌入式系统开发各个环节。

技术优势与应用价值

这款EDA/SOPC系统综合开发平台代表了当今电子设计自动化技术的最高水平。EDA技术是指利用计算机辅助设计软件完成超大规模集成电路芯片功能设计、综合、验证、物理设计等流程的设计方式，被誉为"芯片之母"。

同时，该平台充分体现了SOPC技术的优势：SOPC即可编程片上系统，它将处理器、I/O接口、存储器及所需功能模块集成到一个FPGA内，构成可编程的片上系统，具有灵活的设计方式、可扩展可升级、软硬件可编程等特点。

产品规格与配置信息

该EDA/SOPC系统开发平台核心芯片为EP4CE10F17C8N，工作电压220V±10%，50Hz±1Hz，平台尺寸为410×280×80mm，重量小于4kg。软件配置包括QuartusII 13.0、NiosII SBT for Eclipse 13.0和ModelSim 13.0，提供Verilog和VHDL两种版本例程。
