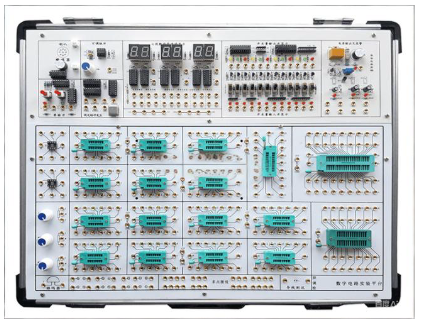

数字电路实验箱

数字电路实验箱

一、数字电路实验箱的核心技术指标详解

1. 电源系统

• 多路输出直流稳压电源：通常提供 +5V/2A（为TTL/CMOS集成电路供电）、±12V/0.7A（为运放等模拟器件供电）以及一路1.5V–9V（或连续可调） 电源。每路电源均设有保险丝，并具备短路保护、过压保护、欠压保护及自动关断功能，确保实验板和元器件的安全。

• 高可靠性：+5V主电源通常还配备有声光报警功能，能在故障发生时及时提醒使用者，充分体现了数字电路实验箱对安全性的高度重视。

2. 信号源系统

• 单脉冲发生器：提供2组可同时输出正、负脉冲的电路，带电平指示，用于测试触发器、计数器等时序逻辑电路。

• 连续脉冲源：提供从1Hz到1MHz多个固定频率点的方波信号（如1Hz, 10Hz, 100Hz, 1kHz, 10kHz, 100kHz, 1MHz），以及一个1Hz–1kHz连续可调的时钟电路，满足不同速度电路的测试需求。

• 其它信号源：部分高端型号还集成由555时基电路构成的音频输出（驱动蜂鸣器或喇叭），用于声学实验。

3. 输入/输出与显示模块

• 逻辑开关与电平显示：提供12位或16位逻辑电平开关，用于输入“0”和“1”；同时配备12位LED发光二极管，用于直观显示输出点的逻辑状态。

• 数码管显示：配备6位带BCD码译码驱动的七段LED数码管，用于直接显示数字；另提供2位独立数码管，用于学习译码驱动器的工作原理。

• BCD码拨盘开关：提供2组BCD码输入，方便快速设置十进制数。

4. 实验电路区核心配置

• IC插座群：提供丰富的集成电路插座，通常包括多种规格的锁紧式或圆孔插座，例如支持8芯(IC8)、14芯(IC14)、16芯(IC16)、20芯(IC20)、28芯(IC28)乃至40芯(IC40)的芯片，兼容性强。

• 开放式结构：采用独立电路板设计，与核心信号源隔离，防止接线误操作损坏主机。设有多个高可靠锁紧式插座作为测试点。

• 扩展能力：预留2个尺寸为155mm×100mm的扩展模块接入区，可选配面包板、分立元件模块或特定的功能模块（如FPGA/CPLD板），支持学生进行创新设计。

二、数字电路实验箱支持的实验项目体系

1. 基础验证性实验

• 门电路特性测试：晶体管开关特性；TTL与CMOS集成逻辑门的逻辑功能与参数测试。

• 组合逻辑电路：组合逻辑电路设计与测试（如半加器、全加器）；编码器、译码器、数据选择器的应用。

• 时序逻辑电路：RS、JK、D触发器的功能测试；计数器、移位寄存器的应用。

2. 综合性与设计性实验

• 脉冲产生与整形：用门电路构成多谐振荡器、单稳态触发器与施密特触发器。

• 555定时器应用：利用555电路构成多种波形发生器。

• 小型系统设计：数字钟、智力竞赛抢答器、电子秒表、交通灯控制器、拔河游戏机等。这些实验综合运用了计数、译码、显示、脉冲控制等多种知识。

3. 创新拓展实验（需选配模块）

• 数据转换：完成D/A和A/D转换器实验。

• EDA技术：利用FPGA/CPLD进行数字系统设计，如用硬件描述语言（VHDL/Verilog）实现数字钟、频率计等，实现软硬件协同设计。

三、数字电路实验箱的教学应用价值与选型建议

教学应用价值

• 理论与实践结合：将抽象的数字逻辑概念转化为可视、可测的物理现象，加深理解。

• 工程素养培养：通过从芯片手册解读、电路搭建到系统调试的全过程，培养学生的工程思维和解决问题的能力。

• 分层次教学：实验项目覆盖基础到综合，能满足不同层次学生的学习需求，并为学有余力的学生提供创新空间。

选型与使用建议

• 安全性与可靠性：确保电源保护功能完善，接插件坚固耐用，接触良好。

• 灵活性与扩展性：实验区是否足够开放，IC插座种类和数量是否满足教学大纲要求，是否提供未来升级FPGA等功能的接口。

• 配套资源：是否提供详细、准确的实验指导书、原理图及优质的技术支持。
