高频电路实验箱

高频电路实验箱

🔧高频电路实验箱的关键技术特性

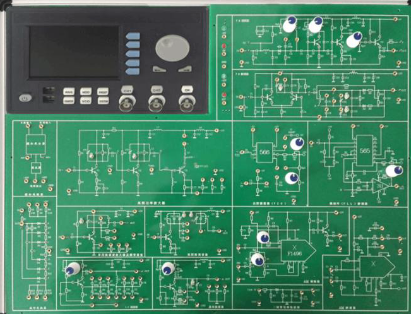

• 一体化结构与布局优化：采用铝木合金箱体（如VV511-M29483型），这种结构有助于屏蔽外部干扰、减少振动对内部元件的影响。元器件安装在线路板反面，正面印制清晰的电路原理图符号。这种布局既保护了元件，也使学生能直观对照电路图进行测量，降低了连线错误的风险，非常适合教学演示和反复操作。

• 高性能电源与信号源系统：实验箱通常配备四路直流稳压电源（如±5V/1.5A，±12V/1A），并提供过流保护，确保高频电路各级（如振荡器、功率放大器）获得纯净、稳定的工作电压。内置的低频函数信号发生器（频率范围覆盖10Hz至100kHz）和高频函数信号发生器（频率范围可达30kHz至20MHz），可输出正弦波、方波、三角波，满足调幅、调频、混频等实验对信号源的要求。

• 全面的高频电路实验模块：核心实验模块覆盖高频电子线路的主要知识点，例如：

• 调谐放大器（单调谐、双调谐），用于研究选频放大和通频带特性

• LC电容反馈三点式振荡器（如克拉波、西勒振荡器）和石英晶体振荡器，用于学习高频振荡信号的产生与稳定性

• 振幅调制/解调电路（如乘法器调幅、二极管包络检波）

• 变容二极管调频和相位鉴频器电路

• 模拟混频器电路，用于频率变换实验

• 丙类高频功率放大器，用于研究高效率功率放大
  这些模块通常采用开放式测试点设计，方便用示波器、频率计等仪器观测关键节点的波形和参数。

🎓 实验箱的教学应用价值

• 基础实验与原理验证：通过调谐放大器、正弦波振荡器、振幅调制与解调、频率调制与解调以及混频电路等基础实验，学生可以观察非线性电路现象，掌握高频单元电路的工作原理。

• 综合系统实验与设计能力培养：在基础实验之上，可进行小功率调频收发系统等综合实验。这类项目有助于学生建立通信系统的整体概念，培养系统调试和问题分析能力。

• 规范操作与实验技能养成：高频实验对操作规范有较高要求，例如连线应尽可能短以减少分布参数影响，使用无感工具调节可变电容或电感，先关断电源再改接线路等。这些要求能培养学生严谨的实验习惯。

💡 选型与使用建议

• 核心实验箱选型考量：选择实验箱时，应重点考察其实验项目与课程大纲的匹配度、结构的耐用性与可维护性（如模块化设计是否便于更换元件）以及测量点的开放性和标注清晰度。

• 必备配套仪器：为充分发挥实验箱功能，通常需要额外配置一些测量仪器：

• 50MHz或以上带宽的示波器：用于观察高频信号的波形、测量幅度和周期。

• 高频毫伏表：用于精确测量高频信号的电压。

• 扫频仪（可选但建议）：可直观显示调谐放大器的幅频特性曲线。

• 使用注意事项：

• 安全操作：通电前检查接线，确保电源极性正确。

• 规范测量：测量时注意探头的接地，避免引入干扰。理解仪器阻抗对高频电路的影响（如频率计高输入阻抗需通过隔离电阻测量振荡器，防止频偏）。

• 维护保养：保持实验箱清洁，避免重物挤压。拔插连接线时应捏紧插头根部，避免拉扯线缆。
