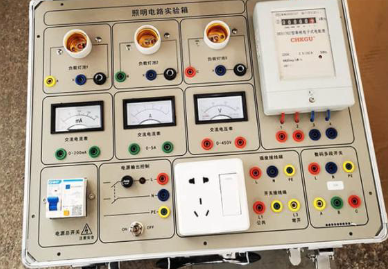

一、照明电路实验箱的系统组成与功能特点

• 电源与保护：输入电源为AC 220V±10%，50Hz，配备最大电流10A、电压380V的空气开关。触电保护器可在泄漏电流超过13mA时，于0.01秒内自动切断电源，保障学生操作安全。

• 测量与计量单元：集成交流电压表（0-450V）、交流电流表（0-200mA和0-5A双量程），以及220V/2A的单相电度表，方便学生实时测量电路参数并学习电能计量原理。

• 照明控制元件：提供单刀单掷开关板（带插座）、数码分段开关（如SP368）、白炽灯接口等，部分型号还支持日光灯组件（含镇流器、启辉器）安装。这些元件布局清晰，符号参数直接印刻在面板上，便于学生识别和接线。

• 结构设计：紧凑型箱体结构（常见尺寸约为450mm×370mm×140mm），采用模块化布局，部分高级型号（如SBDAZ-04）还包含PVC线管、配电箱模拟单元，支持管线敷设、灯具实际安装等综合技能训练。

• 安全性：通过漏电保护、绝缘导线等设计，显著降低实验风险。

• 实用性：元件选自实际应用产品（如实物开关、电度表），帮助学生积累现场经验。

• 可扩展性：模块化设计允许院校根据课程需求增配元件（如双控开关、感应控制器），以开展更多进阶实验。

二、照明电路实验箱支持的实验内容与教学应用

1. 基础照明电路实验：

• 白炽灯控制线路（如单开关控制、两地控制一盏灯）。

• 日光灯电路接线与功率因数提升实验（需配备镇流器、电容等）。

• 单相电度表直接/间接安装接线，学习电能计量方法。

2. 智能控制拓展实验：

• 声控、触摸、人体感应开关控制照明电路（如楼梯灯模拟）。

• 数码分段开关实现多路灯光控制逻辑。

3. 故障排查与安全训练：通过模拟断路、短路等常见故障，培养学生使用仪表诊断问题的能力，并强化安全操作规范。

三、照明电路实验箱的选型与使用建议

• 课程匹配度：基础课程可选标准型（如TW-X89型）；若涉及综合布线，宜选配备网孔板、管线器件的型号（如SBDAZ-04）。

• 安全性验证：确保设备具有漏电保护、过流保护功能，且元件符合国家标准。

• 扩展性与维护：优先选择模块化设计、提供替换元件的品牌，以降低长期使用成本。

• 课前检查：通电前确认线路无短路，触电保护器功能正常。

• 规范操作：强调“断电接线”、仪表量程选择等安全规范。

• 故障模拟训练：引导学生使用电压表/电流表排查故障，提升实践分析能力。
