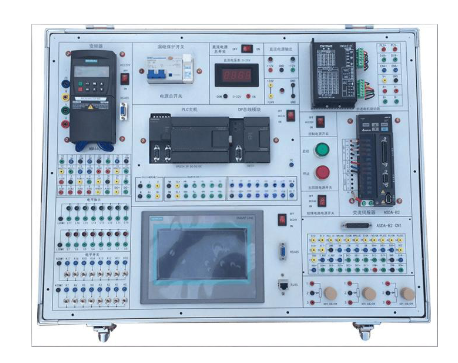

PLC、变频器、触摸屏综合实训平台
一、平台主要特点
1. 模块化设计，灵活扩展
2. 真实工业组件，贴近实战
3. 先进组态软件，可视化教学
4. 全方位变频器训练
二、技术参数详述
1. 电源与环境参数
输入电源：三相四线 ~220V ±10％ 50Hz 输出电源：24V、2A 工作环境：温度-10℃~+40℃，相对湿度<85％(25℃)，海拔<4000m 安全保护：带有漏电保护开关，具有漏电压、漏电流自动切断电源等功能，符合国家安全标准
2. 核心组件配置
PLC主机：西门子smart系列1SR40，输入24点、输出16点 变频器主机：西门子MM440 / 0.37KW，配有BOP面板 触摸屏：西门子SMART 700 IE 执行机构：180W三相异步电动机
三、实验内容体系
1. PLC实验项目
基本指令实验 定时器及计数器指令实验 移位寄存器指令实验 置位/复位及脉冲指令实验 跳转指令实验 常用功能指令实验
交通信号灯的自动控制模拟城市交通管理系统 机械手的自动控制学习工业机器人基本原理 舞台艺术灯的控制掌握复杂逻辑控制技巧 交流电机Y/Δ形起动控制通过小直流电机模拟转动 液体混合装置自动控制学习流程工业控制技术 水塔水位自动控制掌握闭环控制原理 四级传送带模拟运行理解物料输送系统控制 三相异步电机模拟控制 轧钢机模拟控制模拟工业生产线控制
2. 变频器实验体系
变频器认识和参数调试实验：深入了解变频器内部结构和工作原理 外部控制变频器输出频率实验：学习外部信号控制方法 模拟量控制变频器输出频率实验：掌握模拟信号调速技术 模拟量输入控制电机转速实验：实现精确转速调节 变频器频率跳变实验：学习特定应用场景下的频率设置 外部端子点动控制实验：掌握基本操作技能 变频器无级调速实验：实现平滑速度调节 PID变频调速控制实验：学习闭环控制算法应用 速度闭环定位控制实验：掌握高精度控制技术
3. 触摸屏实验内容
WINCC flexible组态软件安装使用：熟悉工业组态软件环境 基本指令编程练习实验：打牢编程基础 组态演示实验：了解界面设计流程 组态变量定义与管理实验：学习数据管理方法 组态的动画连接实验：创建动态可视化界面 用户脚本程序实验：实现复杂逻辑功能 报警显示与报警数据报表输出：掌握故障诊断与数据记录 基于触摸屏的控制方式实验：实现全面触摸控制
四、教学应用与优势
五、选型与配置建议
品牌兼容性：确保PLC、变频器、触摸屏之间的良好通信兼容性 扩展能力：选择模块化设计，便于后期功能扩展 软件环境：考虑教学使用的软件是否为主流工业应用软件 安全性能：必须具有完善的安全保护措施，保障学生实验安全 教学资源：供应商是否提供完善的实验指导书、教学案例和技术支持
