电路分析实验箱

电路分析实验箱

一、概述

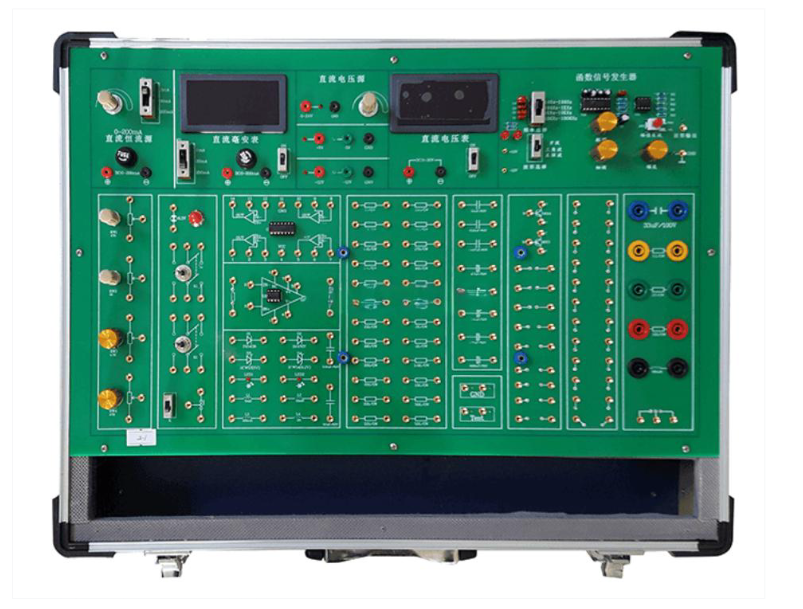

电路分析实验箱是一种专为电子工程、电气工程及物理学相关专业学生设计的教学实验设备。它采用全开放式设计理念，主电路板上集成各种常用电子元器件，学生可根据实验需求自主选择元件并搭建电路。这种实验箱的连接部分采用锁紧叠插式镀金插头和插座，不仅连接可靠，而且抗氧化、寿命长，确保了实验的稳定性和设备的耐用性。

实验箱的电路板采用2.0毫米厚双面敷铜板设计工艺，使得整个实验平台坚固实用，能够承受反复插拔和使用，显著延长了使用寿命。这种设计理念着重培养学生的实际动手能力和电路设计思维，是电路分析课程不可或缺的实践教学工具。

二、系统组成

电路分析实验箱的系统组成全面，涵盖了电路实验所需的各个基本组成部分：

• 箱体结构：采用铝木合金材料制作，不仅坚固耐用，而且无污染源，符合教学设备的环保要求。

• 电源系统：包含直流稳压工作电源、实验用恒流源和恒压源，为各类电路实验提供稳定可靠的能源供应。

• 测量仪表：集成直流电流表和直流电压表，方便学生在实验过程中实时测量电路参数。

• 实验区域：提供充足的实验空间和丰富的元器件，学生可在此区域自由搭建各种电路结构。

此外，实验箱还配备了函数信号发生器和扩展模块电路实验区，大大增强了实验的多样性和扩展性。

三、详细技术指标

1. 电源系统

• 输入电源：交流输入AC 220V±10%，50Hz

• 固定直流输出：5V/2A、-5V/0.5A、±12V/0.5A

• 可调直流输出：0V～+24V/0.1A电流输出

• 保护功能：所有电源输出均设有短路保护和自动恢复功能，确保实验安全

2. 信号发生器

• 输出波形：可输出方波、三角波和正弦波等多种波形

• 频率范围：10Hz～100kHz，分四档可调

• 部分高端型号：提供更宽的频率范围（10Hz～90kHz）和幅值可调功能

3. 测量仪表

• 数字直流电压表：测量范围0～30V

• 数字直流电流表：三档测量，分别为2mA、20mA、200mA

• 部分型号：还配备指针式电压表头（0～30V及0～3V）和电流表头（0～20mA及0～1mA）

4. 元器件库

电路分析实验箱提供丰富的元器件库，包括：

• 电阻：36只不同阻值的电阻，功率为1～2W

• 电容：10只不同容值的电容，从0.1uF到1000uF

• 半导体器件：二极管、稳压管、发光二极管、三极管等

• 其他元件：多种阻值的电位器、开关、指示灯和运算放大器

5. 扩展性

• 扩展模块电路实验区：尺寸155×100mm，可选配固定线路实验模块

• 创新性练习：支持学生进行创新性实验，提高思维能力和动手能力

6. 物理特性

• 机箱结构：坚固型铝合金框架，厚实的ABS塑料包角

• 外形尺寸：约480×360×150mm（不同型号略有差异）

四、实验项目详解

电路分析实验箱支持丰富的实验项目，全面覆盖电路分析课程的教学要求：

1. 电路基本定律验证

• 基尔霍夫定律：验证节点电流定律和回路电压定律

• 叠加定理：研究线性电路中多个电源共同作用时的响应特性

2. 电路定理与等效变换

• 戴维宁定理与诺顿定理：学习复杂网络的等效简化方法

• 电压源与电流源的等效变换：掌握两种电源模型的相互转换条件

• 最大功率传输定理：研究负载获得最大功率的条件

3. 动态电路分析

• 一阶RC电路的暂态响应：观察电容充放电过程的电压电流变化

• RLC二阶串联电路暂态响应：分析阻尼振荡和非振荡过程的特性

4. 频域分析

• RC选频网络特性测试：研究电路的频率响应特性

• RLC串并联谐振电路：分析谐振频率、品质因数等参数

5. 特殊元件与网络

• 受控源研究：包括VCCS、CCVS、VCVS、CCCS四种受控源的特性研究

• 回转器和负阻器：了解这些特殊网络元件的特性及应用

• 线性无源二端口网络：研究二端口网络的参数特性

五、实验箱配置标准

六、教学应用与价值

电路分析实验箱在电路分析课程教学中具有重要价值：

1. 理论与实践结合：通过亲手搭建电路和测量参数，学生能够直观理解电路理论，将抽象概念具体化

2. 能力培养：

• 仪器操作能力：熟练使用电压表、电流表、信号发生器等仪器

• 电路设计能力：通过自主搭建电路，培养电路设计和调试能力

• 故障诊断能力：在实验过程中学习排查和解决电路故障的方法

3. 创新思维培养：扩展模块和创新实验区为学生提供了自主设计电路的空间，有助于培养创新思维和工程实践能力

4. 安全可靠：实验箱内置多种保护电路，如过流保护、短路保护等，确保学生实验安全
