FPGA教学开发创新平台

FPGA教学开发创新平台

在当今新工科建设与集成电路产业自主可控战略的双重推动下，FPGA教学开发创新平台已成为高校电子信息、微电子、集成电路等相关专业开展EDA课程教学、实验实训与课程设计的核心工具。该平台通过高度集成化和模块化的设计，将理论教学与工程实践深度融合，极大地激发了学生的学习兴趣和创新能力。

一、系统概述：赋能现代工程教育

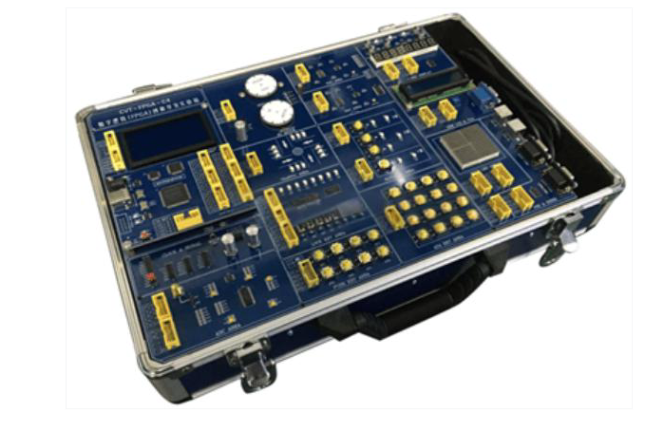

FPGA教学开发创新平台是为适应新时代人才培养要求而设计的综合性教学系统。它通常由CPU核心子板、平台模块母板以及多种功能扩展接口子板构成，形成一个完整且灵活的FPGA实验生态系统。此类平台不仅服务于基础的EDA（电子设计自动化）课程实验，更可扩展至数字系统设计、SOPC（可编程片上系统）、嵌入式系统、乃至图像处理、工业通信等复杂应用场景的教学与实践。

其核心价值在于，能够让学生在一个贴近工程实际的环境中进行“学中做，做中学”，从而在掌握FPGA开发技能的同时，深化对自动控制、数字通信、单片机原理等关联课程的理解，有效培养解决复杂工程问题的能力。当前，随着国产FPGA技术的快速发展，教学平台也呈现出国产化、系统化、场景化的趋势，例如国内企业推出的教学实验箱，为高校提供了全正向设计的技术路线和丰富的教学资源。

二、平台核心结构与技术特点

1. 模块化硬件设计

平台的硬件结构通常采用核心板与扩展母板分离的模块化设计，这种设计提供了极大的灵活性。

• 核心处理单元：核心板通常搭载主流FPGA芯片，平台采用的Altera Cyclone IV系列EP4CE6。这种设计允许用户根据教学或科研需求更换其他兼容的核心子板，例如采用国产FPGA芯片的核心板，以适应国产化教学趋势。




• 丰富的外设与接口：平台母板集成了大量实用模块，如输入设备（拨码开关、矩阵键盘）、显示设备（LED、数码管、LCD屏）、数据转换模块（AD/DA）以及控制对象（交通灯、步进/直流电机、VGA接口等）。这种全面的配置使得学生能够完成从基础数字逻辑到复杂系统控制的各类实验。




2. 便捷的开发与调试体验

优秀的FPGA教学平台极大简化了开发流程，降低了学习门槛。

• 集成开发环境：平台通常配套完整的软件工具链，例如Quartus II，支持VHDL/Verilog等多种硬件描述语言。




• 一体化调试功能：许多平台将USB-Blaster下载调试器集成在核心板上，仅用一根USB线即可完成程序下载、固化和调试，便于实验室管理。




3. 迈向先进技术与国产化

前沿的FPGA教学开发创新平台正积极融入新技术，以适应产业发展。

• 拥抱国产芯片：越来越多的高校在教学改革中引入国产FPGA平台，如高云半导体的FPGA进行图像处理实验系统开发，以促进学生对国产技术和产业链的理解。




• 探索云端融合：FPGA云服务作为一种新兴模式，也开始进入教学领域。例如腾讯云与东南大学的合作，探索基于云端的FPGA科研项目，为教学资源提供了新的扩展维度。




• 扩展应用边界：平台的应用范围已从传统数字逻辑扩展到图像处理加速、机器人控制以及RISC-V软核处理器在FPGA上的部署等前沿领域。




三、丰富多元的教学实验体系

一个成熟的FPGA教学开发创新平台配备有由浅入深、覆盖广泛的实验项目体系，旨在全面训练学生的工程实践能力。

• 基础与综合设计实验：从基本的组合逻辑电路（如编码器、计数器）、时序逻辑电路到综合性的数字系统设计（如数字钟、电梯控制、交通灯系统）。这些实验帮助学生夯实HDL编程基础，理解FPGA设计流程。




• 接口与控制类实验：包括PS/2键盘鼠标控制、VGA显示、UART串行通信、AD/DA转换、步进电机和直流电机控制等。这类实验紧密联系实际应用，培养学生的系统集成与调试能力。




• 高级与创新应用实验：基于Nios II软核的SOPC设计、数字图像处理算法（边缘检测、二值化等）的硬件加速实现、以及简单的数字信号处理（如数控分频、电子音乐）。这些实验为学生参与学科竞赛（如全国大学生FPGA创新设计竞赛）和未来从事研发工作打下基础。
