C6000 DSP 教学实验箱

C6000 DSP 教学实验箱

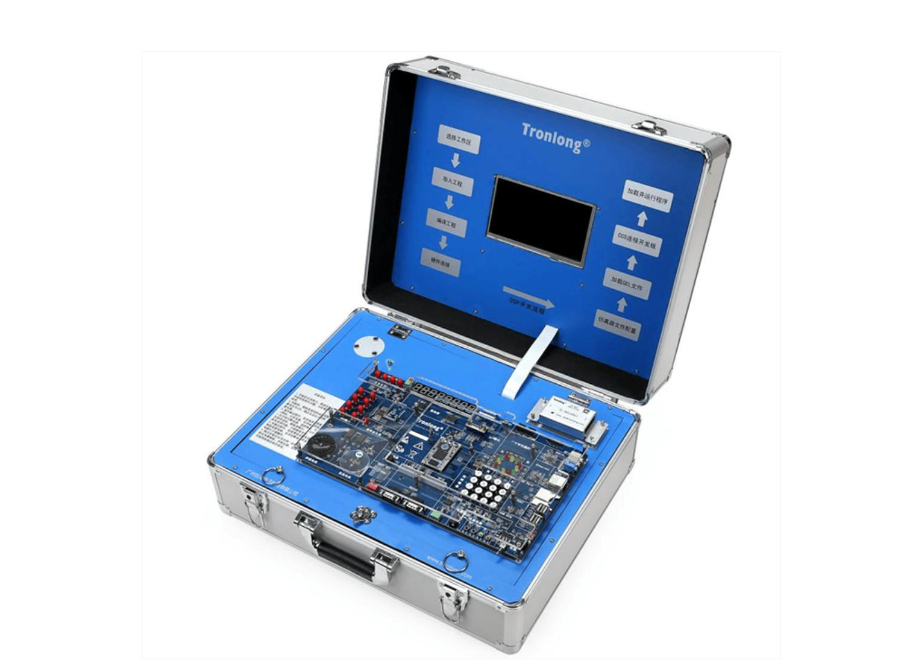

C6000 DSP教学实验箱是专为高校和职业院校设计的嵌入式教学平台，基于TI TMS320C6748定点/浮点DSP C674x处理器，主频456MHz，提供高达3648MIPS和2746MFLOPS的运算能力。这款C6000 DSP教学实验箱采用核心板+底板结构，集成工业级硬件、仿真器、7寸LCD触摸屏和摄像头模块，支持70个教学实验，是理想的教学工具。下面详细介绍C6000 DSP教学实验箱的特点、硬件参数及实验内容，帮助用户全面了解其功能。

一、C6000 DSP教学实验箱的核心特点

C6000 DSP教学实验箱具备多项优势，确保教学高效安全：

• 基于TI TMS320C6748处理器，属于C6000系列，支持定点/浮点运算，适合数字信号处理教学；实验箱提供丰富实验指导手册和视频教程，降低学习门槛。

• 模块化设计：含工业级核心板（55mm*33mm，工作温度-40~85°）、实验底板、仿真器、7寸触摸屏和CMOS摄像头，可选模拟摄像头；核心板通过B2B连接器固定，支持振动测试，附认证报告。

• 丰富接口：标配RS232、RS485、VGA、SD、SATA、USB、以太网等，并集成波形发生器（AD9833芯片，输出正弦波、方波、三角波），便于信号处理实验。

• 保护功能：可安装亚克力保护板，板卡支持过流过压保护；仿真器金属材质，免驱动安装，防反插，提升C6000 DSP教学实验箱的耐用性。

• 配套资源：提供50集视频教程（约1000分钟），覆盖基础到高级内容，助力教师教学和学生自学。

这款C6000 DSP教学实验箱以高性价比著称，是C6000系列DSP教学的优选平台。

二、C6000 DSP教学实验箱的硬件参数详解

C6000 DSP教学实验箱的硬件配置先进，确保稳定运行：

• 处理器：TI TMS320C6748，主频456MHz，属于C6000 DSP系列，支持高性能计算。

• 存储：NAND FLASH 128MB，DDR2 128MB，SPI FLASH 4MB，满足大数据处理需求。

• 外设接口：系统复位键、非屏蔽中断键、可编程按键；LED指示灯多个；14pin JTAG接口；LCD触摸屏接口（支持7寸800 * 480电阻屏）；VGA输出；多种串口（RS232、RS485）；USB OTG/HOST；音频输入输出；以太网口等。

• 模拟功能：AD为ADI AD7606，8通道16bit，200K采样率；DA为TI TL5724，4通道12bit；波形发生器支持自定义信号输出。

• 电机与控制：含步进电机、直流电机（有刷或无刷）、矩阵键盘、蜂鸣器、交通灯、数码管，增强C6000 DSP教学实验箱的实践性。

• 电源：12V 6A直流输入，带电源开关，保障安全。

这些参数使C6000 DSP教学实验箱成为功能全面的C6000 DSP教学平台。

三、仿真器与摄像头模块参数

C6000 DSP教学实验箱配套仿真器和摄像头，提升实验效率：

• 仿真器：XDS100V2金属外壳，支持JTAG接口，免驱安装；调试功能包括断点、内存读写，兼容CCS4及以上版本，适用于C6000系列DSP，确保C6000 DSP教学实验箱的调试便捷性。

• 摄像头模块：标配TL2640I CMOS摄像头，支持200万像素，分辨率高达1600x1200，帧率30帧/秒，用于图像和视频实验，丰富C6000 DSP教学实验箱的应用场景。

四、软件支持与配套资源

C6000 DSP教学实验箱提供完整软件和资料，加速学习：

• 软件支持：所有实验支持CCS5.5环境，兼容裸机和SYS/BIOS操作系统，便于编程。

• 教学资源：含电子版实验指导书（70个实验）、视频教程（2套，50集），及开发例程，帮助师生快速上手C6000 DSP教学实验箱。

• 配套清单：包括主板、摄像头、仿真器、电源、触摸屏、线缆等，确保开箱即用。

五、C6000 DSP教学实验箱的实验项目列表

C6000 DSP教学实验箱涵盖70个实验，从基础到综合应用：

• 第1章：环境搭建与CCS基础，如安装CCS、C/汇编编程。

• 第2章：基础外设实验，包括LED控制、按键中断、串口通信、电机控制、网络通信等。

• 第3章：语音处理，如音频编解码、滤波。

• 第4章：DSP算法，如FIR、IIR、FFT、矩阵运算。

• 第5章：图像处理，包括旋转、缩放、边缘检测。

• 第6章：视频实验，如摄像头采集、H264编码。

• 第7章：综合应用，涉及人脸识别、二维码扫描等。
