DSP教学实验箱

DSP教学实验箱

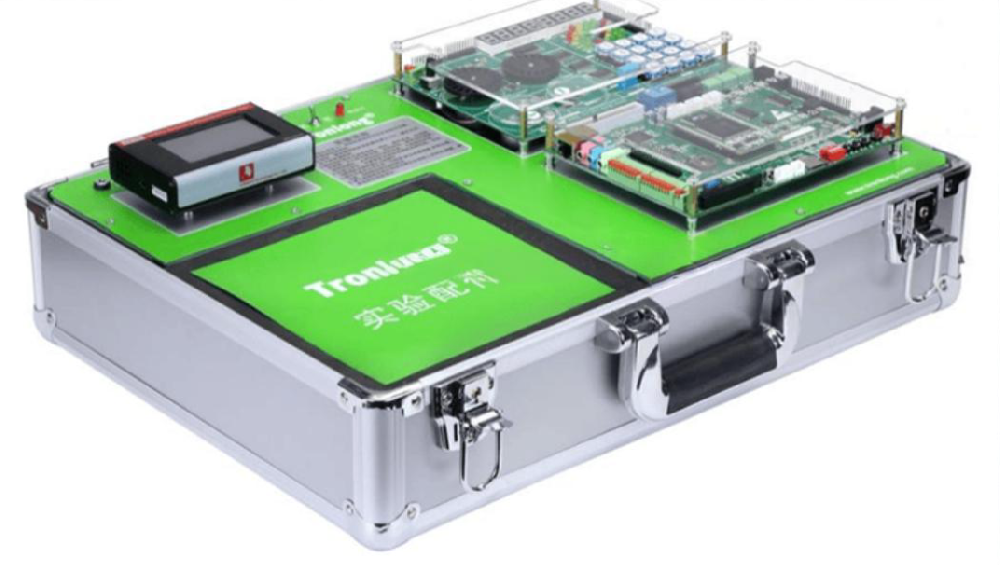

DSP教学实验箱是数字信号处理教学的核心设备，专为高校和职业院校设计，集工业级硬件与全面实验资源于一体。本款DSP教学实验箱采用模块化结构，含TMS320F28335 DSP核心板、实验主板、拓展板、仿真器及3寸触摸彩屏信号源，支持多种外设接口，满足从基础到高级的DSP教学需求。下面详细介绍DSP教学实验箱的特点、参数及实验内容，帮助用户深入了解这一优质教学工具。

一、DSP教学实验箱的核心特点

DSP教学实验箱具备多项独特设计，确保教学高效安全：

• 工业级TMS320F28335 DSP核心板，工作温度-40~85°，适合严苛环境；核心板尺寸66mm*39mm，通过排针连接，含安装孔，便于维护。

• 实验主板集成丰富外设：I2C、SPI、CAN、PWM、RTC、以太网口、音频接口、多通道AD/DA、RS232/RS485、LCD等，并配备蜂鸣器、红外接收器、继电器和LED，方便学生进行实时实验。

• 实验拓展板增强实用性：含五线四相步进电机、直流电机（带霍尔测速）、减速电机、4 * 4矩阵键盘、四位八段数码管、十字交通灯、DHT11温湿度传感器及0-3V可调电压输出，支持创新项目。

• 保护设计：主板和拓展板可安装可拆卸亚克力板，防止电路损坏；独立金属仿真器免驱动安装，防反插，提升DSP教学实验箱的耐用性。

这款DSP教学实验箱以高性价比著称，是理想的教学平台，助力学生掌握DSP技术。

二、DSP教学实验箱的硬件参数详解

DSP教学实验箱的硬件配置先进，确保稳定运行：

• 处理器：TI TMS320F28335浮点DSP，主频150MHz，支持高速运算。

• 存储：片内256Kx16bit NOR FLASH，外扩512Kx16bit；SRAM片内34Kx16bit，外扩256Kx16bit；EEPROM 2Kbit（AT24C02C）。

• 接口与外围：系统复位键1个、用户按钮3个、指示灯多个；14pin JTAG接口、2个eCAN接口；DA为TLC5615 10bit DAC，AD为16通道12bit ADC；另含红外传感器、SD卡接口、多种串口、蜂鸣器、继电器、电机接口及音频输入输出。

• 电源：5V 2A直流输入，带电源开关，保障DSP教学实验箱安全供电。

• 扩展性：支持1602/12864液晶屏、4.3寸TFT触摸屏，及GPIO、ePWM等信号，满足自定义实验。

这些参数使DSP教学实验箱成为功能全面的教学工具，适合多种DSP实验场景。

三、仿真器与信号源参数

DSP教学实验箱配套仿真器和信号源，提升实验效率：

• 仿真器：XDS100V2金属外壳，支持JTAG接口，免驱安装；功能包括内存读写、断点调试、实时模式，兼容CCS4及以上版本，适应多种DSP芯片，确保DSP教学实验箱的调试便捷性。

• 信号源：3寸触摸彩屏，支持15种波形输出，如正弦波、方波等；双通道设计，采样率80MS/s，频率范围1mHz~10MHz，电压输出10mVpp~10Vpp，为DSP教学实验箱提供精确信号源。

四、软件支持与配套资源

DSP教学实验箱提供完整软件和资料，加速学习：

• 软件：所有实验支持CCS5.5环境，便于编程和仿真。

• 教学资源：含电子版实验指导书（33个实验）、完整代码、开发包（90个例程），及核心板原理图、PCB图，帮助教师灵活教学。

• 配套清单：包括主板、拓展板、信号源、仿真器、电源适配器、液晶屏、线缆等，确保DSP教学实验箱开箱即用。

五、DSP教学实验箱的实验项目列表

DSP教学实验箱涵盖33个实验，从基础到高级：

• 环境搭建：安装CCS、串口调试、工程编译等。

• 外设实验：LED控制、键盘输入、LCD显示、RS485测试、CAN通信、电机控制、AD/DA转换等。

• 高级应用：语音处理（音频编解码）、算法（FIR、IIR、FFT）、图像处理（直方图、边缘检测）。
