数字电路实验箱

数字电路实验箱

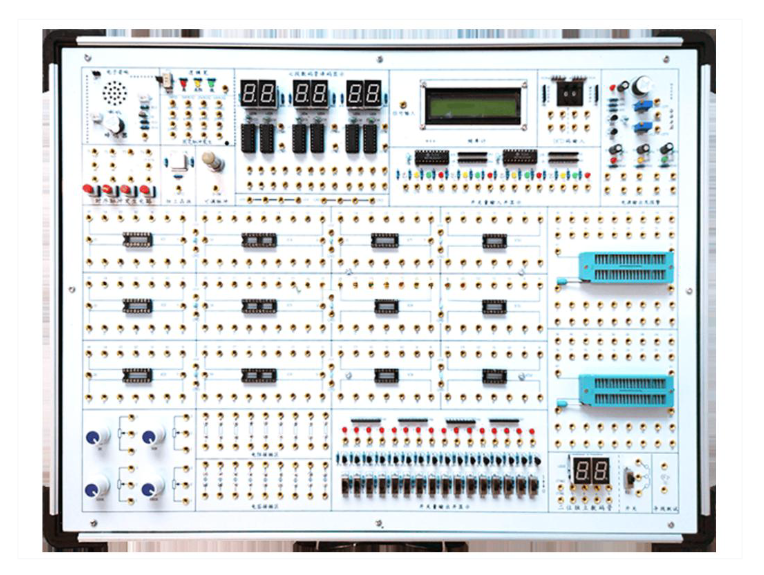

数字电路实验箱是电子工程教学中的重要设备，由铝木合金箱体、高性能稳压电源、常用信号源和全开放实验电路区组成。这种数字电路实验箱设计灵活，可根据教学需求配置实验电路，满足不同层次学生的实验要求，是理想的教学工具。下面详细介绍数字电路实验箱的技术指标和实验项目，帮助用户全面了解其功能。

一、数字电路实验箱的技术指标

数字电路实验箱提供稳定的工作电源，包括5V/2A一组、±12V/0.7A一组、-1.2V至-12V一组、+1.2V至+27V一组，每路均配备保险丝，并具有短路保护和反向保护电路。其中，+5V电源还具备过压保护、欠压保护、短路报警和自动关断功能，确保数字电路实验箱的使用安全和元件保护。

在信号源方面，数字电路实验箱集成多种实用功能：时序脉冲发生电路可提供顺序脉冲信号，并配备二组正负单脉冲发生电路；时钟电路支持0Hz至1MHz连续可调；固定脉冲输出分16路，覆盖1Hz至1MHz多种频率；此外，还包括10MHz独立晶振、16路开关量输入显示电路（带保护功能）、16路开关量输出电路（自带显示和保护）、6位七段LED共阴数码显示器（带BCD码译码）、2位独立七段LED数码管、2组BCD码拨盘开关输出电路，以及音响控制电路（含蜂鸣器和喇叭）。这些功能使数字电路实验箱在教学中更加高效。

数字电路实验箱还配备测试小工具，如三状态数字逻辑测试电路、导线测试电路和0-50MHz液晶频率计，便于学生进行实时检测。实验电路区采用独立电路板设计，与信号源完全隔离，防止误操作损坏主机。配置包括开放式实验区，含多种IC插座（如IC14、IC16、IC20、IC40等），以及扩展元件如喇叭、蜂鸣器、开关、电位器和电阻电容区。插口采用高可靠锁紧式防转叠插座，连接稳定；另设一个155×100mm扩展模块接入区，支持自定义实验模块，提升学生的动手能力和创新性。数字电路实验箱还配套近20片实验芯片，主板采用2mm厚印制线路板，正面印有元件符号，反面为印刷线路，连接采用自锁紧式涂金插孔，耐用防氧化。机箱为坚固铝合金框架，尺寸480×360×148mm，适合实验室环境。

二、数字电路实验箱的实验项目

数字电路实验箱支持丰富的实验项目，涵盖基础到综合应用，助力学生掌握数字电路原理。基础实验包括：

• 晶体管开关特性、限幅器与钳位器实验，帮助学生理解基本元件行为。

• TTL和CMOS集成逻辑门的逻辑功能与参数测试，巩固门电路知识。

• 集成逻辑电路的连接和驱动，提升电路设计能力。

• 组合逻辑电路的设计与测试，培养逻辑分析技能。

• 译码器、数据选择器、触发器、计数器、移位寄存器和脉冲分配器的应用，涉及常见数字模块。

• 使用门电路产生脉冲信号的自激多谐振荡器实验。

• 单稳态触发器与施密特触发器实验，用于脉冲延时与波形整形。

• 555时基电路应用，介绍定时器原理。

综合实验需另配器件，进一步扩展数字电路实验箱的功能，包括D/A和A/D转换器、智力竞赛抢答装置、电子秒表、三位半直流数字电压表、数字频率计和拔河游戏机等。这些项目综合性强，能提高学生的实践能力和创新思维，使数字电路实验箱成为教学中的多功能平台。
