电子线路综合实验箱

电子线路综合实验箱

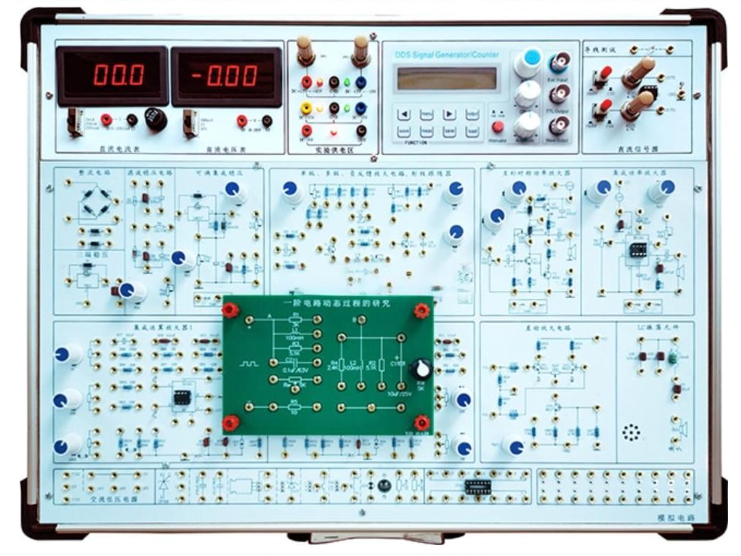

电子线路综合实验箱是电子工程教学的核心设备，集成了电源、信号源、实验电路和测量工具于一体，专为高校和职业院校设计。该实验箱采用铝木合金箱体，配备高性能线性电源和模块化实验电路板，确保安全可靠。电路原理和元件符号清晰标注，元器件可焊接在板反面防损坏，或安装在正面增强直观性，正面印有原理图便于学生理解。本文将深入介绍电子线路综合实验箱的技术指标、实验内容及配置，突出其教学实用性和创新性，帮助用户全面掌握其应用。

一、电子线路综合实验箱技术指标详解

电子线路综合实验箱的技术性能卓越，支持从基础到高级的实验需求。以下是关键指标，体现其多功能和可靠性：

1. 工作电源系统

电子线路综合实验箱提供稳定的多路电源输出，输入为AC220V±10%/50Hz，输出包括：

• 交流电源：ACV 0V、14V、16V、18V及双路7.5V带中心抽头低压电源，具备短路保护功能。

• 直流电源：±1.5V～±15V连续可调1组，±12V/1A稳压电源2组，5V/1A稳压电源1组，均带短路自恢复功能。

• 全面保护：集成过流、过压和接反保护电路，确保电子线路综合实验箱使用安全。

2. 信号源功能

电子线路综合实验箱内置高精度信号源，增强实验灵活性：

• 直流信号源：双路-5V～+5V和-0.5V～+0.5V连续可调，适用于基础电路测试。

• DDS函数发生器：支持正弦波、方波、三角波等多种波形，频率范围0.01Hz~2MHz，分辨率达0.01Hz。输出幅值≥10Vp-p，方波占空比1%~99%可调，并具扫频功能，TTL输出兼容数字电路。

• 恒流源：0～50mA可调输出，带开路保护，扩展了电子线路综合实验箱的应用范围。

3. 实验电路单元

电子线路综合实验箱采用模块化设计，分为模拟电路和电路原理两部分：

• 模拟电路单元：集成单级放大、差动放大、功率放大等电路，如LM386功放和整流滤波模块，强化电子线路综合实验箱的模拟应用能力。

• 电路原理单元：独立模块支持戴维南定理、叠加定理等实验，包括面包板模块，便于自定义扩展。

4. 分立元件与测量工具

电子线路综合实验箱配备扬声器、晶体管、电容等分立元件，以及数字电压表、电流表、频率计和计数器。实验板采用2mm厚敷铜板双面板，连接点使用自锁紧涂金插孔，防氧化耐用。机箱尺寸不小于480×360×148mm，铝合金框架确保便携性。

5. 虚拟仿真软件

配套软件可仿真所有实验例程，提升电子线路综合实验箱的数字化教学水平。

二、电子线路综合实验箱实验内容全览

电子线路综合实验箱支持丰富实验项目，涵盖模拟电路和电路原理两大领域，帮助学生从理论到实践全面进阶。

1. 模拟电路实验

• 分立元件电路：包括单级放大、负反馈放大、整流滤波等实验，例如通过电子线路综合实验箱完成RC振荡器设计，深化对放大器特性的理解。

• 集成运放电路：涉及电压跟随器、波形发生、滤波器等，结合信号源进行实时测试，展示电子线路综合实验箱的高精度控制能力。

• 综合实验：如万用表组装或温度控制，需外配元件，培养系统设计技能。

2. 电路原理实验

电子线路综合实验箱提供基尔霍夫定律、戴维南定理等基础实验，以及动态电路、谐振网络等高级项目。例如，一阶动态过程研究可验证电路响应特性，凸显电子线路综合实验箱的全面性。

所有实验配套详细指导书，确保学生安全操作，提升动手能力。

三、电子线路综合实验箱标准配置清单

电子线路综合实验箱的配置齐全，保障实验顺利进行：

• 主机箱：含电源、信号源和实验电路区，1套。

• 电路原理模块：包括戴维南定理、叠加定理等独立模块，共7块。

• 附件：电源线、实验导线30根、保险丝、实验指导书2本及虚拟仿真软件。

这种模块化设计使电子线路综合实验箱易于升级和维护，性价比极高。
